M1DU/NC-E

PVC-U Kulventil inv lim pneumatisk (NC) EPDM

PVC-U Tvåvägs kulventil pneumatiskt styrd (NC)
Vatten PN16 vid +20 °C
Se teknisk information för tillåtna tryck vid högre temperaturer
Packningar i EPDM
Sätestätning i PTFE
Invändig lim
Pneumatiskt manöverdon normalt stängd (NC)
Anslutning styrluft: G1/4" Namur
Styrtryck: 5,5-8 Bar
Optisk indikering
För industriellt bruk
Silikonfri
Fasta säten, en sida av ventilen är demonterbar under fullt tryck

Modeller

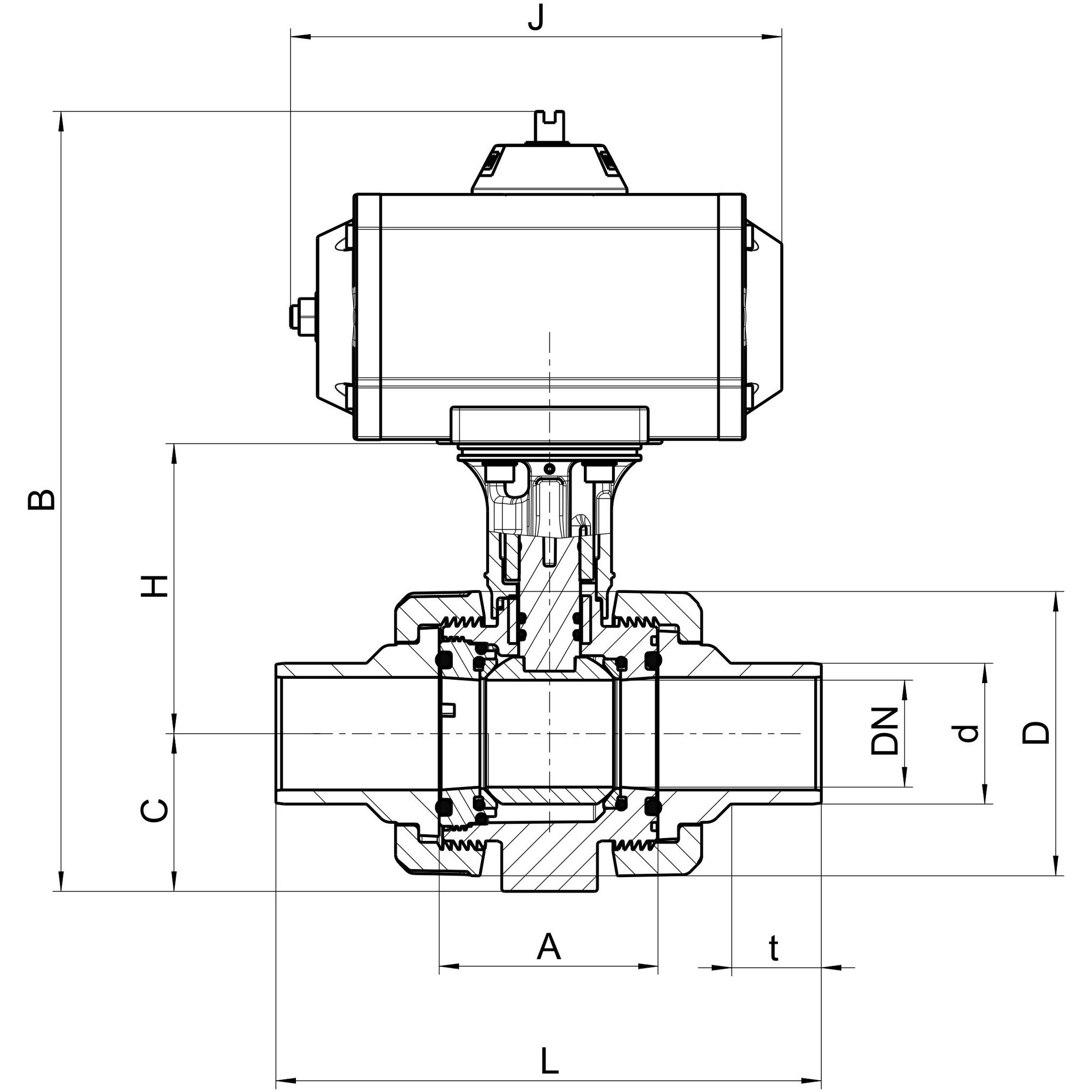

Visa alla mått +

Artikelnummer	RSK	d	DN	D	L	A	t	C	H	B	J	Don	Filer
M1DU/NC-E-016		16	10	55.5	98	45	17	33	80	202	144	PPWS
M1DU/NC-E-020		20	15	55.5	123.5	45	17	33	80	202	144	PPWS
M1DU/NC-E-025		25	20	62	143.5	53.5	20.5	40	85.5	214.5	144	PPWS
M1DU/NC-E-032		32	25	70	153.5	54	23.5	43	88	220	144	PPWS
M1DU/NC-E-040		40	32	84	173.5	62	27	51	97	250	157	PP00S
M1DU/NC-E-050		50	40	101	194	78	32	56	103	261	157	PP00S
M1DU/NC-E-063		63	50	115	223	87	40	64	109.5	296.5	230	PP10S
M1DU/NC-E-075		75	65	149	259.5	111.5	45	85	136.5	344.5	230	PP10S
M1DU/NC-E-090		90	80	182	297	135.5	54	100	159.5	406.5	313	PP20S
M1DU/NC-E-110		110	80	182	314.5	135.5	64.5	100	159.5	406.5	313	PP20S

Dokument

Datablad

Utökat produktblad

Utökat produktblad

Tillbehör

E/M1IU

PVC-U Mutter för M1

SE/M1

PVC-U Spindelförlängare M1

FB/M1

Elektriskt ändläge O/C för M1

Q/M1IU

PVC-U Krage inv lim M1

DP/M1

Distansplatta M1

SET/M1

Montage-set för M1

UNL/M1-U

Låsning mutter för M1
