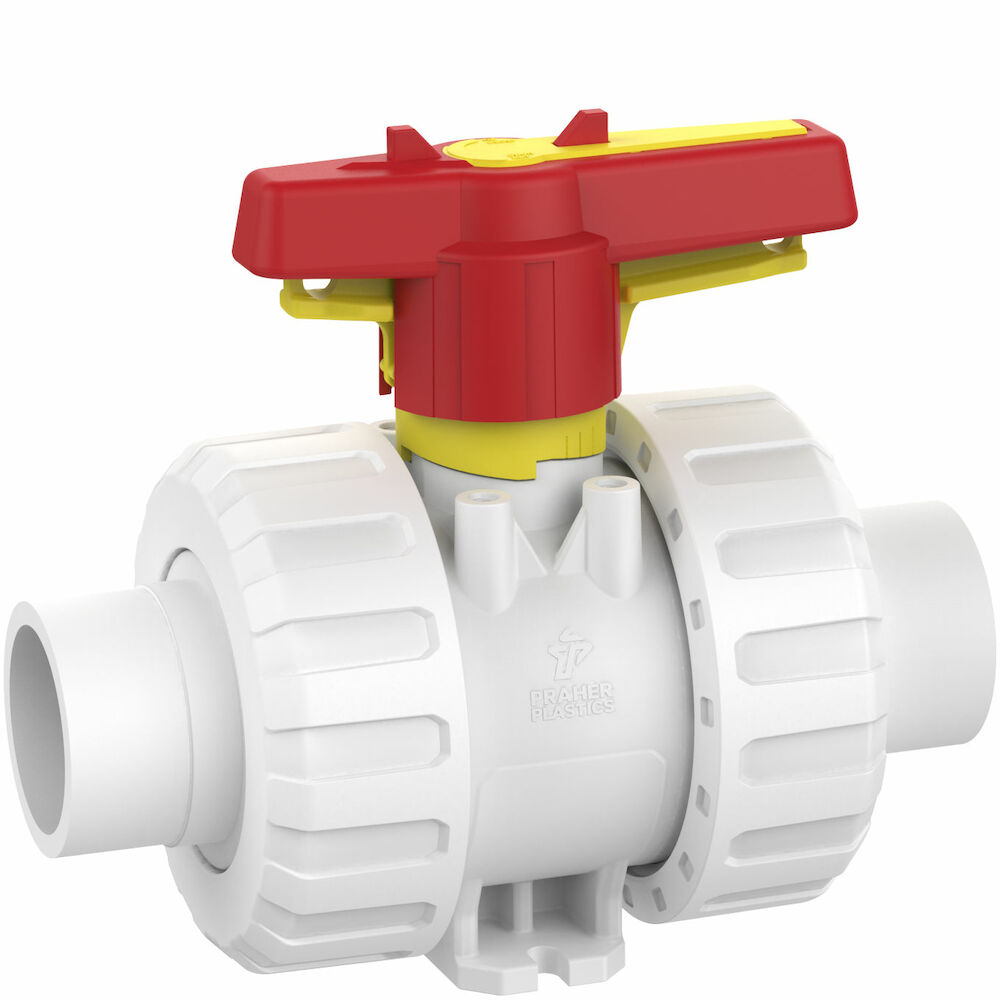

M1DF-V

PVDF Kulventil utv. svets FPM

  • PVDF Tvåvägs kulventil
  • PN 16
  • FPM
  • Sätestätning i PTFE
  • För industriellt bruk
  • PVDF utvändig svets
  • Säkerhetshandtag med möjlighet för individuell märkning
  • Silikonfri
  • Fasta säten
  • Kan extrautrustas med ett flertal tillbehör
Visa alla mått +
Artikelnummer RSK dDNDLAtCHBsFiler
M1DF-V-016 161056.511461.5133371.539.51.9
M1DF-V-020 5493823 201556.5124.561.513.53371.539.51.9 CAD/Step
M1DF-V-025 5493824 252067144.56915.54078511.9 CAD/Step
M1DF-V-032 5493825 322573.51557318.543.580512.4 CAD/Step
M1DF-V-040 5493826 4032901728320.55198.563.52.4 CAD/Step
M1DF-V-050 5493827 5040105.51939423.556.5106.5723 CAD/Step
M1DF-V-063 5493828 6350124.522310928.564.5113.5843 CAD/Step

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
