METAL-GRIP NBR

Dragsäker koppling NBR d30-219mm

Dragsäker koppling
NBR -manschett
PN16 - upp till 67 Bar arbetstryck beroende på dimension
-20°C till + 80°C
Materialval W2, W4 eller W5 upp til DN200 >DN200 endast W1
Inre delar av rostfritt stål
Syrafasta låsdetaljer mot förfrågan
Iläggsband rekommenderas vid stort avstånd mellan rören och vid vakuumapplikationer (Beställs separat)
Mycket användbar koppling för metallrör med tjocka eller tunna väggar.
Medger tryck upp till 67 Bar
Vinkelförskjutning 2°
Elektriskt ledande

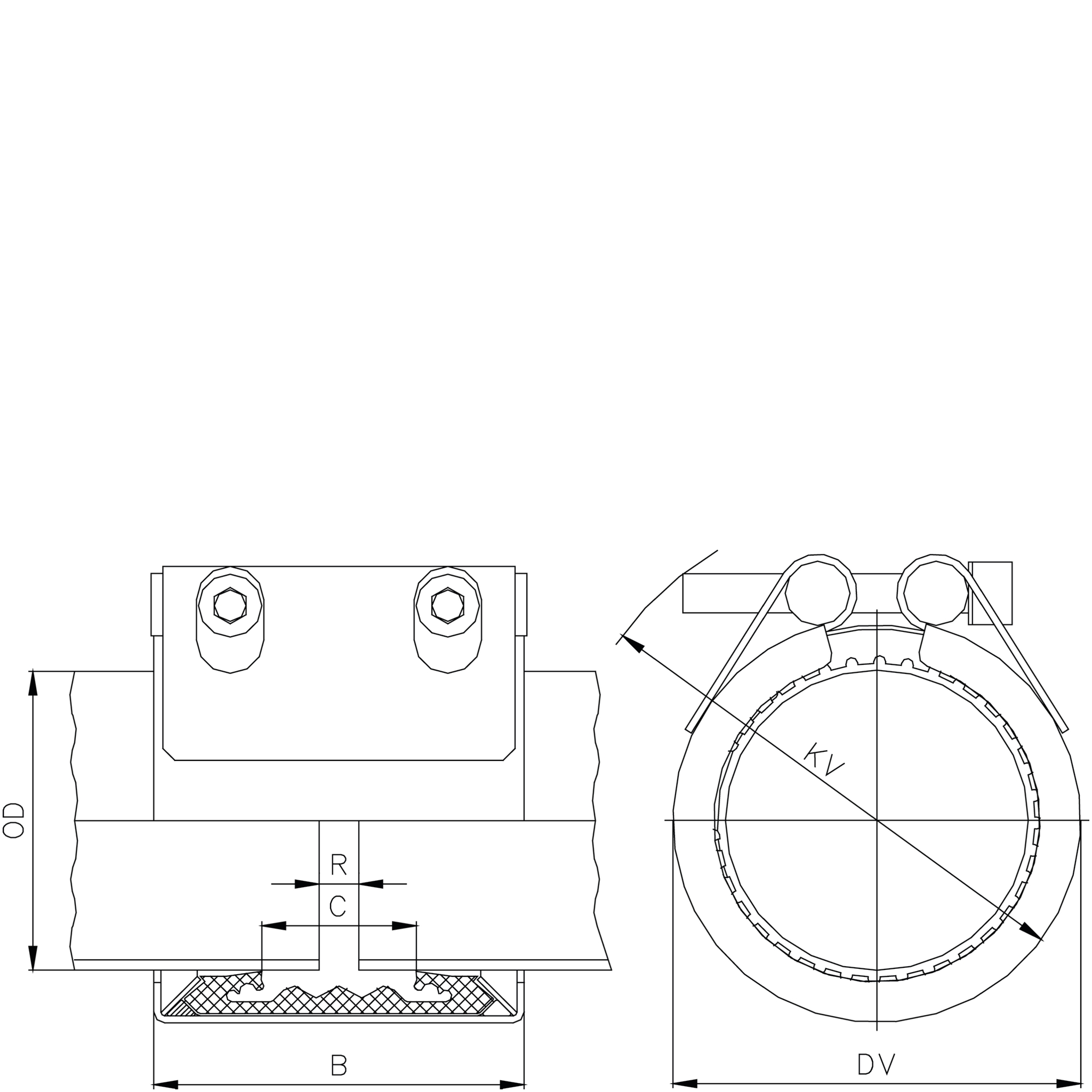

Artikelnummer	D	OD min- OD max	PS Bar	B	C	DV	KV	R
MG-N-030	30	29,5-30,5	67	46/67	18	47	70	5
MG-N-033	33.7	33,2-34,2	62	46/67	18	52	75	5
MG-N-038	38	37,5-38,5	58	61	19	58	90	5
MG-N-042	42.4	41,9-42,9	53	61	20	62	90	5
MG-N-044	44.5	44,0-45,0	48	61	20	64	95	5
MG-N-048	48.3	47,8-48,8	44	61	20	68	95	5
MG-N-054	54	53,5-54,5	39	77	38	74	100	5
MG-N-057	57	56,4-57,6	37	77	32	77	105	5-10
MG-N-060	60.3	59,7-60,9	37	77	32	82	110	5-10
MG-N-063	63.5	62,9-64,1	37	77	32	84	114	5-10
MG-N-076	76.1	75,3-76,9	56	94	39	100	130	5-10
MG-N-084	84	83,2-84,8	45	94	39	112	140	5-10
MG-N-088	88.9	88,0-89,8	41	94	39	117	145	5-10
MG-N-104	104	103,0-105,0	37	94	39	133	160	5-10
MG-N-108	108	106,9-109,1	35	94	39	133	160	5-10
MG-N-114	114.3	113,2-115,4	34	94	39	139	165	5-10
MG-N-129	129	127,7-130,3	33	108	51	160	190	5-15
MG-N-133	133	131,7-134,3	33	108	43	160	190	5-15
MG-N-139	139.7	138,3-141,1	32	109	43	168	200	5-15
MG-N-154	154	152,5-155,5	32	109	51	186	215	5-15
MG-N-159	159	157,4-160,6	31	109	43	187	215	5-15
MG-N-168	168.3	166,6-170,0	29	109	43	200	230	5-15
MG-N-219	219.1	216,9-221,3	26	150	60	259	295	5-15
