Name: GRIP-L EPDM
SKU: 42512

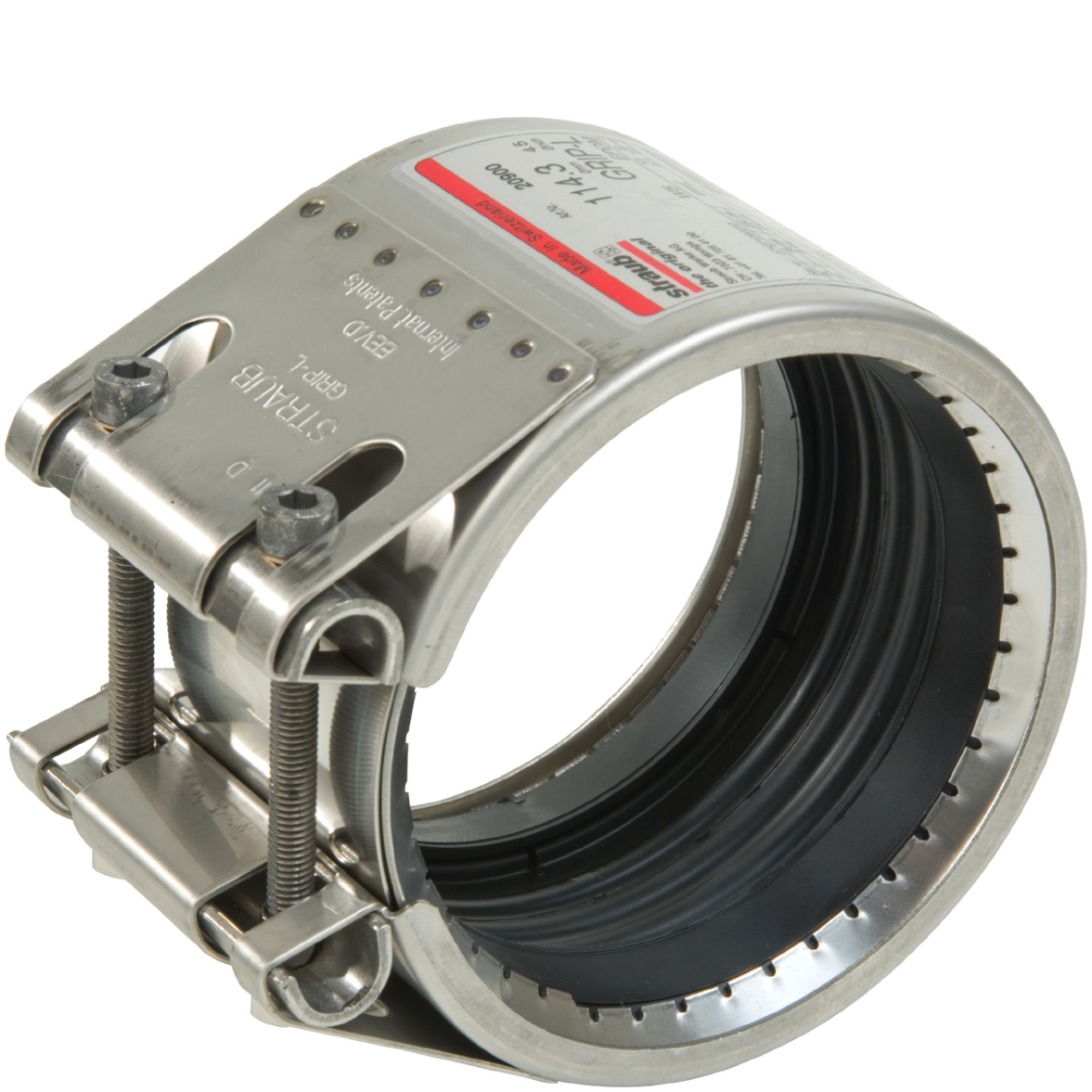

GRIP-L EPDM

Dragsäker koppling EPDM d26,9-168mm

Dragsäker koppling
EPDM-manschett
PN16
-20°C till + 100 °C
Hus av Syrafast 316
Inre delar av AISI 316
Låsdetaljer: AISI 316 d26,9-168
Ø60,3 med en låsbult och större med två låsbultar.
Stödhylsa rekommenderas vid stort avstånd mellan rören och vakuumapplikationer. Beställes separat
Den mest använda rörkopplingen inom skeppsbyggnad, vattenförsörjning och i industriella applikationer. Medger vinkelavvikelse på upp till 5°
VITON mot förfrågan vissa dimensioner

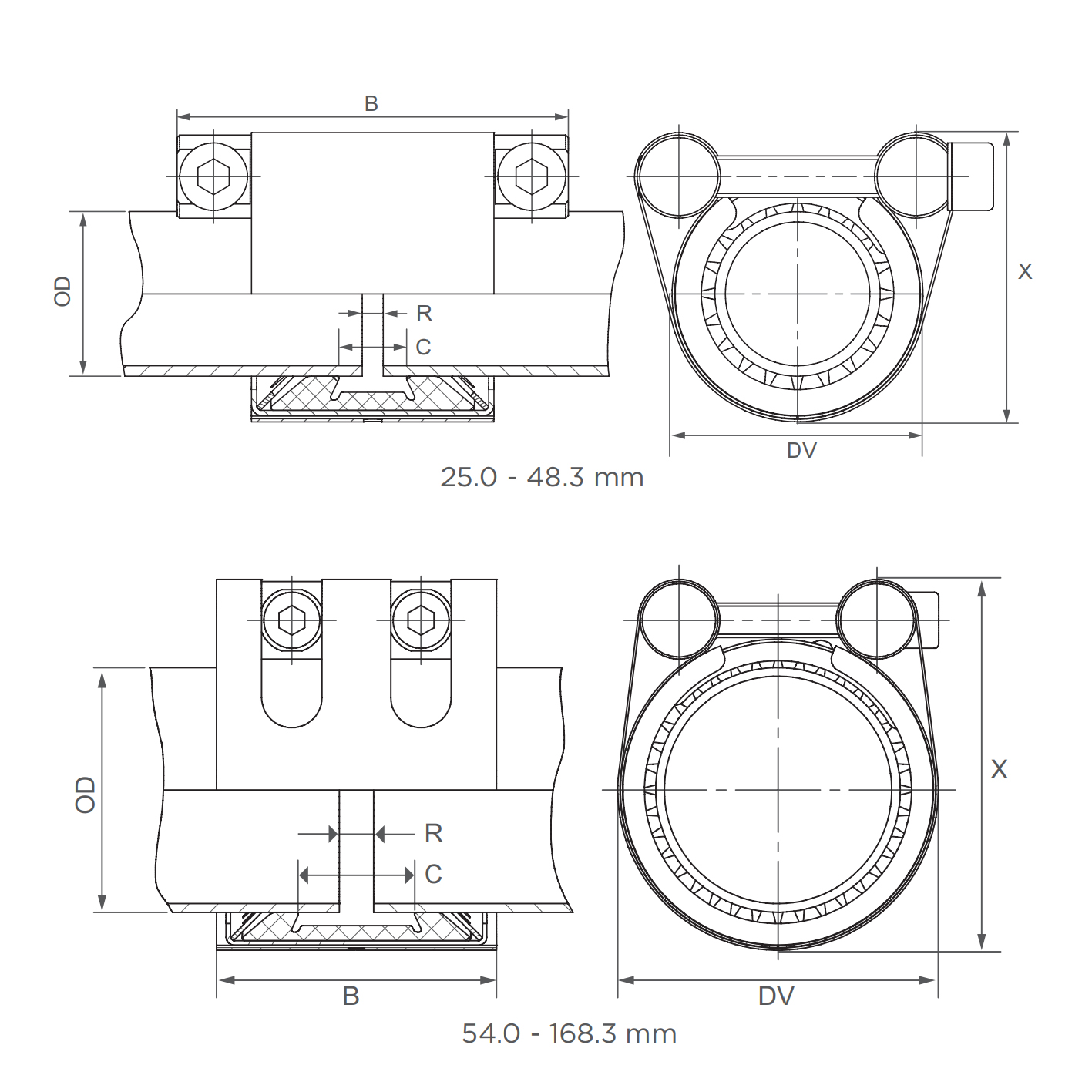

Artikelnummer	RSK	OD	OD min- OD max	PS Bar	PN Bar	B	C	R	DV	X
GL-E-026	1511160	26.9	26,4-27,4	58	16	46.5	18	5	44	56
GL-E-028		28	27,5-28,5	50	16	46.5	18	5	45	57
GL-E-030	1511161	30	29,5-30,5	42	16	46.5	18	5	47	60
GL-E-033	1511162	33.7	33,2-34,2	39	16	46.5	18	5	51	65
GL-E-038	1511163	38	37,5-38,5	36	16	46.5	18	5	55	69
GL-E-042	1511164	42.4	41,9-42,9	33	16	46.5	18	5	60	74
GL-E-044	1511165	44.5	44,0-45,0	30	16	45.5	18	5	62	76
GL-E-048	1511166	48.3	47,8-48,8	28	16	46.5	18	5	65	81
GL-E-054	1511167	54	53,5-54,5	24	16	65	24	5	71	87
GL-E-057	1511168	57	56,4-57,6	23	16	65	24	5	74	90
GL-E-060	1511169	60.3	59,7-60,9	23	16	65	24	5	77	93
GL-E-066		66.6	64,9-67,3	22	16	65	24	5	84	100
GL-E-070	1511193	70	68,9-70,7	22	16	65	24	5	87	104
GL-E-073	1511170	73	72,3-73,7	21	16	65	24	5	90	107
GL-E-076	1511171	76.1	75,3-76,9	35	16	100	40	5-10	100	122
GL-E-079		79.5	78,7-80,3	32	16	100	40	5-10	103	125
GL-E-084	1511172	84	83,2-84,8	29	16	100	40	5-10	107	130
GL-E-088	1511173	88.9	88,0-89,8	26	16	100	40	5-10	112	134
GL-E-100		100.6	99,6-101,6	23	16	100	40	5-10	124	146
GL-E-101	1511174	101.6	100,6-102,6	23	16	100	40	5-10	125	146
GL-E-104	1511175	104.8	103,8-105,8	23	16	100	40	5-10	128	150
GL-E-108	1511176	108	106,9-109,1	22	16	100	40	5-10	132	154
GL-E-114	1511177	114.3	113,2-115,4	22	16	100	40	5-10	138	160
GL-E-127		127	125,7-128,3	21	16	115	53	5-10	154	176
GL-E-129	1511178	129	127,7-130,3	21	16	115	53	5-10	156	178
GL-E-130		130.2	128,9-131,5	21	16	115	53	5-10	157	179
GL-E-133	1511179	133	131,7-134,3	21	16	115	53	5-10	160	182
GL-E-139	1511180	139.7	138,3-141,1	20	16	115	53	5-10	166	189
GL-E-141		141.3	139,9-142,7	20	16	115	53	5-10	168	190
GL-E-154	1511181	154	152,5-155,5	18	16	115	53	5-10	181	203
GL-E-159	1511182	159	157,4-160,6	18	16	115	53	5-10	186	208
GL-E-168	1511183	168.3	166,6-170,0	16	16	115	53	5-10	195	217
