VKRIV-E

PVC-U Reglerkulventil inv. lim EPDM

  • PVC-regler kulventil
  • Optimal för att reglera flöden, speciellt utformad kula.
  • Invändig lim
  • Utrustad med Dual block, låsning av överfallsmuttrar, samt ögla för "tag" märkning.
  • Fasta säten, en sida av ventilen är demonterbar under fullt tryck.
  • PN 16
  • EPDM
Nollställ

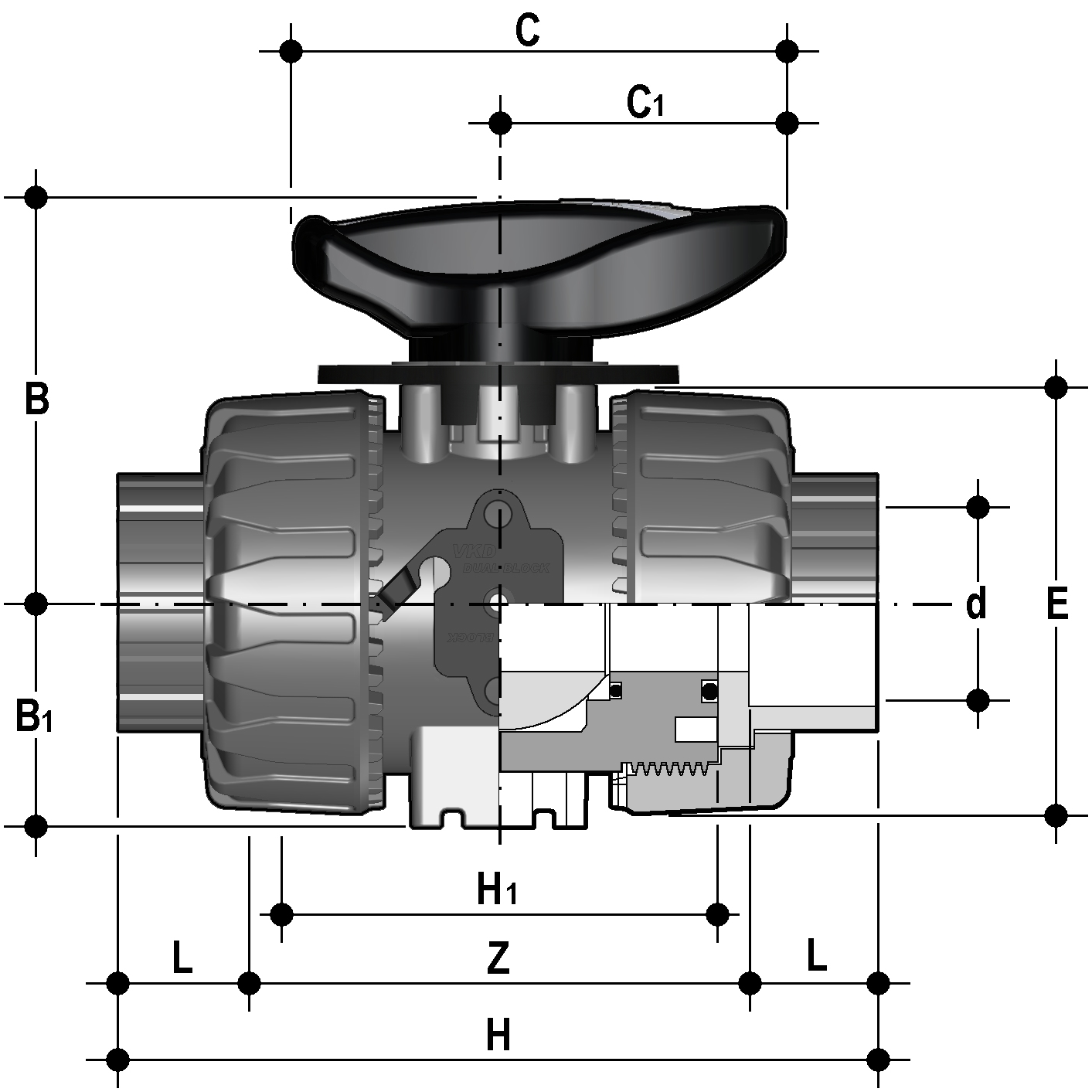

Visa alla mått +
Artikelnummer RSK dDNLZHEBCxC1B1H1Filer
VKRIV-E-016 4527816 16101475103545467x402965 CAD/Step
VKRIV-E-020 4527817 20151671103545467x402965 CAD/Step
VKRIV-E-025 4527827 25201977115656585x4934.570 CAD/Step
VKRIV-E-032 4527828 32252284128737085x493978 CAD/Step
VKRIV-E-040 4527829 403226941468683108x644688 CAD/Step
VKRIV-E-050 4527907 5040311021649889108x645293 CAD/Step
VKRIV-E-063 4527908 635038123199122108134x7662111 CAD/Step
Artikelnummer VKRIV-E-016
RSK 4527816
d 16
DN 10
L 14
Z 75
H 103
E 54
B 54
CxC1 67x40
B1 29
H1 65
Artikelnummer VKRIV-E-020
RSK 4527817
d 20
DN 15
L 16
Z 71
H 103
E 54
B 54
CxC1 67x40
B1 29
H1 65
Artikelnummer VKRIV-E-025
RSK 4527827
d 25
DN 20
L 19
Z 77
H 115
E 65
B 65
CxC1 85x49
B1 34.5
H1 70
Artikelnummer VKRIV-E-032
RSK 4527828
d 32
DN 25
L 22
Z 84
H 128
E 73
B 70
CxC1 85x49
B1 39
H1 78
Artikelnummer VKRIV-E-040
RSK 4527829
d 40
DN 32
L 26
Z 94
H 146
E 86
B 83
CxC1 108x64
B1 46
H1 88
Artikelnummer VKRIV-E-050
RSK 4527907
d 50
DN 40
L 31
Z 102
H 164
E 98
B 89
CxC1 108x64
B1 52
H1 93
Artikelnummer VKRIV-E-063
RSK 4527908
d 63
DN 50
L 38
Z 123
H 199
E 122
B 108
CxC1 134x76
B1 62
H1 111
