Name: TKDIA-E
SKU: 25102

TKDIA-E

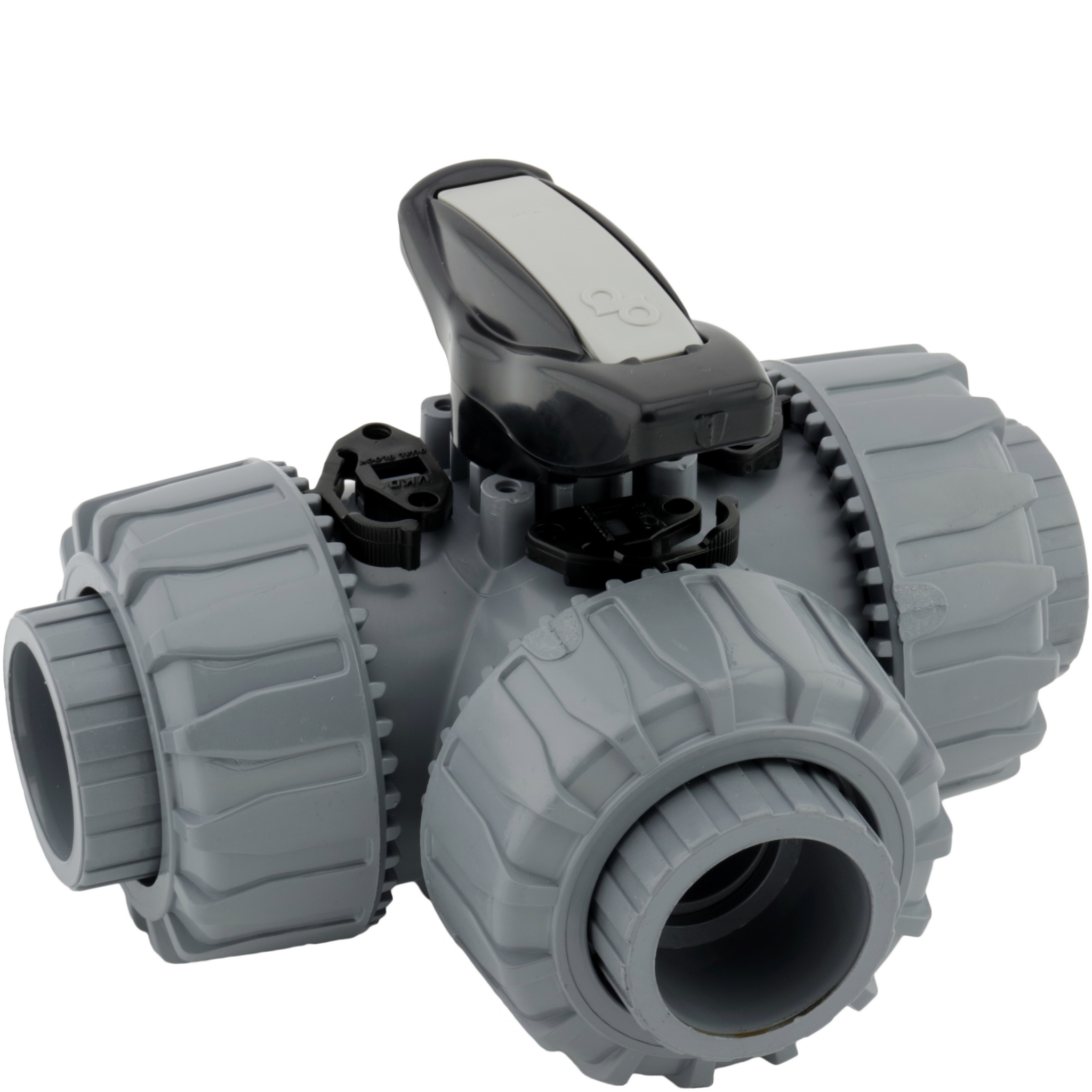

Kulventil inv lim 3-vägs EPDM

ABS-kulventil
Invändig lim
3-vägs, T-borrad kula
Utrustad med Dual block, låsning av överfallsmuttrar, samt ögla för "tag" märkning.
Fasta säten, en sida av ventilen är demonterbar under fullt tryck.
PN 1 0
EPDM

Visa alla mått +

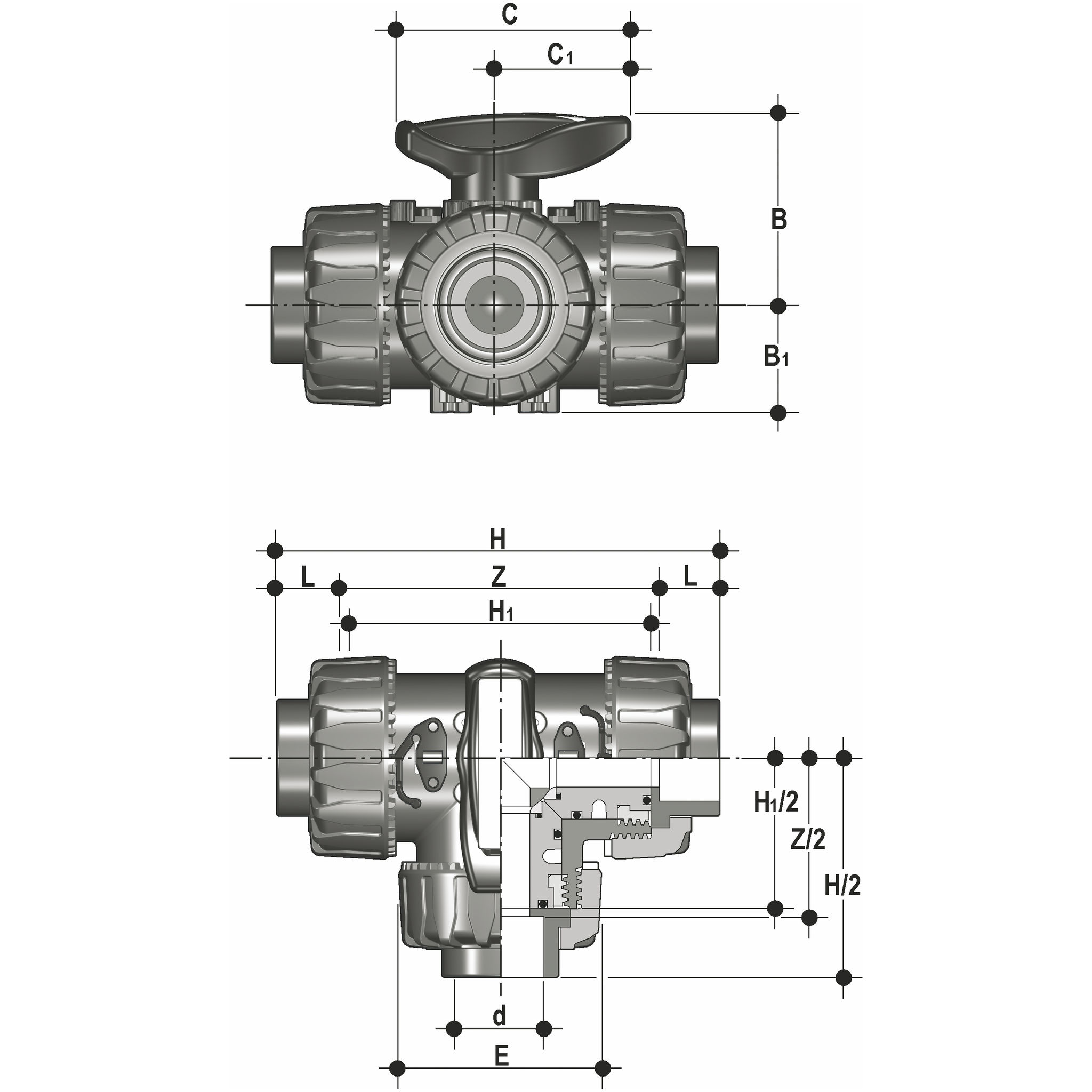

Artikelnummer	d	DN	E	H	H1	L	Z	B	B1	C
TKDIA-E-020	20	15	54	118	80	16	86	54	29	67
TKDIA-E-025	25	20	65	145	100	19	107	65	34.5	85
TKDIA-E-032	32	25	73	160	110	22	116	65.9	39	85
TKDIA-E-040	40	32	86	189	131	26	137	82.5	46	108
TKDIA-E-050	50	40	98	219	148	31	157	89	52	108
TKDIA-E-063	63	50	122	267	179	38	191	108	62	134

Datablad

Produktblad

TKDIA-E
