T4UIU-P

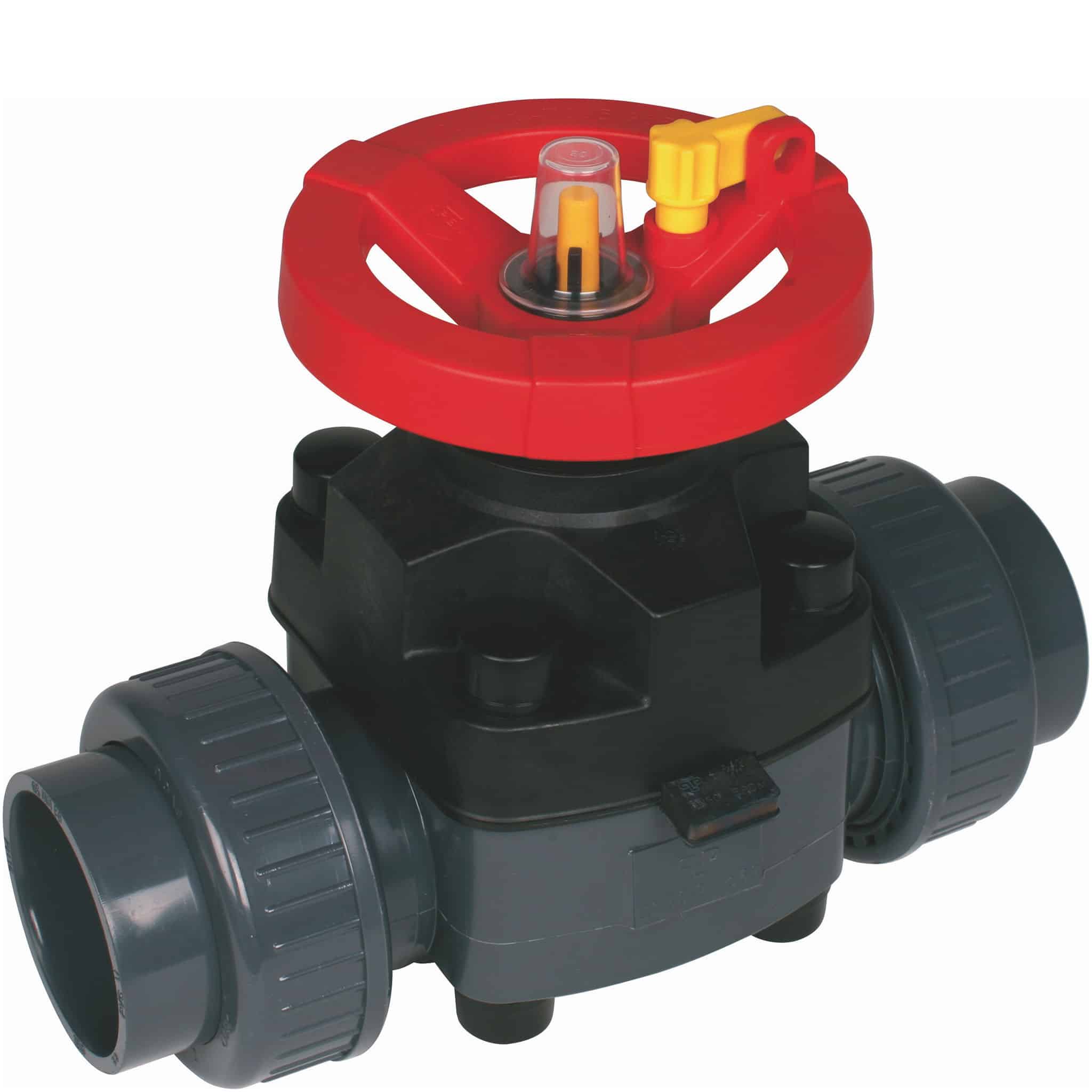

Membranventil union inv. lim PTFE

  • PVC-membranventil med låsbart handtag
  • Union med inv. lim
  • Handtaget är utrustat med säkerhetslåsning, samt ögla för hänglås
  • Utbytbara kragar till andra material
  • PTFE
  • FPM mot förfrågan
  • Notera att på alla membranventiler ska vridmomenten på bultarna alltid kontrolleras innan driftsättning
Nollställ

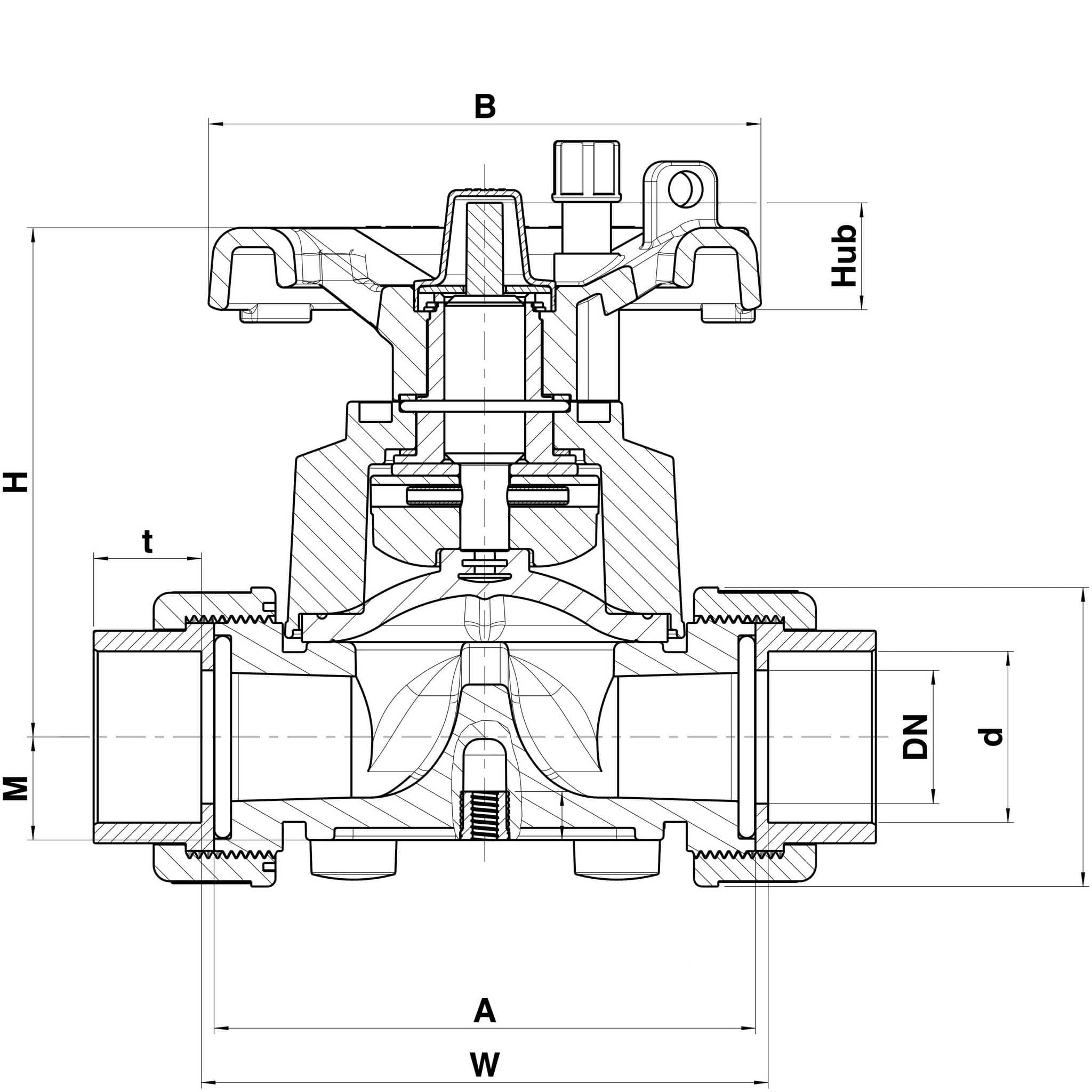

Visa alla mått +
Artikelnummer RSK dDNAWMHtBHubFiler
T4UIU-P-020 4553103 201590961710016–28,5869 CAD/Step
T4UIU-P-025 4553104 25201081141710019–36869 CAD/Step
T4UIU-P-032 4553105 32251161222110722–368611 CAD/Step
T4UIU-P-040 4553106 40321361423314426–38,513622 CAD/Step
T4UIU-P-050 4553107 50401541603314431–4613622 CAD/Step
T4UIU-P-063 4553108 635018419040.317038–4613628 CAD/Step

Fördelen med en membranventil mot andra typer av ventiler är enkel funktion och utformning. Membranventiler används för reglering av gaser och vätskor och är klart lämplig vid förorenade och slitande medier. Ventilen kan monteras i alla positioner. Tryckslag i rörledningar elimineras vid användning av membranventiler. Ett annat kännetecken för membranventiler är det höga antalet manövreringar de klarar. Membranventilen T4 är speciellt lämpad för avstängning eller reglering av aggressiva och/eller slitande media. Den invändiga geometrin i ventilhuset optimerar flödeskarakteristiken vilket ger ett ökat Kv värde. Den ergonomiska ratten är försedd med ett snabblåsningssystem som medger låsning i flera lägen. Lågt vridmoment vid manövrering vilket är en klar fördel. Don typer Det finns olika typer av don avsedda att uppfylla systemens behov för att ge ett bra och funktionellt flöde. NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall. NC: Normalt stängd med fjäder, öppnas med luft och stängs vid luft bortfall. DA: Dubbelverkande don öppnas och stängs med luft.

Artikelnummer T4UIU-P-020
RSK 4553103
d 20
DN 15
A 90
W 96
M 17
H 100
t 16–28,5
B 86
Hub 9
Artikelnummer T4UIU-P-025
RSK 4553104
d 25
DN 20
A 108
W 114
M 17
H 100
t 19–36
B 86
Hub 9
Artikelnummer T4UIU-P-032
RSK 4553105
d 32
DN 25
A 116
W 122
M 21
H 107
t 22–36
B 86
Hub 11
Artikelnummer T4UIU-P-040
RSK 4553106
d 40
DN 32
A 136
W 142
M 33
H 144
t 26–38,5
B 136
Hub 22
Artikelnummer T4UIU-P-050
RSK 4553107
d 50
DN 40
A 154
W 160
M 33
H 144
t 31–46
B 136
Hub 22
Artikelnummer T4UIU-P-063
RSK 4553108
d 63
DN 50
A 184
W 190
M 40.3
H 170
t 38–46
B 136
Hub 28
Datablad

Utökat produktblad

Teknisk information

Tillbehör

M/T4

Membran till T4
