T4UIM-E

Membranventil union inv. svets EPDM

  • PP-membranventil
  • PN10
  • Handtaget är utrustat med säkerhetslåsning, samt ögla för hänglås
  • Utbytbara kragar till annat material
  • EPDM
  • FPM mot förfrågan
  • Notera att på alla membranventiler ska vridmomenten på bultarna alltid kontrolleras innan driftsättning
Nollställ

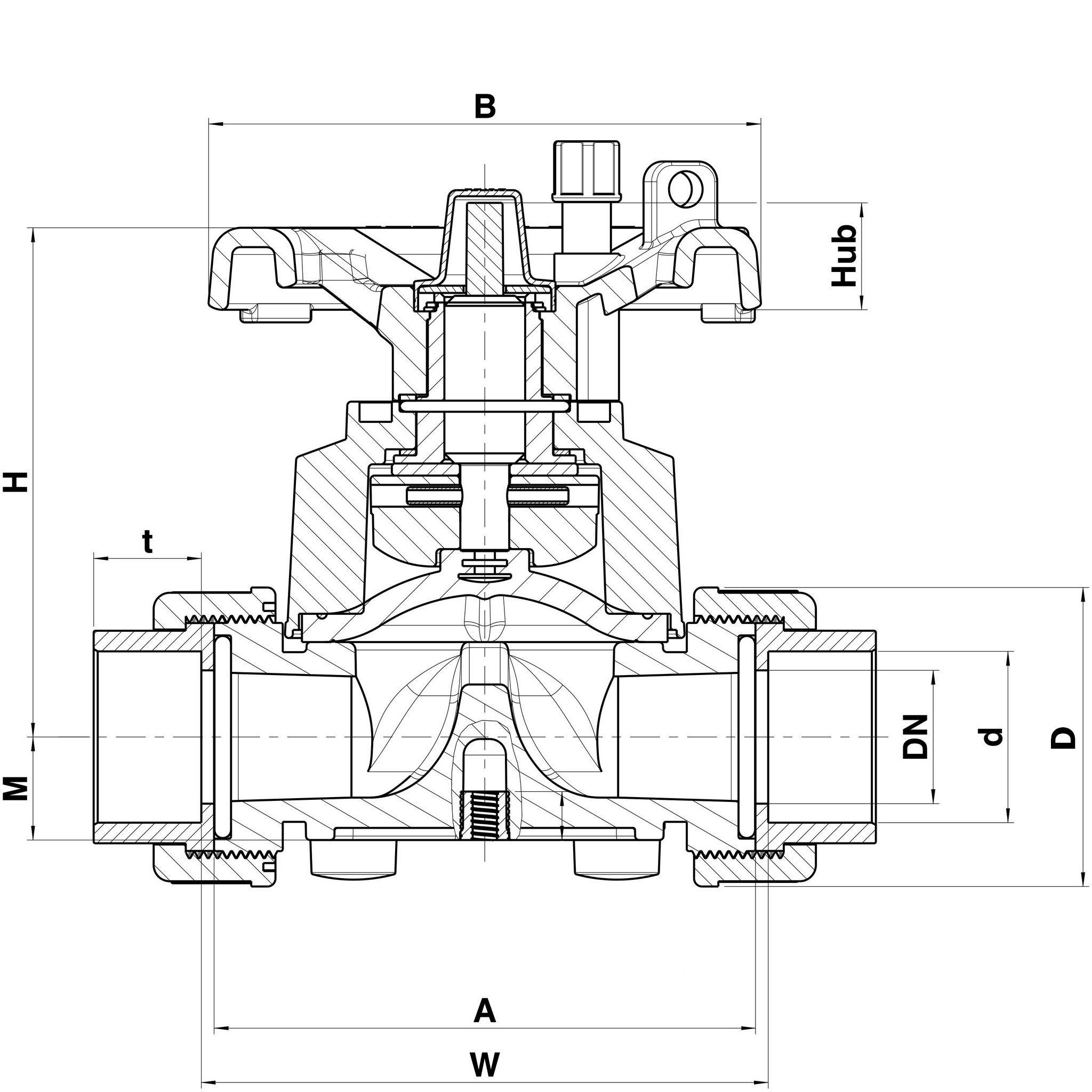

Visa alla mått +
Artikelnummer RSK dDNAWMHtBHubFiler
T4UIM-E-020 4553023 201590961710016–28,5869 CAD/Step
T4UIM-E-025 4553024 25201081141710019–36869 CAD/Step
T4UIM-E-032 4553025 32251161222110722–368611 CAD/Step
T4UIM-E-040 4553026 40321361423314426–38,513622 CAD/Step
T4UIM-E-050 4553027 50401541603314431–4613622 CAD/Step
T4UIM-E-063 4553028 635018419040.317038–4613628 CAD/Step

Fördelen med en membranventil mot andra typer av ventiler är enkel funktion och utformning. Membranventiler används för reglering av gaser och vätskor och är klart lämplig vid förorenade och slitande medier. Ventilen kan monteras i alla positioner. Tryckslag i rörledningar elimineras vid användning av membranventiler. Ett annat kännetecken för membranventiler är det höga antalet manövreringar de klarar. Membranventilen T4 är speciellt lämpad för avstängning eller reglering av aggressiva och/eller slitande media. Den invändiga geometrin i ventilhuset optimerar flödeskarakteristiken vilket ger ett ökat Kv värde. Den ergonomiska ratten är försedd med ett snabblåsningssystem som medger låsning i flera lägen. Lågt vridmoment vid manövrering vilket är en klar fördel. Don typer Det finns olika typer av don avsedda att uppfylla systemens behov för att ge ett bra och funktionellt flöde. NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall. NC: Normalt stängd med fjäder, öppnas med luft och stängs vid luft bortfall. DA: Dubbelverkande don öppnas och stängs med luft.

Artikelnummer T4UIM-E-020
RSK 4553023
d 20
DN 15
A 90
W 96
M 17
H 100
t 16–28,5
B 86
Hub 9
Artikelnummer T4UIM-E-025
RSK 4553024
d 25
DN 20
A 108
W 114
M 17
H 100
t 19–36
B 86
Hub 9
Artikelnummer T4UIM-E-032
RSK 4553025
d 32
DN 25
A 116
W 122
M 21
H 107
t 22–36
B 86
Hub 11
Artikelnummer T4UIM-E-040
RSK 4553026
d 40
DN 32
A 136
W 142
M 33
H 144
t 26–38,5
B 136
Hub 22
Artikelnummer T4UIM-E-050
RSK 4553027
d 50
DN 40
A 154
W 160
M 33
H 144
t 31–46
B 136
Hub 22
Artikelnummer T4UIM-E-063
RSK 4553028
d 63
DN 50
A 184
W 190
M 40.3
H 170
t 38–46
B 136
Hub 28
