T4UDM-HP-P

PP-membranventil union PTFE

  • PP-membranventil union PTFE membran High Purity
Nollställ
Visa alla mått +

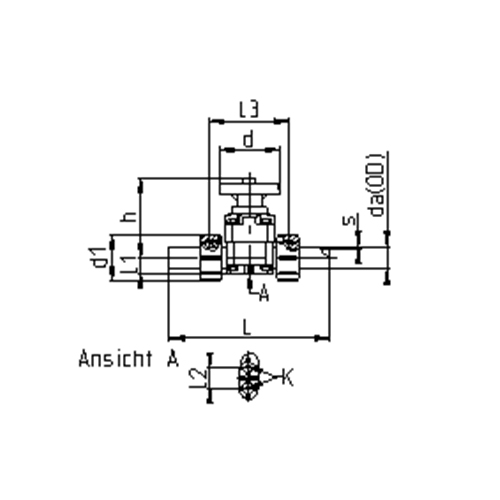

Artikelnummer RSK da(OD)DNsdd1LL1L2L3hKFiler
T4UDM-HP-P-020 20152,58647,519816,524,590100M6
T4UDM-HP-P-025 25202.7865822216.524.5108100M6
T4UDM-HP-P-032 32252.9866523620.524.5116107M6
T4UDM-HP-P-040 40323.71367926025.544134144M8
T4UDM-HP-P-050 50404.6136902863244154144M8
T4UDM-HP-P-063 63505.813611032238.544184170M8

Fördelen med en membranventil mot andra typer av ventiler är enkel funktion och utformning. Membranventiler används för reglering av gaser och vätskor och är klart lämplig vid förorenade och slitande medier. Ventilen kan monteras i alla positioner. Tryckslag i rörledningar elimineras vid användning av membranventiler. Ett annat kännetecken för membranventiler är det höga antalet manövreringar de klarar. Membranventilen T4 är speciellt lämpad för avstängning eller reglering av aggressiva och/eller slitande media. Den invändiga geometrin i ventilhuset optimerar flödeskarakteristiken vilket ger ett ökat Kv värde. Den ergonomiska ratten är försedd med ett snabblåsningssystem som medger låsning i flera lägen. Lågt vridmoment vid manövrering vilket är en klar fördel. Don typer Det finns olika typer av don avsedda att uppfylla systemens behov för att ge ett bra och funktionellt flöde. NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall. NC: Normalt stängd med fjäder, öppnas med luft och stängs vid luft bortfall. DA: Dubbelverkande don öppnas och stängs med luft.

Artikelnummer T4UDM-HP-P-020
RSK
da(OD) 20
DN 15
s 2,5
d 86
d1 47,5
L 198
L1 16,5
L2 24,5
L3 90
h 100
K M6
Artikelnummer T4UDM-HP-P-025
RSK
da(OD) 25
DN 20
s 2.7
d 86
d1 58
L 222
L1 16.5
L2 24.5
L3 108
h 100
K M6
Artikelnummer T4UDM-HP-P-032
RSK
da(OD) 32
DN 25
s 2.9
d 86
d1 65
L 236
L1 20.5
L2 24.5
L3 116
h 107
K M6
Artikelnummer T4UDM-HP-P-040
RSK
da(OD) 40
DN 32
s 3.7
d 136
d1 79
L 260
L1 25.5
L2 44
L3 134
h 144
K M8
Artikelnummer T4UDM-HP-P-050
RSK
da(OD) 50
DN 40
s 4.6
d 136
d1 90
L 286
L1 32
L2 44
L3 154
h 144
K M8
Artikelnummer T4UDM-HP-P-063
RSK
da(OD) 63
DN 50
s 5.8
d 136
d1 110
L 322
L1 38.5
L2 44
L3 184
h 170
K M8
