T4OM-HP-P

PP-membranventil High Purity PTFE

  • PP-membranventil High Purity flänsad DIN PTFE membran
Nollställ

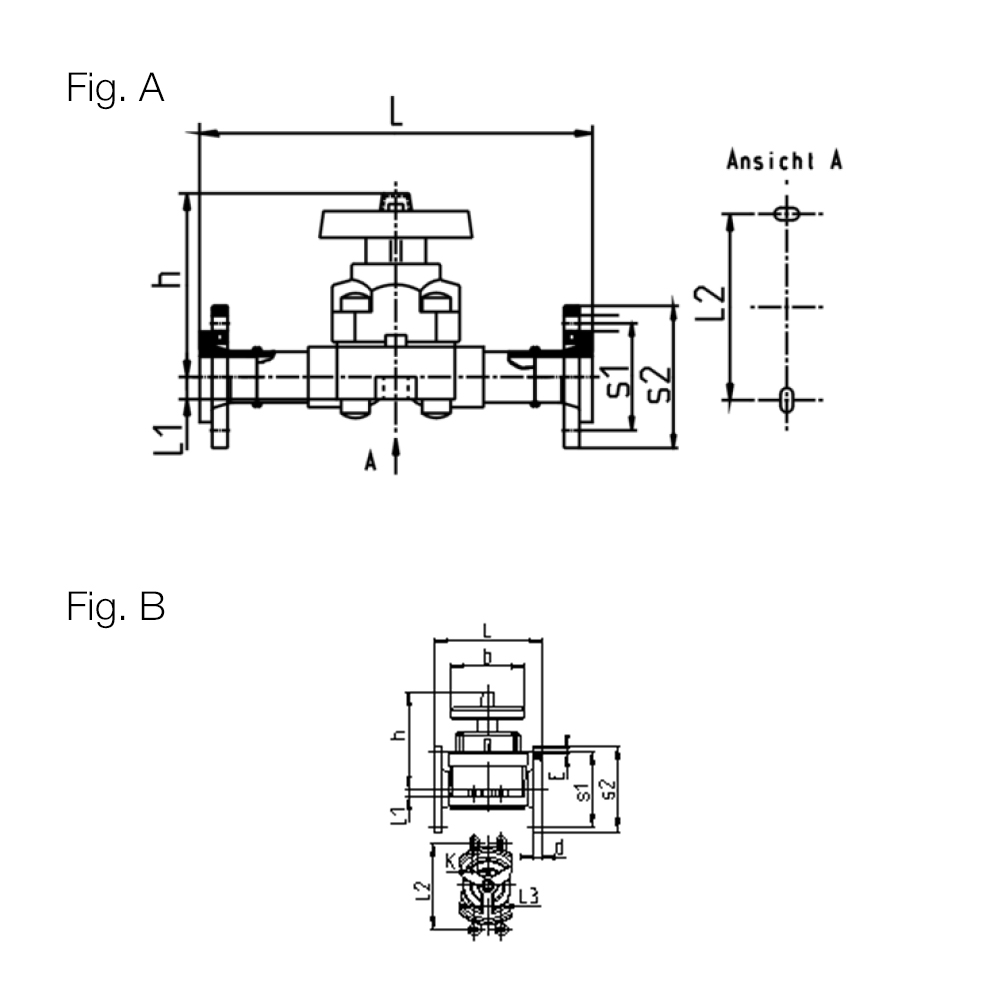

Visa alla mått +
Artikelnummer RSK da(OD)LL1L2L3s1sdhBDNFiler
T4OM-HP-P-020 202201724,36595121008515
T4OM-HP-P-025 252401724.375108121008520
T4OM-HP-P-032 322502124.385115161078525
T4OM-HP-P-040 4018025.544088.91401913813632
T4OM-HP-P-050 502003244098.41502314413640
T4OM-HP-P-063 6323038.54401201652517013650
T4OM-HP-P-075 75380252301451871825423465
T4OM-HP-P-090 903102523001602003625423480
T4OM-HP-P-110 110350252808517523035320234100
T4OM-HP-P-140 1404502528014021024835320234125

Fördelen med en membranventil mot andra typer av ventiler är enkel funktion och utformning. Membranventiler används för reglering av gaser och vätskor och är klart lämplig vid förorenade och slitande medier. Ventilen kan monteras i alla positioner. Tryckslag i rörledningar elimineras vid användning av membranventiler. Ett annat kännetecken för membranventiler är det höga antalet manövreringar de klarar. Membranventilen T4 är speciellt lämpad för avstängning eller reglering av aggressiva och/eller slitande media. Den invändiga geometrin i ventilhuset optimerar flödeskarakteristiken vilket ger ett ökat Kv värde. Den ergonomiska ratten är försedd med ett snabblåsningssystem som medger låsning i flera lägen. Lågt vridmoment vid manövrering vilket är en klar fördel. Don typer Det finns olika typer av don avsedda att uppfylla systemens behov för att ge ett bra och funktionellt flöde. NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall. NC: Normalt stängd med fjäder, öppnas med luft och stängs vid luft bortfall. DA: Dubbelverkande don öppnas och stängs med luft.

Artikelnummer T4OM-HP-P-020
RSK
da(OD) 20
L 220
L1 17
L2 24,3
s1 65
s 95
d 12
h 100
B 85
DN 15
Artikelnummer T4OM-HP-P-025
RSK
da(OD) 25
L 240
L1 17
L2 24.3
s1 75
s 108
d 12
h 100
B 85
DN 20
Artikelnummer T4OM-HP-P-032
RSK
da(OD) 32
L 250
L1 21
L2 24.3
s1 85
s 115
d 16
h 107
B 85
DN 25
Artikelnummer T4OM-HP-P-040
RSK
da(OD) 40
L 180
L1 25.5
L2 44
L3 0
s1 88.9
s 140
d 19
h 138
B 136
DN 32
Artikelnummer T4OM-HP-P-050
RSK
da(OD) 50
L 200
L1 32
L2 44
L3 0
s1 98.4
s 150
d 23
h 144
B 136
DN 40
Artikelnummer T4OM-HP-P-063
RSK
da(OD) 63
L 230
L1 38.5
L2 44
L3 0
s1 120
s 165
d 25
h 170
B 136
DN 50
Artikelnummer T4OM-HP-P-075
RSK
da(OD) 75
L 380
L1 25
L2 230
s1 145
s 187
d 18
h 254
B 234
DN 65
Artikelnummer T4OM-HP-P-090
RSK
da(OD) 90
L 310
L1 25
L2 230
L3 0
s1 160
s 200
d 36
h 254
B 234
DN 80
Artikelnummer T4OM-HP-P-110
RSK
da(OD) 110
L 350
L1 25
L2 280
L3 85
s1 175
s 230
d 35
h 320
B 234
DN 100
Artikelnummer T4OM-HP-P-140
RSK
da(OD) 140
L 450
L1 25
L2 280
L3 140
s1 210
s 248
d 35
h 320
B 234
DN 125
Datablad
