SO 83721

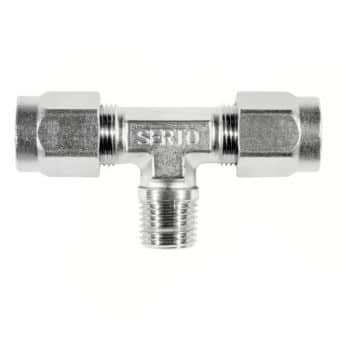

T-rör med svivel förnicklad

T-rör med svivel förnicklad mässing

Modeller

Visa alla mått +

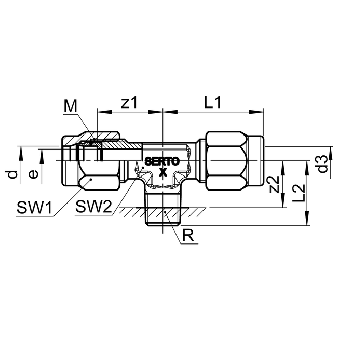

Artikelnummer	RSK	d	R	d3	bar	M	SW1/SW2	L1/L2	z1/z2	e	Filer
0383701040		4	1/8	4	125	M8x1	10/10	22/17	16/10.5	3.4
0383701045		4	1/4	4	125	M10x1	12/10	25.5/21.5	18/13	3.4
0383701070		5	1/8	5	125	M8x1	10/10	22.5/17	16/10.5	4
0383701075		5	1/4	5	125	M10x1	12/10	25.5/21.5	18/13	4
0383701100		6	1/8	6	200	M10x1	12/10	23.5/17.5	16/11	4
0383701110		6	1/4	6	200	M10x1	12/10	25.5/21.5	18/13	4
0383701170		8	1/4	8	125	M12x1	14/10	26/22.5	18/13	6
0383701270		10	1/4	10	80	M14x1	17/14	30.5/25	20.5/15.5	8

Specifikationer


Artikelnummer	0383701040
RSK
d	4
R	1/8
d3	4
bar	125
M	M8x1
SW1/SW2	10/10
L1/L2	22/17
z1/z2	16/10.5
e	3.4


Artikelnummer	0383701045
RSK
d	4
R	1/4
d3	4
bar	125
M	M10x1
SW1/SW2	12/10
L1/L2	25.5/21.5
z1/z2	18/13
e	3.4


Artikelnummer	0383701070
RSK
d	5
R	1/8
d3	5
bar	125
M	M8x1
SW1/SW2	10/10
L1/L2	22.5/17
z1/z2	16/10.5
e	4


Artikelnummer	0383701075
RSK
d	5
R	1/4
d3	5
bar	125
M	M10x1
SW1/SW2	12/10
L1/L2	25.5/21.5
z1/z2	18/13
e	4


Artikelnummer	0383701100
RSK
d	6
R	1/8
d3	6
bar	200
M	M10x1
SW1/SW2	12/10
L1/L2	23.5/17.5
z1/z2	16/11
e	4


Artikelnummer	0383701110
RSK
d	6
R	1/4
d3	6
bar	200
M	M10x1
SW1/SW2	12/10
L1/L2	25.5/21.5
z1/z2	18/13
e	4


Artikelnummer	0383701170
RSK
d	8
R	1/4
d3	8
bar	125
M	M12x1
SW1/SW2	14/10
L1/L2	26/22.5
z1/z2	18/13
e	6


Artikelnummer	0383701270
RSK
d	10
R	1/4
d3	10
bar	80
M	M14x1
SW1/SW2	17/14
L1/L2	30.5/25
z1/z2	20.5/15.5
e	8

Dokument

Datablad
