SO 83121

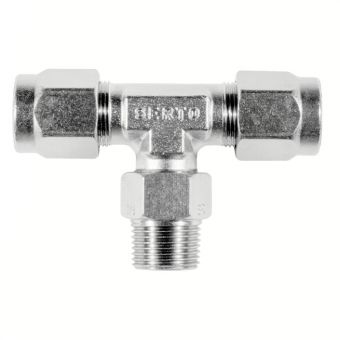

T-rör utv. gänga förnicklad

T-rör utv. gänga förnicklad mässing

Modeller

Visa alla mått +

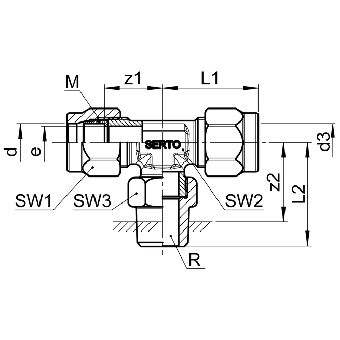

Artikelnummer	RSK	d	R	d3	bar	M	SW1/SW2/SW3	L1/L2	z1	z2	e	Filer
0383101160		8	1/8	8	125	M12x1	14/10/14	26/28	18	21.5	6
0383101170		8	1/4	8	125	M12x1	14/10/14	26/32	18	22.5	6
0383101270		10	1/4	10	80	M14x1	17/14/17	30.5/34.5	20	25	8
0383101390		12	3/8	12	80	M16x1	19/17/19	32.5/36.5	21.5	26.5	10
0383101400		12	1/2	12	80	M16x1	19/17/22	32.5/39.5	21.5	28	10
0383101590		15	1/2	15	25	M20x1.5	24/19/24	36/42	23.5	30.5	13
0383101730		18	1/2	18	25	M24x1.5	27/22/30	40.5/46	26.5	34.5	13

Specifikationer


Artikelnummer	0383101160
RSK
d	8
R	1/8
d3	8
bar	125
M	M12x1
SW1/SW2/SW3	14/10/14
L1/L2	26/28
z1	18
z2	21.5
e	6


Artikelnummer	0383101170
RSK
d	8
R	1/4
d3	8
bar	125
M	M12x1
SW1/SW2/SW3	14/10/14
L1/L2	26/32
z1	18
z2	22.5
e	6


Artikelnummer	0383101270
RSK
d	10
R	1/4
d3	10
bar	80
M	M14x1
SW1/SW2/SW3	17/14/17
L1/L2	30.5/34.5
z1	20
z2	25
e	8


Artikelnummer	0383101390
RSK
d	12
R	3/8
d3	12
bar	80
M	M16x1
SW1/SW2/SW3	19/17/19
L1/L2	32.5/36.5
z1	21.5
z2	26.5
e	10


Artikelnummer	0383101400
RSK
d	12
R	1/2
d3	12
bar	80
M	M16x1
SW1/SW2/SW3	19/17/22
L1/L2	32.5/39.5
z1	21.5
z2	28
e	10


Artikelnummer	0383101590
RSK
d	15
R	1/2
d3	15
bar	25
M	M20x1.5
SW1/SW2/SW3	24/19/24
L1/L2	36/42
z1	23.5
z2	30.5
e	13


Artikelnummer	0383101730
RSK
d	18
R	1/2
d3	18
bar	25
M	M24x1.5
SW1/SW2/SW3	27/22/30
L1/L2	40.5/46
z1	26.5
z2	34.5
e	13

Dokument

Datablad
