SO 82621

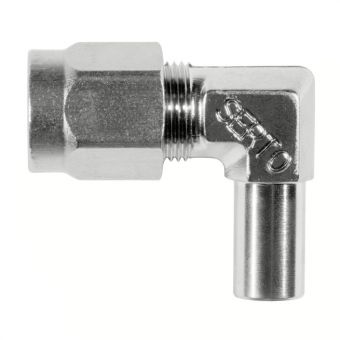

Vinkelunion med svivel förnicklad

  • Vinkelunion med svivel förnicklad mässing
Nollställ
Visa alla mått +

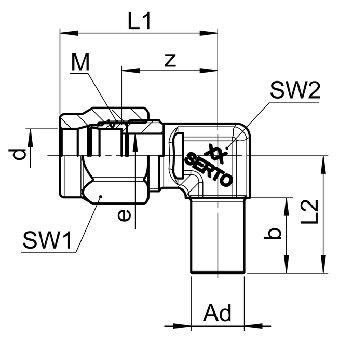

Artikelnummer RSK dADbarMSW1SW2L1L2bzeFiler
0382600045 46100M10x1121023.517.511163.4
0382600063 6880M12x11410262113184.5
0382600083 81060M14x1171430.52616.520.58
0382600103 101240M16x1191733.526.51721.58.5
0382600120 121240M16x1191733.526.51721.59
0382600156 151825M24x1.5272240.5352026.513
0382600180 181825M24x1.5272240.5352026.515
Artikelnummer 0382600045
RSK
d 4
AD 6
bar 100
M M10x1
SW1 12
SW2 10
L1 23.5
L2 17.5
b 11
z 16
e 3.4
Artikelnummer 0382600063
RSK
d 6
AD 8
bar 80
M M12x1
SW1 14
SW2 10
L1 26
L2 21
b 13
z 18
e 4.5
Artikelnummer 0382600083
RSK
d 8
AD 10
bar 60
M M14x1
SW1 17
SW2 14
L1 30.5
L2 26
b 16.5
z 20.5
e 8
Artikelnummer 0382600103
RSK
d 10
AD 12
bar 40
M M16x1
SW1 19
SW2 17
L1 33.5
L2 26.5
b 17
z 21.5
e 8.5
Artikelnummer 0382600120
RSK
d 12
AD 12
bar 40
M M16x1
SW1 19
SW2 17
L1 33.5
L2 26.5
b 17
z 21.5
e 9
Artikelnummer 0382600156
RSK
d 15
AD 18
bar 25
M M24x1.5
SW1 27
SW2 22
L1 40.5
L2 35
b 20
z 26.5
e 13
Artikelnummer 0382600180
RSK
d 18
AD 18
bar 25
M M24x1.5
SW1 27
SW2 22
L1 40.5
L2 35
b 20
z 26.5
e 15
