SO 42521

Union vinkel 90° inv. gänga

Vinkel
Invändig gänga

Modeller

Visa alla mått +

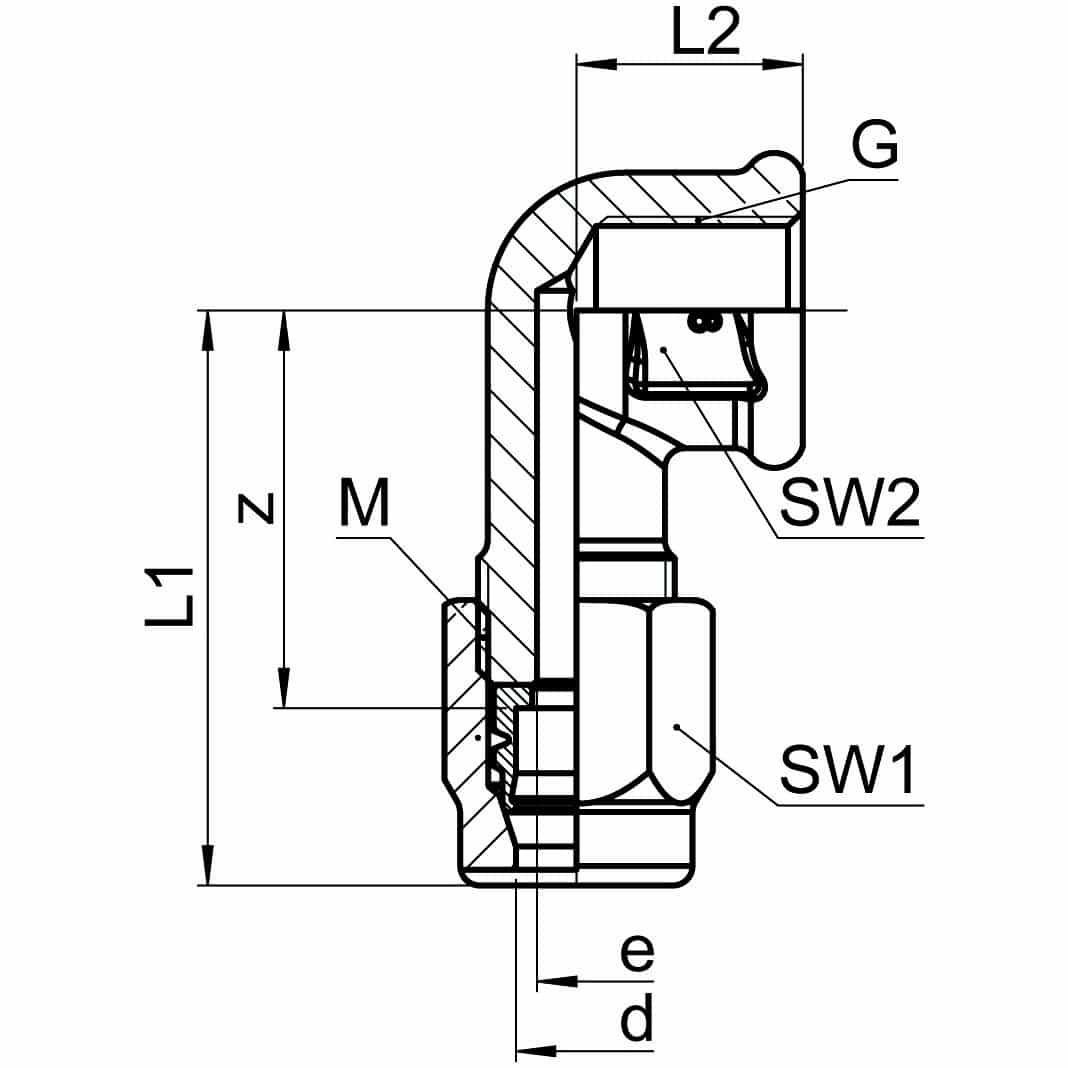

Artikelnummer	RSK	d	G	bar	z	M	SW1	SW2	L1	L2	e	Filer
0182501040		3	1/8	125	20	8 x 1	10	14	26.5	11.5	2.5
0182501060		4	1/8	125	20	8 x 1	10	14	26	11.5	3.4
0182501082		5	1/8	125	20	8 x 1	10	14	26.5	11.5	3.5
0182501100		6	1/8	250	20	10 x 1	12	14	27.5	11.5	4
0182501110		6	1/4	250	23.5	12 x 1	14	19	31.5	13.5	4.5
0182501170		8	1/4	150	23.5	12 x 1	14	19	31.5	13.5	6
0182501180		8	3/8	150	24.5	14 x 1	17	22	34.5	16	6.5
0182501280		10	3/8	125	24.5	14 x 1	17	22	34.5	16	8
0182501390		12	3/8	100	24.5	16 x 1	19	22	35.5	16	9
0182501400		12	1/2	40	30.5	20 x 1,5	24	27	43.5	22	10
0182501454		13	1/2	40	30.5	20 x 1,5	24	27	43.5	22	11
0182501504		14	1/2	40	30.5	20 x 1,5	24	27	43.5	22	12
0182501534		15	1/2	40	30.5	20 x 1,5	24	27	43.5	22	13
0182501536		15	3/4	40	33	24 x 1,5	27	32	47	24	13
0182501566		16	1/2	40	31	24 x 1,5	27	27	45	24	14
0182501568		16	3/4	40	33	24 x 1,5	27	32	47	24	14
0182501596		17	1/2	40	31	24 x 1,5	27	27	45	22	15
0182501598		17	3/4	40	33	24 x 1,5	27	32	47	24	15
0182501646		18	1/2	40	31	24 x 1,5	27	27	45	22	13
0182501648		18	3/4	40	33	24 x 1,5	27	32	47	24	15
0182501678		19	3/4	25	33	28 x 1,5	32	32	52.5	24	16
0182501768		22	3/4	25	33	28 x 1,5	32	32	52.5	24	19
0182501135		6.35	1/8	250	20	10 x 1	12	14	27.5	11.5	4
0182501235		9.52	3/8	125	24.5	14 x 1	17	22	34.5	16	8
0182501434		12.7	1/2	40	30.5	20 x 1,5	24	27	43	22	11

Specifikationer


Artikelnummer	0182501040
RSK
d	3
G	1/8
bar	125
z	20
M	8 x 1
SW1	10
SW2	14
L1	26.5
L2	11.5
e	2.5


Artikelnummer	0182501060
RSK
d	4
G	1/8
bar	125
z	20
M	8 x 1
SW1	10
SW2	14
L1	26
L2	11.5
e	3.4


Artikelnummer	0182501082
RSK
d	5
G	1/8
bar	125
z	20
M	8 x 1
SW1	10
SW2	14
L1	26.5
L2	11.5
e	3.5


Artikelnummer	0182501100
RSK
d	6
G	1/8
bar	250
z	20
M	10 x 1
SW1	12
SW2	14
L1	27.5
L2	11.5
e	4


Artikelnummer	0182501110
RSK
d	6
G	1/4
bar	250
z	23.5
M	12 x 1
SW1	14
SW2	19
L1	31.5
L2	13.5
e	4.5


Artikelnummer	0182501170
RSK
d	8
G	1/4
bar	150
z	23.5
M	12 x 1
SW1	14
SW2	19
L1	31.5
L2	13.5
e	6


Artikelnummer	0182501180
RSK
d	8
G	3/8
bar	150
z	24.5
M	14 x 1
SW1	17
SW2	22
L1	34.5
L2	16
e	6.5


Artikelnummer	0182501280
RSK
d	10
G	3/8
bar	125
z	24.5
M	14 x 1
SW1	17
SW2	22
L1	34.5
L2	16
e	8


Artikelnummer	0182501390
RSK
d	12
G	3/8
bar	100
z	24.5
M	16 x 1
SW1	19
SW2	22
L1	35.5
L2	16
e	9


Artikelnummer	0182501400
RSK
d	12
G	1/2
bar	40
z	30.5
M	20 x 1,5
SW1	24
SW2	27
L1	43.5
L2	22
e	10


Artikelnummer	0182501454
RSK
d	13
G	1/2
bar	40
z	30.5
M	20 x 1,5
SW1	24
SW2	27
L1	43.5
L2	22
e	11


Artikelnummer	0182501504
RSK
d	14
G	1/2
bar	40
z	30.5
M	20 x 1,5
SW1	24
SW2	27
L1	43.5
L2	22
e	12


Artikelnummer	0182501534
RSK
d	15
G	1/2
bar	40
z	30.5
M	20 x 1,5
SW1	24
SW2	27
L1	43.5
L2	22
e	13


Artikelnummer	0182501536
RSK
d	15
G	3/4
bar	40
z	33
M	24 x 1,5
SW1	27
SW2	32
L1	47
L2	24
e	13


Artikelnummer	0182501566
RSK
d	16
G	1/2
bar	40
z	31
M	24 x 1,5
SW1	27
SW2	27
L1	45
L2	24
e	14


Artikelnummer	0182501568
RSK
d	16
G	3/4
bar	40
z	33
M	24 x 1,5
SW1	27
SW2	32
L1	47
L2	24
e	14


Artikelnummer	0182501596
RSK
d	17
G	1/2
bar	40
z	31
M	24 x 1,5
SW1	27
SW2	27
L1	45
L2	22
e	15


Artikelnummer	0182501598
RSK
d	17
G	3/4
bar	40
z	33
M	24 x 1,5
SW1	27
SW2	32
L1	47
L2	24
e	15


Artikelnummer	0182501646
RSK
d	18
G	1/2
bar	40
z	31
M	24 x 1,5
SW1	27
SW2	27
L1	45
L2	22
e	13


Artikelnummer	0182501648
RSK
d	18
G	3/4
bar	40
z	33
M	24 x 1,5
SW1	27
SW2	32
L1	47
L2	24
e	15


Artikelnummer	0182501678
RSK
d	19
G	3/4
bar	25
z	33
M	28 x 1,5
SW1	32
SW2	32
L1	52.5
L2	24
e	16


Artikelnummer	0182501768
RSK
d	22
G	3/4
bar	25
z	33
M	28 x 1,5
SW1	32
SW2	32
L1	52.5
L2	24
e	19


Artikelnummer	0182501135
RSK
d	6.35
G	1/8
bar	250
z	20
M	10 x 1
SW1	12
SW2	14
L1	27.5
L2	11.5
e	4


Artikelnummer	0182501235
RSK
d	9.52
G	3/8
bar	125
z	24.5
M	14 x 1
SW1	17
SW2	22
L1	34.5
L2	16
e	8


Artikelnummer	0182501434
RSK
d	12.7
G	1/2
bar	40
z	30.5
M	20 x 1,5
SW1	24
SW2	27
L1	43
L2	22
e	11
