SO 31521

Koppling rak väggenomföring

Rak koppling med väggenom föring
PN 10 PA
Väggenomg enomföring max 6mm

Modeller

Visa alla mått +

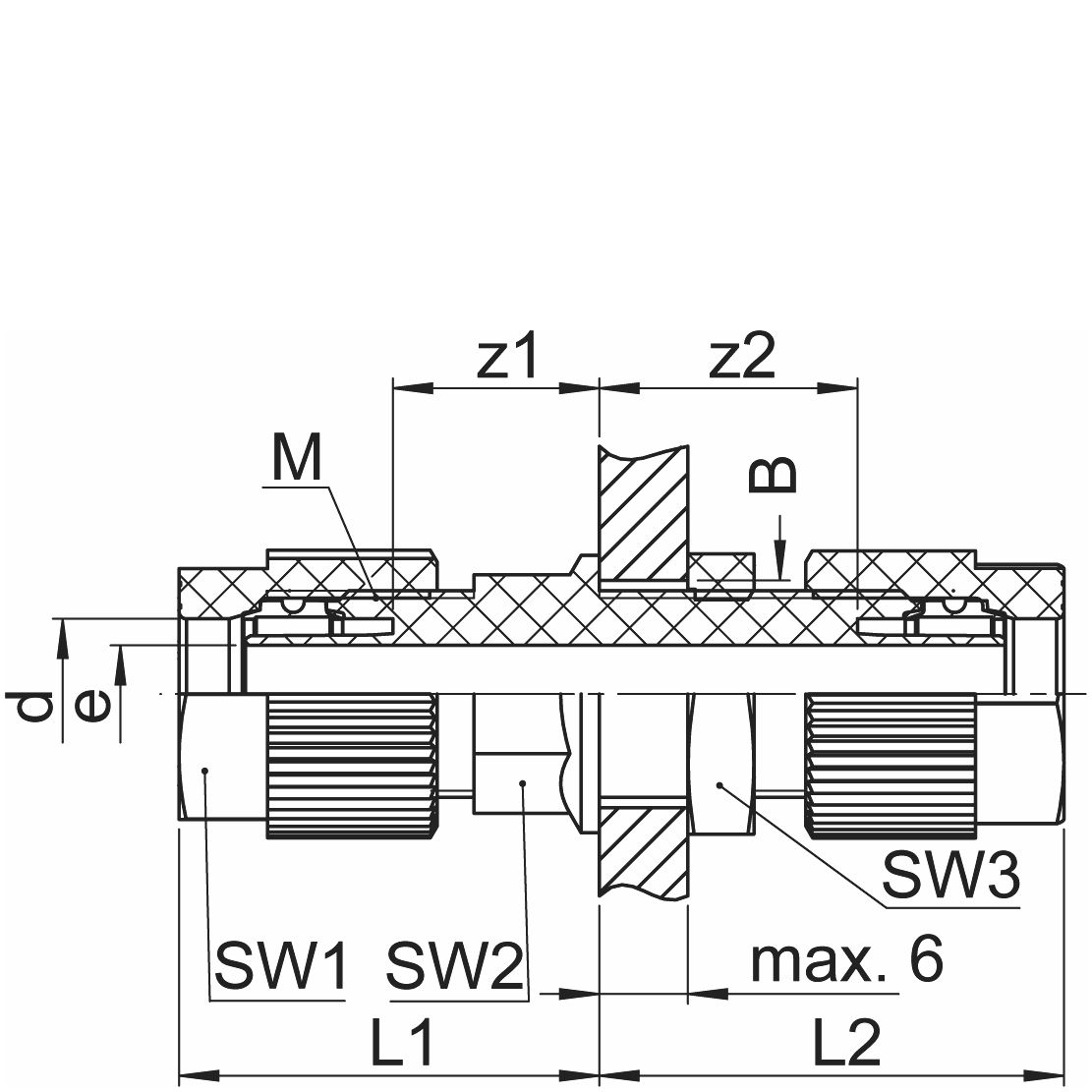

Artikelnummer	RSK	d	bar	L1/L2	B	M	SW1/SW2	SW3	z1	z2	e	Filer
1681500060		6/4	10	24/28	10.5	10 x 1	12/14	14	13	17	2.8
1681500080		8/6	10	26/30	12.5	12 x 1	14/12	17	14	18	4.8
1681500100		10/8	10	27,5/31,5	14.5	14 x 1	17/14	19	14	17.5	6.6
1681500102		10/7	10	27,5/31,5	14.5	14 x 1	17/14	19	14	17.5	5.6
1681500120		12/10	10	30,5/33	16.5	16 x 1	19/17	22	14	20	8
1681500122		12/9	10	30,5/33	16.5	16 x 1	19/17	22	14	20	7

Specifikationer


Artikelnummer	1681500060
RSK
d	6/4
bar	10
L1/L2	24/28
B	10.5
M	10 x 1
SW1/SW2	12/14
SW3	14
z1	13
z2	17
e	2.8


Artikelnummer	1681500080
RSK
d	8/6
bar	10
L1/L2	26/30
B	12.5
M	12 x 1
SW1/SW2	14/12
SW3	17
z1	14
z2	18
e	4.8


Artikelnummer	1681500100
RSK
d	10/8
bar	10
L1/L2	27,5/31,5
B	14.5
M	14 x 1
SW1/SW2	17/14
SW3	19
z1	14
z2	17.5
e	6.6


Artikelnummer	1681500102
RSK
d	10/7
bar	10
L1/L2	27,5/31,5
B	14.5
M	14 x 1
SW1/SW2	17/14
SW3	19
z1	14
z2	17.5
e	5.6


Artikelnummer	1681500120
RSK
d	12/10
bar	10
L1/L2	30,5/33
B	16.5
M	16 x 1
SW1/SW2	19/17
SW3	22
z1	14
z2	20
e	8


Artikelnummer	1681500122
RSK
d	12/9
bar	10
L1/L2	30,5/33
B	16.5
M	16 x 1
SW1/SW2	19/17
SW3	22
z1	14
z2	20
e	7

Dokument

Datablad
