SO 22421

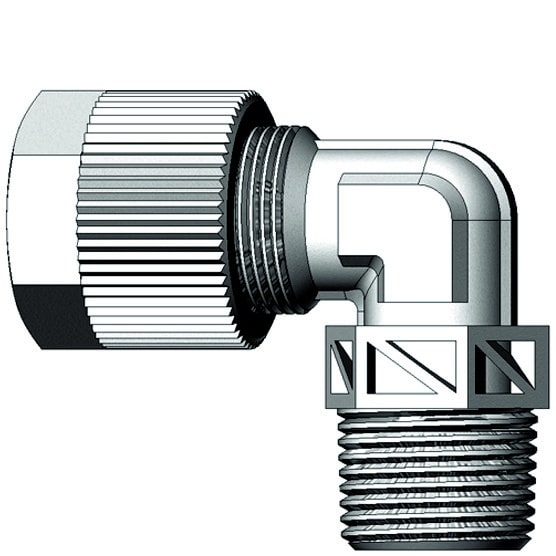

Union vinkel 90° utv. gänga

Vinkel PVDF
Utvändig gänga
PN 10

Modeller

Visa alla mått +

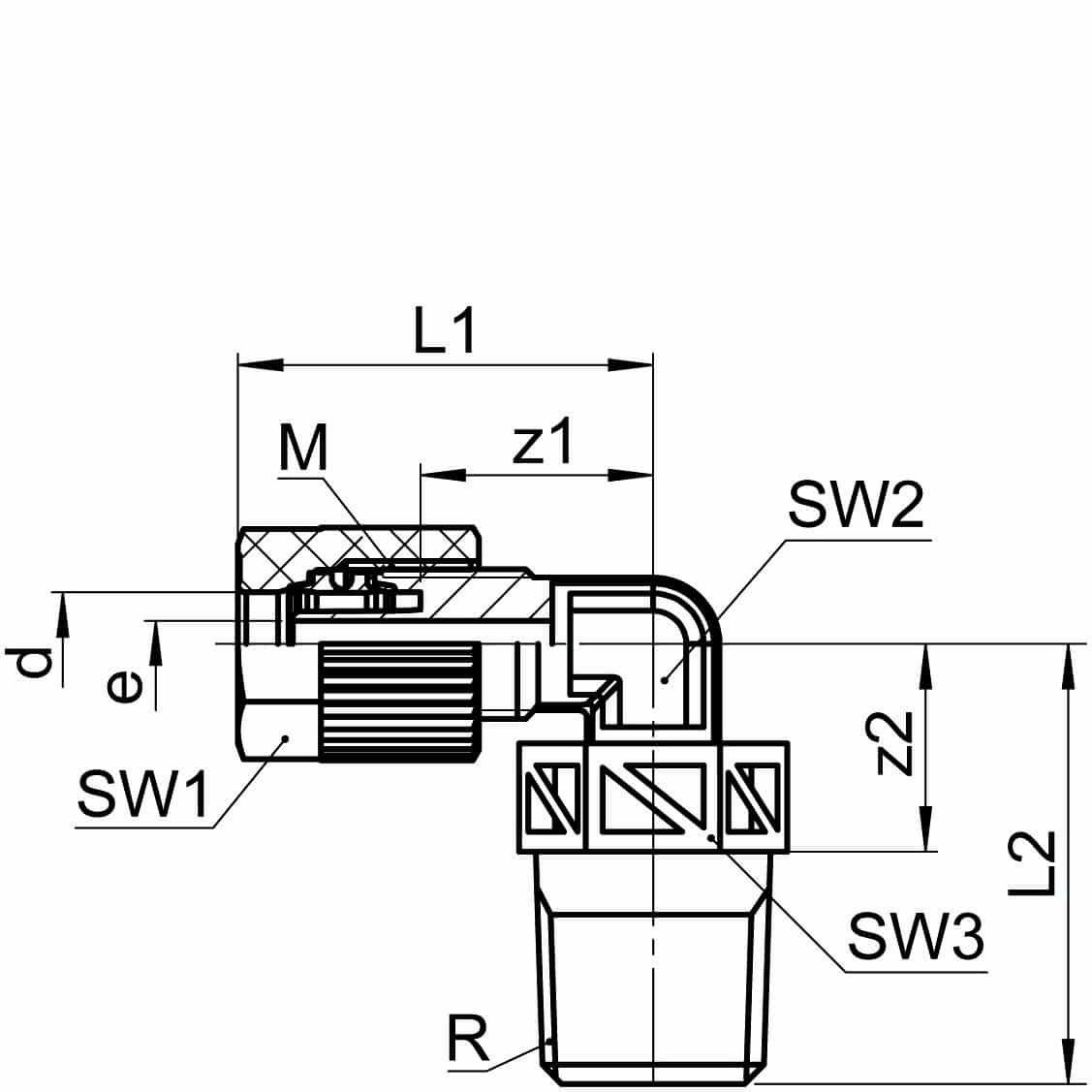

Artikelnummer	RSK	D/d×G	R	bar	M	SW1/SW2	SW3	L1	L2	z1/z2	e	Filer
1282401060			1/8	10	10 x 1	12/8	10	25	19	14/11	3.1
1282401065			1/4	10	10 x 1	12/8	14	25	24.5	14/12,5	3.1
1282401100			1/8	10	10 x 1	12/8	10	25	19	14/11	2.8
1282401110			1/4	10	10 x 1	12/8	14	25	24.5	14/12,5	2.8
1282401160			1/8	10	12 x 1	14/10	10	26.5	20	14,5/12	4.8
1282401170			1/4	10	12 x 1	14/10	14	26	25.5	14,5/13,5	4.8
1282401270			1/4	10	14 x 1	17/12	14	30	26.5	16/14,5	6.6
1282401280			3/8	10	14 x 1	17/12	17	30	27	15,5/15	6.6
1282401320			1/4	10	14 x 1	17/12	14	30	26.5	16/14,5	5.6
1282401330			3/8	10	14 x 1	17/12	17	30	27	16/15	5.6
1282401380			1/4	10	16 x 1	19/13	14	32.5	27.5	16/15,5	8
1282401390			3/8	10	16 x 1	19/13	17	32.5	28	16/16	8
1282401400			1/2	10	16 x 1	19/13	22	32.5	35.5	16/19,5	8
1282401410			1/4	10	16 x 1	19/13	14	32.5	27.5	16/15,5	7
1282401412			3/8	10	16 x 1	19/13	17	32.5	28	16/16	7
1282401414			1/2	10	16 x 1	19/13	22	32.5	35.5	16/19,5	7
1282401564			3/8	10	22 x 1,5	24/19	17	45.5	31	23/19	8
1282401566			1/2	10	22 x 1,5	24/19	22	45.5	38.5	23/22,5	12
1282402060			1/8	10	10 x 1	12/8	10	25	21	14/11	3.1
1282402065			1/4	10	10 x 1	12/8	14	25	26.5	14/12,5	3.1
1282402100			1/8	10	10 x 1	12/8	10	25	21	14/11	2.8
1282402110			1/4	10	10 x 1	12/8	14	25	26.5	14/12,5	2.8
1282402160			1/8	10	12 x 1	14/10	10	26.5	22	14,5/12	4.8
1282402170			1/4	10	12 x 1	14/10	14	26.5	27.5	14,5/13,5	4.8
1282402270			1/4	10	14 x 1	17/12	14	30	28.5	16/14,5	6.6
1282402280			3/8	10	14 x 1	17/12	17	30	29	16/15	6.6
1282402320			1/4	10	14 x 1	17/12	14	30	28.5	16/14,5	5.6
1282402330			3/8	10	14 x 1	17/12	17	30	29	16/15	5.6

Specifikationer


Artikelnummer	1282401060
RSK
R	1/8
bar	10
M	10 x 1
SW1/SW2	12/8
SW3	10
L1	25
L2	19
z1/z2	14/11
e	3.1


Artikelnummer	1282401065
RSK
R	1/4
bar	10
M	10 x 1
SW1/SW2	12/8
SW3	14
L1	25
L2	24.5
z1/z2	14/12,5
e	3.1


Artikelnummer	1282401100
RSK
R	1/8
bar	10
M	10 x 1
SW1/SW2	12/8
SW3	10
L1	25
L2	19
z1/z2	14/11
e	2.8


Artikelnummer	1282401110
RSK
R	1/4
bar	10
M	10 x 1
SW1/SW2	12/8
SW3	14
L1	25
L2	24.5
z1/z2	14/12,5
e	2.8


Artikelnummer	1282401160
RSK
R	1/8
bar	10
M	12 x 1
SW1/SW2	14/10
SW3	10
L1	26.5
L2	20
z1/z2	14,5/12
e	4.8


Artikelnummer	1282401170
RSK
R	1/4
bar	10
M	12 x 1
SW1/SW2	14/10
SW3	14
L1	26
L2	25.5
z1/z2	14,5/13,5
e	4.8


Artikelnummer	1282401270
RSK
R	1/4
bar	10
M	14 x 1
SW1/SW2	17/12
SW3	14
L1	30
L2	26.5
z1/z2	16/14,5
e	6.6


Artikelnummer	1282401280
RSK
R	3/8
bar	10
M	14 x 1
SW1/SW2	17/12
SW3	17
L1	30
L2	27
z1/z2	15,5/15
e	6.6


Artikelnummer	1282401320
RSK
R	1/4
bar	10
M	14 x 1
SW1/SW2	17/12
SW3	14
L1	30
L2	26.5
z1/z2	16/14,5
e	5.6


Artikelnummer	1282401330
RSK
R	3/8
bar	10
M	14 x 1
SW1/SW2	17/12
SW3	17
L1	30
L2	27
z1/z2	16/15
e	5.6


Artikelnummer	1282401380
RSK
R	1/4
bar	10
M	16 x 1
SW1/SW2	19/13
SW3	14
L1	32.5
L2	27.5
z1/z2	16/15,5
e	8


Artikelnummer	1282401390
RSK
R	3/8
bar	10
M	16 x 1
SW1/SW2	19/13
SW3	17
L1	32.5
L2	28
z1/z2	16/16
e	8


Artikelnummer	1282401400
RSK
R	1/2
bar	10
M	16 x 1
SW1/SW2	19/13
SW3	22
L1	32.5
L2	35.5
z1/z2	16/19,5
e	8


Artikelnummer	1282401410
RSK
R	1/4
bar	10
M	16 x 1
SW1/SW2	19/13
SW3	14
L1	32.5
L2	27.5
z1/z2	16/15,5
e	7


Artikelnummer	1282401412
RSK
R	3/8
bar	10
M	16 x 1
SW1/SW2	19/13
SW3	17
L1	32.5
L2	28
z1/z2	16/16
e	7


Artikelnummer	1282401414
RSK
R	1/2
bar	10
M	16 x 1
SW1/SW2	19/13
SW3	22
L1	32.5
L2	35.5
z1/z2	16/19,5
e	7


Artikelnummer	1282401564
RSK
R	3/8
bar	10
M	22 x 1,5
SW1/SW2	24/19
SW3	17
L1	45.5
L2	31
z1/z2	23/19
e	8


Artikelnummer	1282401566
RSK
R	1/2
bar	10
M	22 x 1,5
SW1/SW2	24/19
SW3	22
L1	45.5
L2	38.5
z1/z2	23/22,5
e	12


Artikelnummer	1282402060
RSK
R	1/8
bar	10
M	10 x 1
SW1/SW2	12/8
SW3	10
L1	25
L2	21
z1/z2	14/11
e	3.1


Artikelnummer	1282402065
RSK
R	1/4
bar	10
M	10 x 1
SW1/SW2	12/8
SW3	14
L1	25
L2	26.5
z1/z2	14/12,5
e	3.1


Artikelnummer	1282402100
RSK
R	1/8
bar	10
M	10 x 1
SW1/SW2	12/8
SW3	10
L1	25
L2	21
z1/z2	14/11
e	2.8


Artikelnummer	1282402110
RSK
R	1/4
bar	10
M	10 x 1
SW1/SW2	12/8
SW3	14
L1	25
L2	26.5
z1/z2	14/12,5
e	2.8


Artikelnummer	1282402160
RSK
R	1/8
bar	10
M	12 x 1
SW1/SW2	14/10
SW3	10
L1	26.5
L2	22
z1/z2	14,5/12
e	4.8


Artikelnummer	1282402170
RSK
R	1/4
bar	10
M	12 x 1
SW1/SW2	14/10
SW3	14
L1	26.5
L2	27.5
z1/z2	14,5/13,5
e	4.8


Artikelnummer	1282402270
RSK
R	1/4
bar	10
M	14 x 1
SW1/SW2	17/12
SW3	14
L1	30
L2	28.5
z1/z2	16/14,5
e	6.6


Artikelnummer	1282402280
RSK
R	3/8
bar	10
M	14 x 1
SW1/SW2	17/12
SW3	17
L1	30
L2	29
z1/z2	16/15
e	6.6


Artikelnummer	1282402320
RSK
R	1/4
bar	10
M	14 x 1
SW1/SW2	17/12
SW3	14
L1	30
L2	28.5
z1/z2	16/14,5
e	5.6


Artikelnummer	1282402330
RSK
R	3/8
bar	10
M	14 x 1
SW1/SW2	17/12
SW3	17
L1	30
L2	29
z1/z2	16/15
e	5.6
