SO 02421

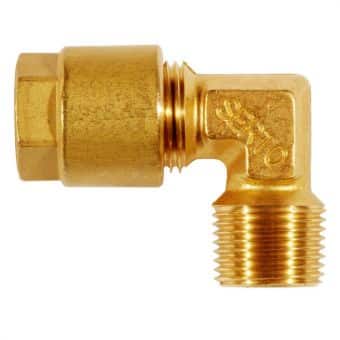

Mässings vinkelunion utv. gänga

Mässings vinkelunion utv. gänga

Modeller

Visa alla mått +

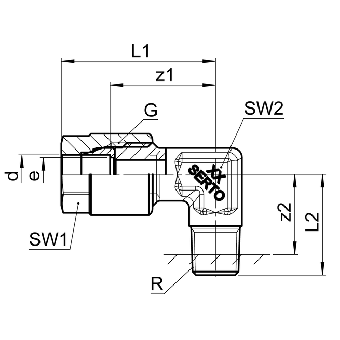

Artikelnummer	RSK	d	G	bar	R	SW1	SW2	L1	L2	z1	z2	e	Filer
2482401060		4	1/8	125	1/8	12	10	26.5	19.5	20	13.5	3.4
2482401082		5	1/8	125	1/8	12	10	27	19.5	20	13.5	4
2482401230		9.52	3/8	100	1/4	17	14	35	25	23	15	8
2482401235		9.52	3/8	100	3/8	17	14	35	25	23	16	8
2482401240		9.52	3/8	100	1/2	17	19	41	31.5	29	19	8
2482401430		12.7	1/2	100	1/4	19	17	39	25.5	26	16	7
2482401432		12.7	1/2	100	3/8	19	17	39	25	26	16	10
2482401434		12.7	1/2	100	1/2	19	19	42	31.5	29	19	12
2482401502		14	1/2	64	3/8	22	17	42.5	25	26.5	16	10
2482401504		14	1/2	64	1/2	22	19	42.5	31.5	29.5	19	12
2482401506		14	1/2	64	3/4	22	22	47.5	34	31.5	20	12
2482401532		15	1/2	64	3/8	22	17	42.5	25	26.5	16	10
2482401536		15	1/2	64	3/4	22	22	47.5	34	31.5	20	12

Specifikationer


Artikelnummer	2482401060
RSK
d	4
G	1/8
bar	125
R	1/8
SW1	12
SW2	10
L1	26.5
L2	19.5
z1	20
z2	13.5
e	3.4


Artikelnummer	2482401082
RSK
d	5
G	1/8
bar	125
R	1/8
SW1	12
SW2	10
L1	27
L2	19.5
z1	20
z2	13.5
e	4


Artikelnummer	2482401230
RSK
d	9.52
G	3/8
bar	100
R	1/4
SW1	17
SW2	14
L1	35
L2	25
z1	23
z2	15
e	8


Artikelnummer	2482401235
RSK
d	9.52
G	3/8
bar	100
R	3/8
SW1	17
SW2	14
L1	35
L2	25
z1	23
z2	16
e	8


Artikelnummer	2482401240
RSK
d	9.52
G	3/8
bar	100
R	1/2
SW1	17
SW2	19
L1	41
L2	31.5
z1	29
z2	19
e	8


Artikelnummer	2482401430
RSK
d	12.7
G	1/2
bar	100
R	1/4
SW1	19
SW2	17
L1	39
L2	25.5
z1	26
z2	16
e	7


Artikelnummer	2482401432
RSK
d	12.7
G	1/2
bar	100
R	3/8
SW1	19
SW2	17
L1	39
L2	25
z1	26
z2	16
e	10


Artikelnummer	2482401434
RSK
d	12.7
G	1/2
bar	100
R	1/2
SW1	19
SW2	19
L1	42
L2	31.5
z1	29
z2	19
e	12


Artikelnummer	2482401502
RSK
d	14
G	1/2
bar	64
R	3/8
SW1	22
SW2	17
L1	42.5
L2	25
z1	26.5
z2	16
e	10


Artikelnummer	2482401504
RSK
d	14
G	1/2
bar	64
R	1/2
SW1	22
SW2	19
L1	42.5
L2	31.5
z1	29.5
z2	19
e	12


Artikelnummer	2482401506
RSK
d	14
G	1/2
bar	64
R	3/4
SW1	22
SW2	22
L1	47.5
L2	34
z1	31.5
z2	20
e	12


Artikelnummer	2482401532
RSK
d	15
G	1/2
bar	64
R	3/8
SW1	22
SW2	17
L1	42.5
L2	25
z1	26.5
z2	16
e	10


Artikelnummer	2482401536
RSK
d	15
G	1/2
bar	64
R	3/4
SW1	22
SW2	22
L1	47.5
L2	34
z1	31.5
z2	20
e	12

Dokument

Datablad
