SBPW-PN10-WCB/PFA-PTFE

Wafer vridspjäll PN10 med hus i WCB, Spjällskiva i PFA, PTFE foder

  • Vridspjäll PFA linad
  • Material hus WCB, PTFE-foder
  • Dimension DN50 - DN1000
  • Temperaturområde från -40°C till +230°C
  • Fri axelända
  • Underhållsfri axeltätning med belleville-fjädrar
  • Finns i flera materialkombinationer
  • Inspänning mellan flänsar (wafer)
  • Minimalt underhåll
Nollställ

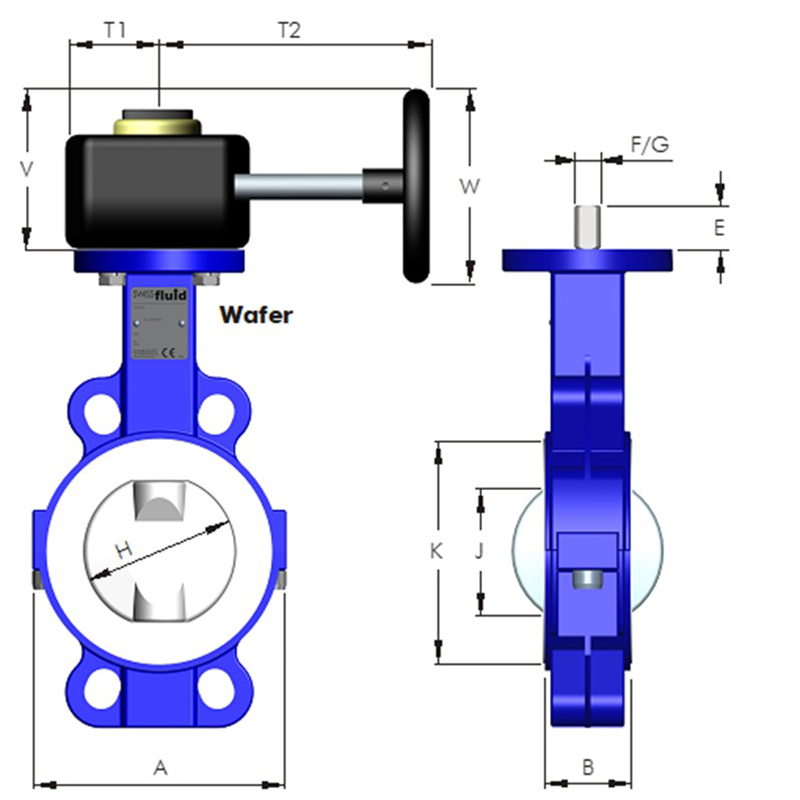

Visa alla mått +
Artikelnummer RSK DNHGDFEACKUBJWVISOFiler
SBPW-0050-A80-U85-SR-10 5060111241423118699946434212590F07
SBPW-0065-A80-U85-SR-10 65601114414231207910446463912590F07
SBPW-0080-A80-U85-SR-10 80801115914231349311946466612590F07
SBPW-0100-A80-U85-SR-10 10010014184182316210714451528612590F07
SBPW-0125-A80-U85-SR-10 125125141991823185119169515611212590F07
SBPW-0150-A80-U85-SR-10 1501501720924282481301995156141200127F07
SBPW-0200-A80-U85-SR-10 200200172392428273158249-60191200127F10
SBPW-0250-A80-U85-SR-10 250250222643040328198309-68241200127F10
SBPW-0300-A80-U85-SR-10 300300222643040378229359-78290200127F10
SBPW-0350-A80-U85-SR-10 35034027309404041625440992328300190F12
SBPW-0400-A80-U85-SR-10 400400273394040462289459102387400245F12
SBPW-0450-A80-U85-SR-10 450450143595050537308515114436400245F14
SBPW-0500-A80-U85-SR-10 500500143905050592345569127484400245F14
SBPW-0600-A80-U85-SR-10 600600144495050694399669154578400245F14
SBPW-0700-A80-U85-SR-10 700680145585050805476779165660500327F14
SBPW-0800-A80-U85-SR-10 8007802060870901110540839165761500327F16
SBPW-0900-A80-U85-SR-10 9008802568590901220586980203856500330F25
SBPW-1000-A80-U85-SR-10 10001000287681009014207541100216976500330F25
Artikelnummer SBPW-0050-A80-U85-SR-10
RSK
DN 50
H 60
G 11
D 124
F 14
E 23
A 118
C 69
K 99
U 46
B 43
J 42
W 125
V 90
ISO F07
Artikelnummer SBPW-0065-A80-U85-SR-10
RSK
DN 65
H 60
G 11
D 144
F 14
E 23
A 120
C 79
K 104
U 46
B 46
J 39
W 125
V 90
ISO F07
Artikelnummer SBPW-0080-A80-U85-SR-10
RSK
DN 80
H 80
G 11
D 159
F 14
E 23
A 134
C 93
K 119
U 46
B 46
J 66
W 125
V 90
ISO F07
Artikelnummer SBPW-0100-A80-U85-SR-10
RSK
DN 100
H 100
G 14
D 184
F 18
E 23
A 162
C 107
K 144
U 51
B 52
J 86
W 125
V 90
ISO F07
Artikelnummer SBPW-0125-A80-U85-SR-10
RSK
DN 125
H 125
G 14
D 199
F 18
E 23
A 185
C 119
K 169
U 51
B 56
J 112
W 125
V 90
ISO F07
Artikelnummer SBPW-0150-A80-U85-SR-10
RSK
DN 150
H 150
G 17
D 209
F 24
E 28
A 248
C 130
K 199
U 51
B 56
J 141
W 200
V 127
ISO F07
Artikelnummer SBPW-0200-A80-U85-SR-10
RSK
DN 200
H 200
G 17
D 239
F 24
E 28
A 273
C 158
K 249
U -
B 60
J 191
W 200
V 127
ISO F10
Artikelnummer SBPW-0250-A80-U85-SR-10
RSK
DN 250
H 250
G 22
D 264
F 30
E 40
A 328
C 198
K 309
U -
B 68
J 241
W 200
V 127
ISO F10
Artikelnummer SBPW-0300-A80-U85-SR-10
RSK
DN 300
H 300
G 22
D 264
F 30
E 40
A 378
C 229
K 359
U -
B 78
J 290
W 200
V 127
ISO F10
Artikelnummer SBPW-0350-A80-U85-SR-10
RSK
DN 350
H 340
G 27
D 309
F 40
E 40
A 416
C 254
K 409
B 92
J 328
W 300
V 190
ISO F12
Artikelnummer SBPW-0400-A80-U85-SR-10
RSK
DN 400
H 400
G 27
D 339
F 40
E 40
A 462
C 289
K 459
B 102
J 387
W 400
V 245
ISO F12
Artikelnummer SBPW-0450-A80-U85-SR-10
RSK
DN 450
H 450
G 14
D 359
F 50
E 50
A 537
C 308
K 515
B 114
J 436
W 400
V 245
ISO F14
Artikelnummer SBPW-0500-A80-U85-SR-10
RSK
DN 500
H 500
G 14
D 390
F 50
E 50
A 592
C 345
K 569
B 127
J 484
W 400
V 245
ISO F14
Artikelnummer SBPW-0600-A80-U85-SR-10
RSK
DN 600
H 600
G 14
D 449
F 50
E 50
A 694
C 399
K 669
B 154
J 578
W 400
V 245
ISO F14
Artikelnummer SBPW-0700-A80-U85-SR-10
RSK
DN 700
H 680
G 14
D 558
F 50
E 50
A 805
C 476
K 779
B 165
J 660
W 500
V 327
ISO F14
Artikelnummer SBPW-0800-A80-U85-SR-10
RSK
DN 800
H 780
G 20
D 608
F 70
E 90
A 1110
C 540
K 839
B 165
J 761
W 500
V 327
ISO F16
Artikelnummer SBPW-0900-A80-U85-SR-10
RSK
DN 900
H 880
G 25
D 685
F 90
E 90
A 1220
C 586
K 980
B 203
J 856
W 500
V 330
ISO F25
Artikelnummer SBPW-1000-A80-U85-SR-10
RSK
DN 1000
H 1000
G 28
D 768
F 100
E 90
A 1420
C 754
K 1100
B 216
J 976
W 500
V 330
ISO F25
Utökat produktblad
Utökat produktblad

Tillbehör
H/SBP

Handtag till vridspjäll SBP

GEAR/SBP

Snäckväxel till vridspjäll SBP
