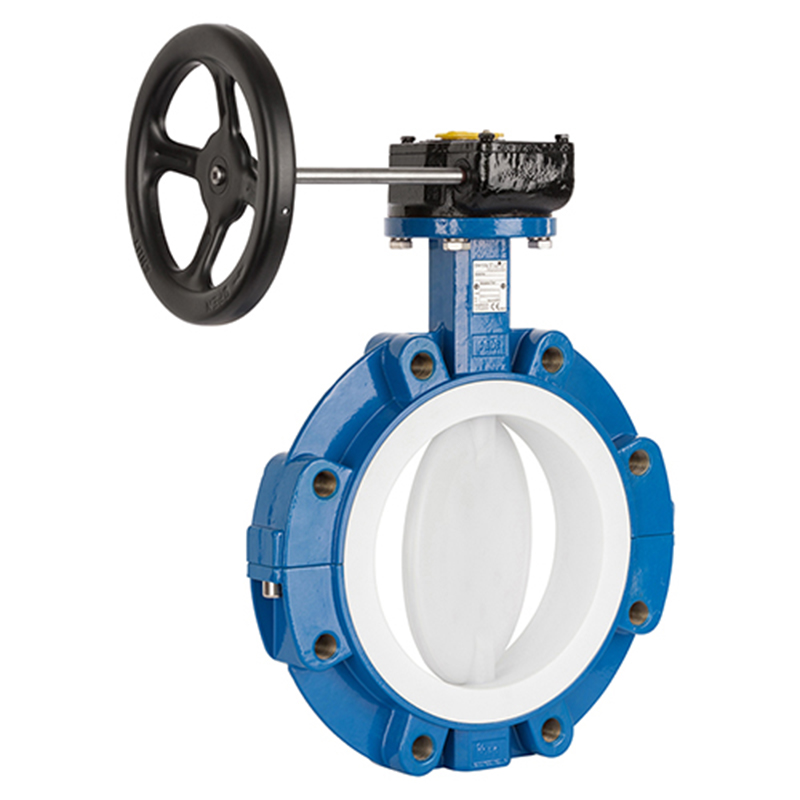

SBPL-PN16-WCB/PFA-PTFE

Luggat vridspjäll PN16 med hus i WCB, Spjällskiva i PFA, PTFE foder

  • Vridspjäll PFA linad
  • Material hus WCB, PTFE-foder
  • DIN PN16
  • Dimension DN25 - DN1000
  • Temperaturområde från -40°C till +230°C
  • Luggad
  • Fri axelända
  • Underhållsfri axeltätning med belleville-fjädrar
  • Finns i flera materialkombinationer
  • Inspänning mellan flänsar (wafer) eller luggat utförande
  • Minimalt underhåll
Nollställ

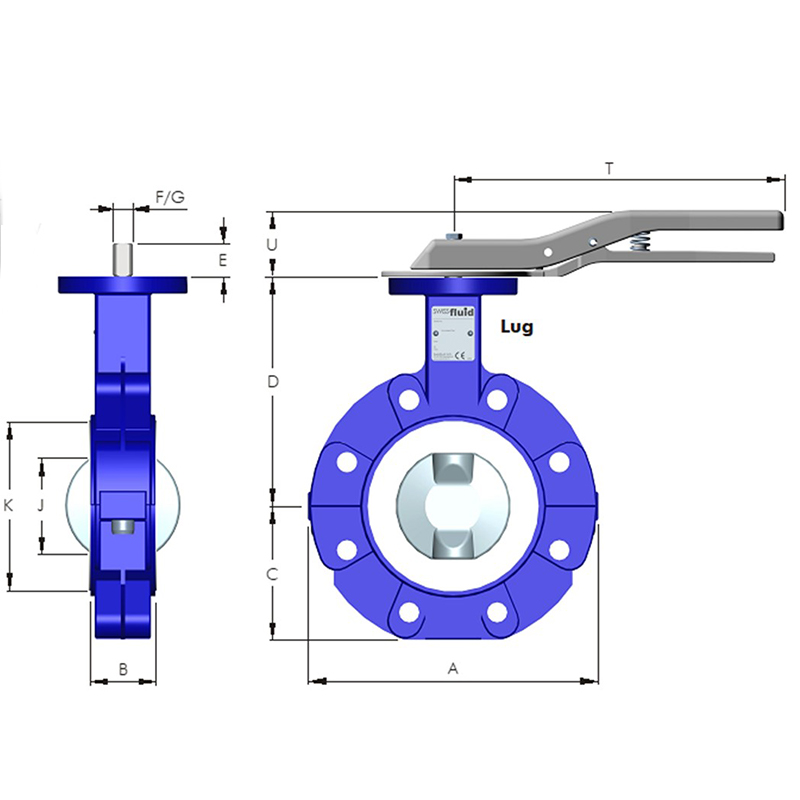

Visa alla mått +
Artikelnummer RSK DNHGDFEACKUBJWVISOFiler
SBPL-0200-A80-U85-SR-16 200200172392428349158249-60191200127F10
SBPL-0250-A80-U85-SR-16 250250222643040400198309-68241200127F10
SBPL-0300-A80-U85-SR-16 300300222643040470229359-78290200127F10
SBPL-0350-A80-U85-SR-16 35034027309404053025440992328300190F12
SBPL-0400-A80-U85-SR-16 400400273394040596289459102387400245F12
SBPL-0450-A80-U85-SR-16 450450143595050630308515114436400245F14
SBPL-0500-A80-U85-SR-16 500500143905050698345569127484400245F14
SBPL-0600-A80-U85-SR-16 600600144495050812399669154578400245F14
SBPL-0700-A80-U85-SR-16 7006801455850501020476779165660500327F14
SBPL-0800-A80-U85-SR-16 8007802060870901110540839165761500327F16
SBPL-0900-A80-U85-SR-16 9008802568590901220586980203856500330F25
SBPL-1000-A80-U85-SR-16 10001000287681009014207541100216976500330F25
Artikelnummer SBPL-0200-A80-U85-SR-16
RSK
DN 200
H 200
G 17
D 239
F 24
E 28
A 349
C 158
K 249
U -
B 60
J 191
W 200
V 127
ISO F10
Artikelnummer SBPL-0250-A80-U85-SR-16
RSK
DN 250
H 250
G 22
D 264
F 30
E 40
A 400
C 198
K 309
U -
B 68
J 241
W 200
V 127
ISO F10
Artikelnummer SBPL-0300-A80-U85-SR-16
RSK
DN 300
H 300
G 22
D 264
F 30
E 40
A 470
C 229
K 359
U -
B 78
J 290
W 200
V 127
ISO F10
Artikelnummer SBPL-0350-A80-U85-SR-16
RSK
DN 350
H 340
G 27
D 309
F 40
E 40
A 530
C 254
K 409
B 92
J 328
W 300
V 190
ISO F12
Artikelnummer SBPL-0400-A80-U85-SR-16
RSK
DN 400
H 400
G 27
D 339
F 40
E 40
A 596
C 289
K 459
B 102
J 387
W 400
V 245
ISO F12
Artikelnummer SBPL-0450-A80-U85-SR-16
RSK
DN 450
H 450
G 14
D 359
F 50
E 50
A 630
C 308
K 515
B 114
J 436
W 400
V 245
ISO F14
Artikelnummer SBPL-0500-A80-U85-SR-16
RSK
DN 500
H 500
G 14
D 390
F 50
E 50
A 698
C 345
K 569
B 127
J 484
W 400
V 245
ISO F14
Artikelnummer SBPL-0600-A80-U85-SR-16
RSK
DN 600
H 600
G 14
D 449
F 50
E 50
A 812
C 399
K 669
B 154
J 578
W 400
V 245
ISO F14
Artikelnummer SBPL-0700-A80-U85-SR-16
RSK
DN 700
H 680
G 14
D 558
F 50
E 50
A 1020
C 476
K 779
B 165
J 660
W 500
V 327
ISO F14
Artikelnummer SBPL-0800-A80-U85-SR-16
RSK
DN 800
H 780
G 20
D 608
F 70
E 90
A 1110
C 540
K 839
B 165
J 761
W 500
V 327
ISO F16
Artikelnummer SBPL-0900-A80-U85-SR-16
RSK
DN 900
H 880
G 25
D 685
F 90
E 90
A 1220
C 586
K 980
B 203
J 856
W 500
V 330
ISO F25
Artikelnummer SBPL-1000-A80-U85-SR-16
RSK
DN 1000
H 1000
G 28
D 768
F 100
E 90
A 1420
C 754
K 1100
B 216
J 976
W 500
V 330
ISO F25
Datablad
Produktblad
Utökat produktblad
Utökat produktblad

Tillbehör
H/SBP

Handtag till vridspjäll SBP

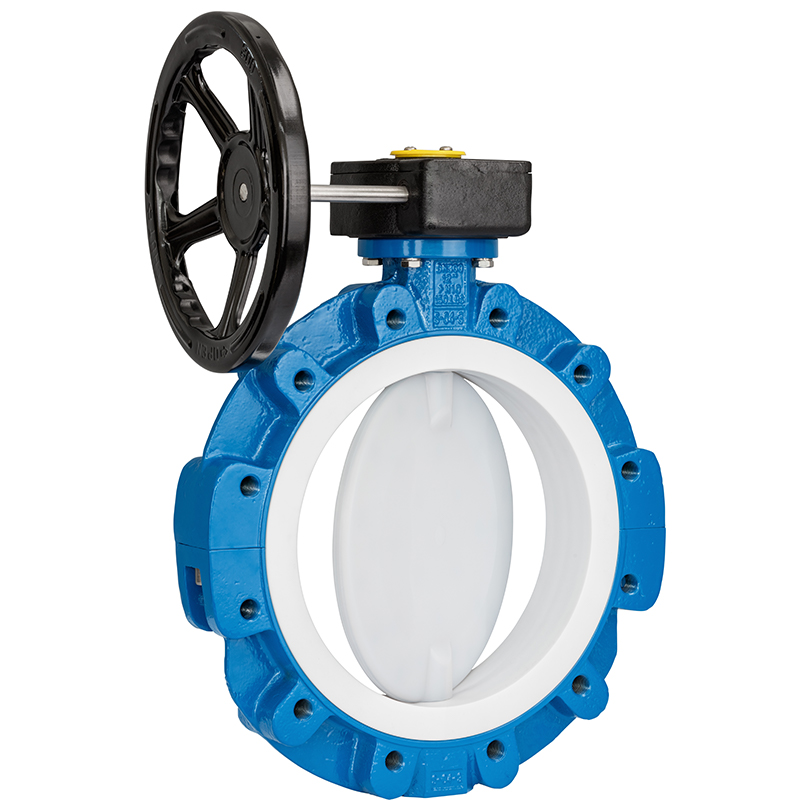

GEAR/SBP

Snäckväxel till vridspjäll SBP
