QDE17

Kraghylsa SDR17

  • PE100-RC Kraghylsa
  • Kort skänkel
  • SDR1 7 Vatten PN 10 Gas PN 6
  • Större dimensioner och SDR26, 33 och 41 mot förfrågan
  • Om artikelnummer innehåller RC så är materialet PE100-RC
Nollställ
Visa alla mått +

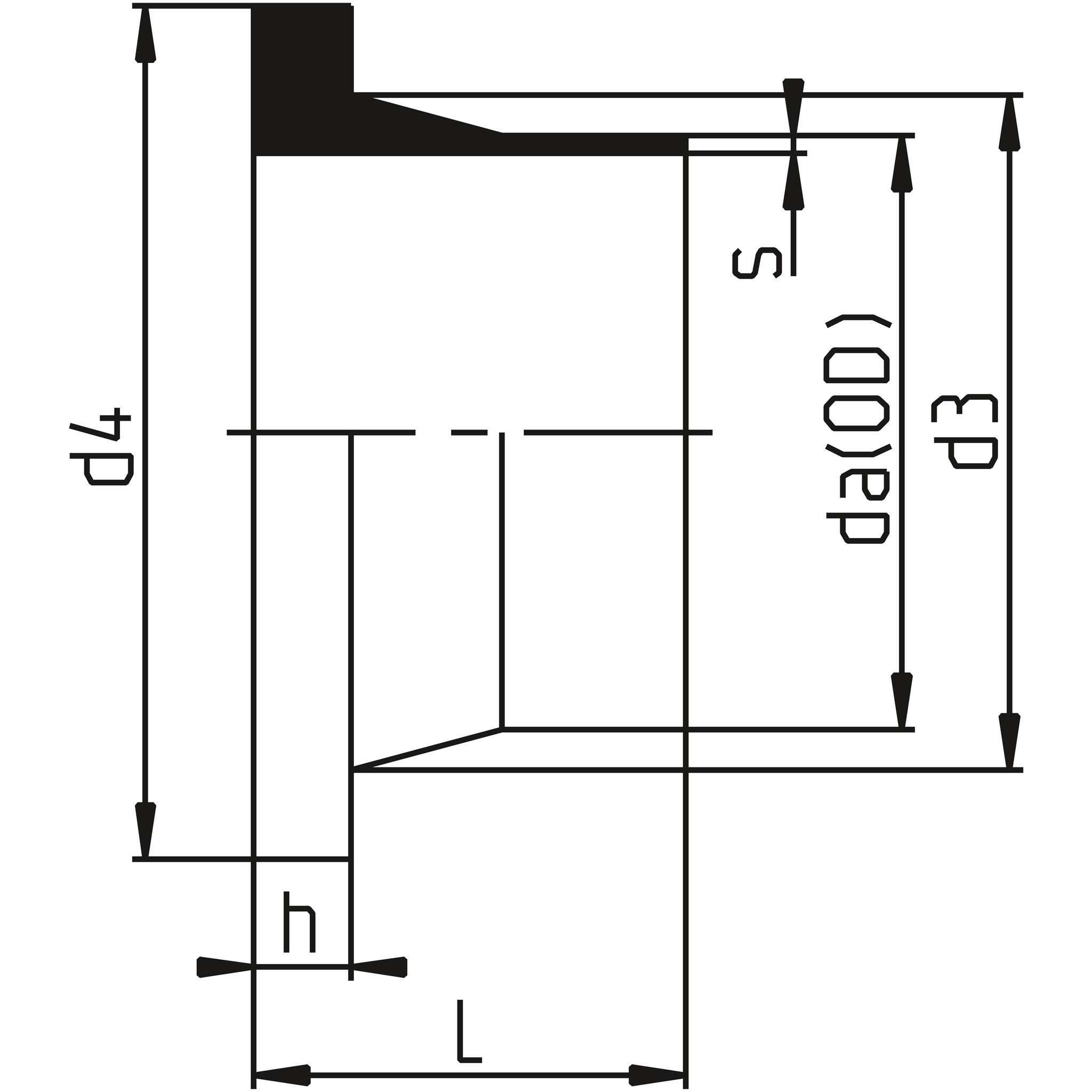

Artikelnummer RSK RSKda(OD)SDRsLhd3d4Filer
QDE17-RC-050 79159050 26481650SDR17350126188
QDE17-RC-063 079159063 243431763SDR173.8501475102
QDE17-RC-075 079159075 243431875SDR174.5501689122 CAD/Step
QDE17-RC-090 079159090 243431990SDR175.48117105138 CAD/Step
QDE17-RC-110 079159110 2434320110SDR176.68018125158 CAD/Step
QDE17-RC-125 079159125 2434321125SDR177.48418132158 CAD/Step
QDE17-RC-140 079159140 2434322140SDR178.39218155188 CAD/Step
QDE17-RC-160 079159160 2434323160SDR179.59218175212 CAD/Step
QDE17-RC-180 079159180 2434324180SDR1710.79220183212 CAD/Step
QDE17-RC-200 079159200 2434325200SDR1711.911024232268 CAD/Step
QDE17-RC-225 079159225 2434326225SDR1713.4112.524235268 CAD/Step
QDE17-RC-250 079159250 2434327250SDR1714.813225285320 CAD/Step
QDE17-RC-280 079159280 2434328280SDR1716.612825288320 CAD/Step
QDE17-RC-315 079159315 2434329315SDR1718.713625335370 CAD/Step
QDE17-RC-355 079159355 2431904355SDR1721.115030373430 CAD/Step
QDE17-RC-400 079159400 2431905400SDR1723.715533427482 CAD/Step
QDE17-RC-450 079159450 2431906450SDR1726.716846514585 CAD/Step
QDE17-RC-500 079159500 2431907500SDR1729.717046530585 CAD/Step
QDE17-RC-560 079159560 2525877560SDR1733.217550615685 CAD/Step
QDE17-RC-630 079159630 2431909630SDR1737.418050642685 CAD/Step
QDE17-RC-1000 1000SDR1759,3160751.0471.110
Artikelnummer QDE17-RC-050
RSK 79159050
RSK 264816
da(OD) 50
SDR SDR17
s 3
L 50
h 12
d3 61
d4 88
Artikelnummer QDE17-RC-063
RSK 079159063
RSK 2434317
da(OD) 63
SDR SDR17
s 3.8
L 50
h 14
d3 75
d4 102
Artikelnummer QDE17-RC-075
RSK 079159075
RSK 2434318
da(OD) 75
SDR SDR17
s 4.5
L 50
h 16
d3 89
d4 122
Artikelnummer QDE17-RC-090
RSK 079159090
RSK 2434319
da(OD) 90
SDR SDR17
s 5.4
L 81
h 17
d3 105
d4 138
Artikelnummer QDE17-RC-110
RSK 079159110
RSK 2434320
da(OD) 110
SDR SDR17
s 6.6
L 80
h 18
d3 125
d4 158
Artikelnummer QDE17-RC-125
RSK 079159125
RSK 2434321
da(OD) 125
SDR SDR17
s 7.4
L 84
h 18
d3 132
d4 158
Artikelnummer QDE17-RC-140
RSK 079159140
RSK 2434322
da(OD) 140
SDR SDR17
s 8.3
L 92
h 18
d3 155
d4 188
Artikelnummer QDE17-RC-160
RSK 079159160
RSK 2434323
da(OD) 160
SDR SDR17
s 9.5
L 92
h 18
d3 175
d4 212
Artikelnummer QDE17-RC-180
RSK 079159180
RSK 2434324
da(OD) 180
SDR SDR17
s 10.7
L 92
h 20
d3 183
d4 212
Artikelnummer QDE17-RC-200
RSK 079159200
RSK 2434325
da(OD) 200
SDR SDR17
s 11.9
L 110
h 24
d3 232
d4 268
Artikelnummer QDE17-RC-225
RSK 079159225
RSK 2434326
da(OD) 225
SDR SDR17
s 13.4
L 112.5
h 24
d3 235
d4 268
Artikelnummer QDE17-RC-250
RSK 079159250
RSK 2434327
da(OD) 250
SDR SDR17
s 14.8
L 132
h 25
d3 285
d4 320
Artikelnummer QDE17-RC-280
RSK 079159280
RSK 2434328
da(OD) 280
SDR SDR17
s 16.6
L 128
h 25
d3 288
d4 320
Artikelnummer QDE17-RC-315
RSK 079159315
RSK 2434329
da(OD) 315
SDR SDR17
s 18.7
L 136
h 25
d3 335
d4 370
Artikelnummer QDE17-RC-355
RSK 079159355
RSK 2431904
da(OD) 355
SDR SDR17
s 21.1
L 150
h 30
d3 373
d4 430
Artikelnummer QDE17-RC-400
RSK 079159400
RSK 2431905
da(OD) 400
SDR SDR17
s 23.7
L 155
h 33
d3 427
d4 482
Artikelnummer QDE17-RC-450
RSK 079159450
RSK 2431906
da(OD) 450
SDR SDR17
s 26.7
L 168
h 46
d3 514
d4 585
Artikelnummer QDE17-RC-500
RSK 079159500
RSK 2431907
da(OD) 500
SDR SDR17
s 29.7
L 170
h 46
d3 530
d4 585
Artikelnummer QDE17-RC-560
RSK 079159560
RSK 2525877
da(OD) 560
SDR SDR17
s 33.2
L 175
h 50
d3 615
d4 685
Artikelnummer QDE17-RC-630
RSK 079159630
RSK 2431909
da(OD) 630
SDR SDR17
s 37.4
L 180
h 50
d3 642
d4 685
Artikelnummer QDE17-RC-710
RSK 079159710
da(OD) 710
SDR SDR17
s 42,1
L 170
h 50
d3 737
d4 800
Artikelnummer QDE17-RC-1000
RSK
da(OD) 1000
SDR SDR17
s 59,3
L 160
h 75
d3 1.047
d4 1.110
