QDE11

Kraghylsa SDR11

PE100-RC Kraghylsa
Kort skänkel
SDR11 Vatten PN 16 Gas PN 10
Större dimensioner och SDR26, 33 och 41 mot förfrågan
Om artikelnummer innehåller RC så är materialet PE100-RC

Modeller

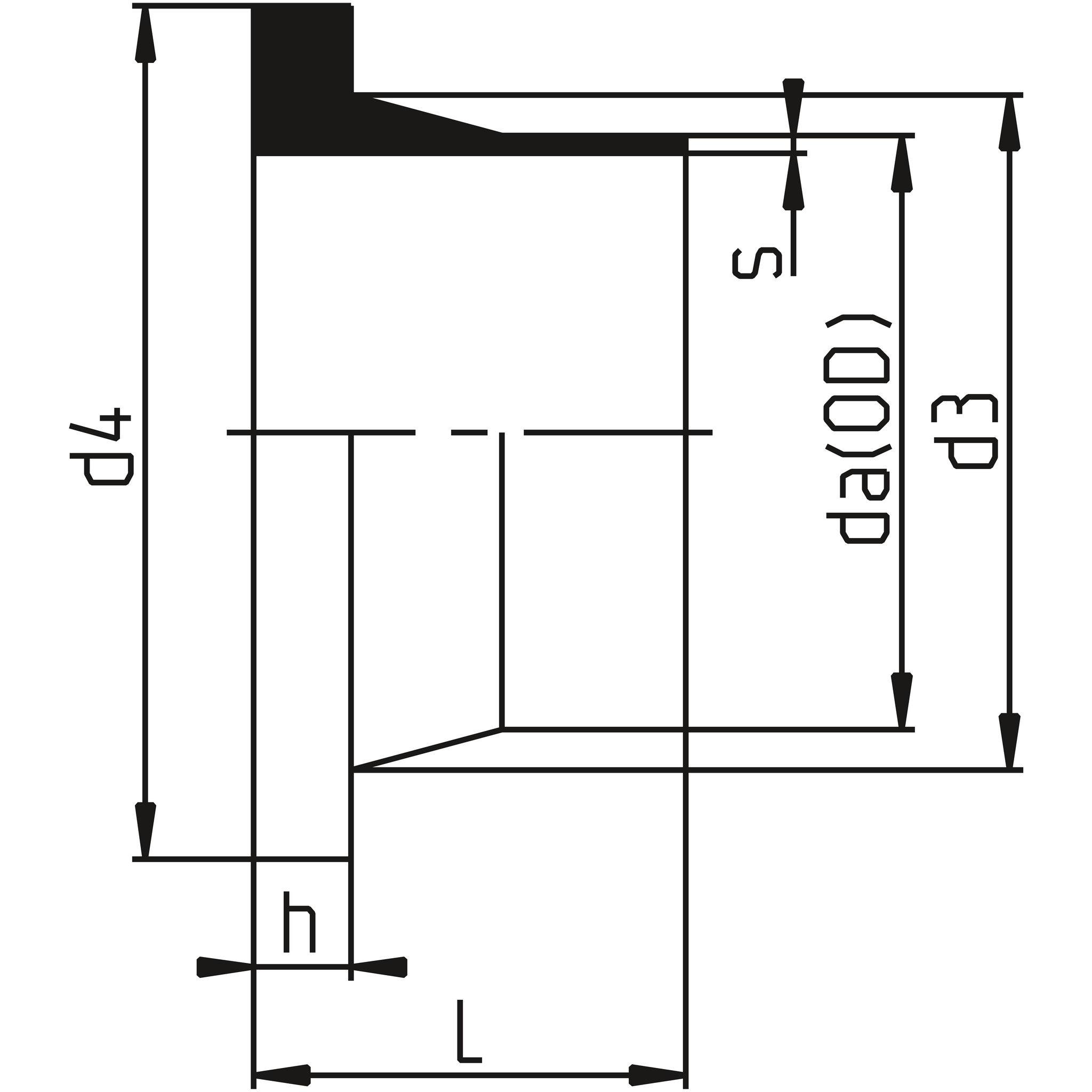

Visa alla mått +

Artikelnummer	RSK	RSK	da(OD)	SDR	s	L	h	d3	d4	Filer
QDE11-RC-020	079259020	2434297	20	SDR11	2	52	7	27	45	CAD/Step
QDE11-RC-025	079259025	2434298	25	SDR11	2.3	50	9	33	58
QDE11-RC-032	079259032	2434299	32	SDR11	3	50	10	40	68	CAD/Step
QDE11-RC-040	079259040	2434300	40	SDR11	3.7	50	11	50	78	CAD/Step
QDE11-RC-050	079259050	2434301	50	SDR11	4.6	53	12	61	88	CAD/Step
QDE11-RC-063	079259063	2434302	63	SDR11	5.8	50	14	75	102	CAD/Step
QDE11-RC-075	079259075	2434303	75	SDR11	6.8	50.5	16	89	122	CAD/Step
QDE11-RC-090	079259090	2434304	90	SDR11	8.2	80	17	105	138	CAD/Step
QDE11-RC-110	079259110	2434305	110	SDR11	10	80	18	125	158	CAD/Step
QDE11-RC-125	079259125	2434306	125	SDR11	11.4	80	25	132	158	CAD/Step
QDE11-RC-140	079259140	2434307	140	SDR11	12.7	92	25	155	188
QDE11-RC-160	079259160	2434308	160	SDR11	14.6	92	25	175	212	CAD/Step
QDE11-RC-180	079259180	2434309	180	SDR11	16.4	93	30	183	212
QDE11-RC-200	079259200	2434310	200	SDR11	18.2	114	32	232	268	CAD/Step
QDE11-RC-225	079259225	2434311	225	SDR11	20.5	113	32	235	268	CAD/Step
QDE11-RC-250	079259250	2434312	250	SDR11	22.7	130	35	285	320	CAD/Step
QDE11-RC-280	079259280	2434313	280	SDR11	25.4	128	35	288	320
QDE11-RC-315	079259315	2434314	315	SDR11	28.6	136	35	335	370	CAD/Step
QDE11-RC-355	079259355	2431928	355	SDR11	32.2	150	40	373	430	CAD/Step
QDE11-RC-400	079259400	2431929	400	SDR11	36.3	155	46	427	482	CAD/Step
QDE11-RC-450	079259450	2431930	450	SDR11	40.9	166	60	541	585	CAD/Step
QDE11-RC-500	079259500	2431931	500	SDR11	45.4	175	60	530	585	CAD/Step
QDE11-RC-560	079259560	2434315	560	SD11	50.8	180	60	615	685	CAD/Step
QDE11-RC-630	079259630	2434316	630	SDR11	57.2	175	60	642	685	CAD/Step

Specifikationer


Artikelnummer	QDE11-RC-020
RSK	079259020
RSK	2434297
da(OD)	20
SDR	SDR11
s	2
L	52
h	7
d3	27
d4	45


Artikelnummer	QDE11-RC-025
RSK	079259025
RSK	2434298
da(OD)	25
SDR	SDR11
s	2.3
L	50
h	9
d3	33
d4	58


Artikelnummer	QDE11-RC-032
RSK	079259032
RSK	2434299
da(OD)	32
SDR	SDR11
s	3
L	50
h	10
d3	40
d4	68


Artikelnummer	QDE11-RC-040
RSK	079259040
RSK	2434300
da(OD)	40
SDR	SDR11
s	3.7
L	50
h	11
d3	50
d4	78


Artikelnummer	QDE11-RC-050
RSK	079259050
RSK	2434301
da(OD)	50
SDR	SDR11
s	4.6
L	53
h	12
d3	61
d4	88


Artikelnummer	QDE11-RC-063
RSK	079259063
RSK	2434302
da(OD)	63
SDR	SDR11
s	5.8
L	50
h	14
d3	75
d4	102


Artikelnummer	QDE11-RC-075
RSK	079259075
RSK	2434303
da(OD)	75
SDR	SDR11
s	6.8
L	50.5
h	16
d3	89
d4	122


Artikelnummer	QDE11-RC-090
RSK	079259090
RSK	2434304
da(OD)	90
SDR	SDR11
s	8.2
L	80
h	17
d3	105
d4	138


Artikelnummer	QDE11-RC-110
RSK	079259110
RSK	2434305
da(OD)	110
SDR	SDR11
s	10
L	80
h	18
d3	125
d4	158


Artikelnummer	QDE11-RC-125
RSK	079259125
RSK	2434306
da(OD)	125
SDR	SDR11
s	11.4
L	80
h	25
d3	132
d4	158


Artikelnummer	QDE11-RC-140
RSK	079259140
RSK	2434307
da(OD)	140
SDR	SDR11
s	12.7
L	92
h	25
d3	155
d4	188


Artikelnummer	QDE11-RC-160
RSK	079259160
RSK	2434308
da(OD)	160
SDR	SDR11
s	14.6
L	92
h	25
d3	175
d4	212


Artikelnummer	QDE11-RC-180
RSK	079259180
RSK	2434309
da(OD)	180
SDR	SDR11
s	16.4
L	93
h	30
d3	183
d4	212


Artikelnummer	QDE11-RC-200
RSK	079259200
RSK	2434310
da(OD)	200
SDR	SDR11
s	18.2
L	114
h	32
d3	232
d4	268


Artikelnummer	QDE11-RC-225
RSK	079259225
RSK	2434311
da(OD)	225
SDR	SDR11
s	20.5
L	113
h	32
d3	235
d4	268


Artikelnummer	QDE11-RC-250
RSK	079259250
RSK	2434312
da(OD)	250
SDR	SDR11
s	22.7
L	130
h	35
d3	285
d4	320


Artikelnummer	QDE11-RC-280
RSK	079259280
RSK	2434313
da(OD)	280
SDR	SDR11
s	25.4
L	128
h	35
d3	288
d4	320


Artikelnummer	QDE11-RC-315
RSK	079259315
RSK	2434314
da(OD)	315
SDR	SDR11
s	28.6
L	136
h	35
d3	335
d4	370


Artikelnummer	QDE11-RC-355
RSK	079259355
RSK	2431928
da(OD)	355
SDR	SDR11
s	32.2
L	150
h	40
d3	373
d4	430


Artikelnummer	QDE11-RC-400
RSK	079259400
RSK	2431929
da(OD)	400
SDR	SDR11
s	36.3
L	155
h	46
d3	427
d4	482


Artikelnummer	QDE11-RC-450
RSK	079259450
RSK	2431930
da(OD)	450
SDR	SDR11
s	40.9
L	166
h	60
d3	541
d4	585


Artikelnummer	QDE11-RC-500
RSK	079259500
RSK	2431931
da(OD)	500
SDR	SDR11
s	45.4
L	175
h	60
d3	530
d4	585


Artikelnummer	QDE11-RC-560
RSK	079259560
RSK	2434315
da(OD)	560
SDR	SD11
s	50.8
L	180
h	60
d3	615
d4	685


Artikelnummer	QDE11-RC-630
RSK	079259630
RSK	2434316
da(OD)	630
SDR	SDR11
s	57.2
L	175
h	60
d3	642
d4	685

Dokument

Datablad

Teknisk information

Teknisk information
