QBM-HP

Kraghylsa SDR11

PP-Pure Kraghylsa
SDR11
Kort skänkel
Formsprutad

Modeller

Visa alla mått +

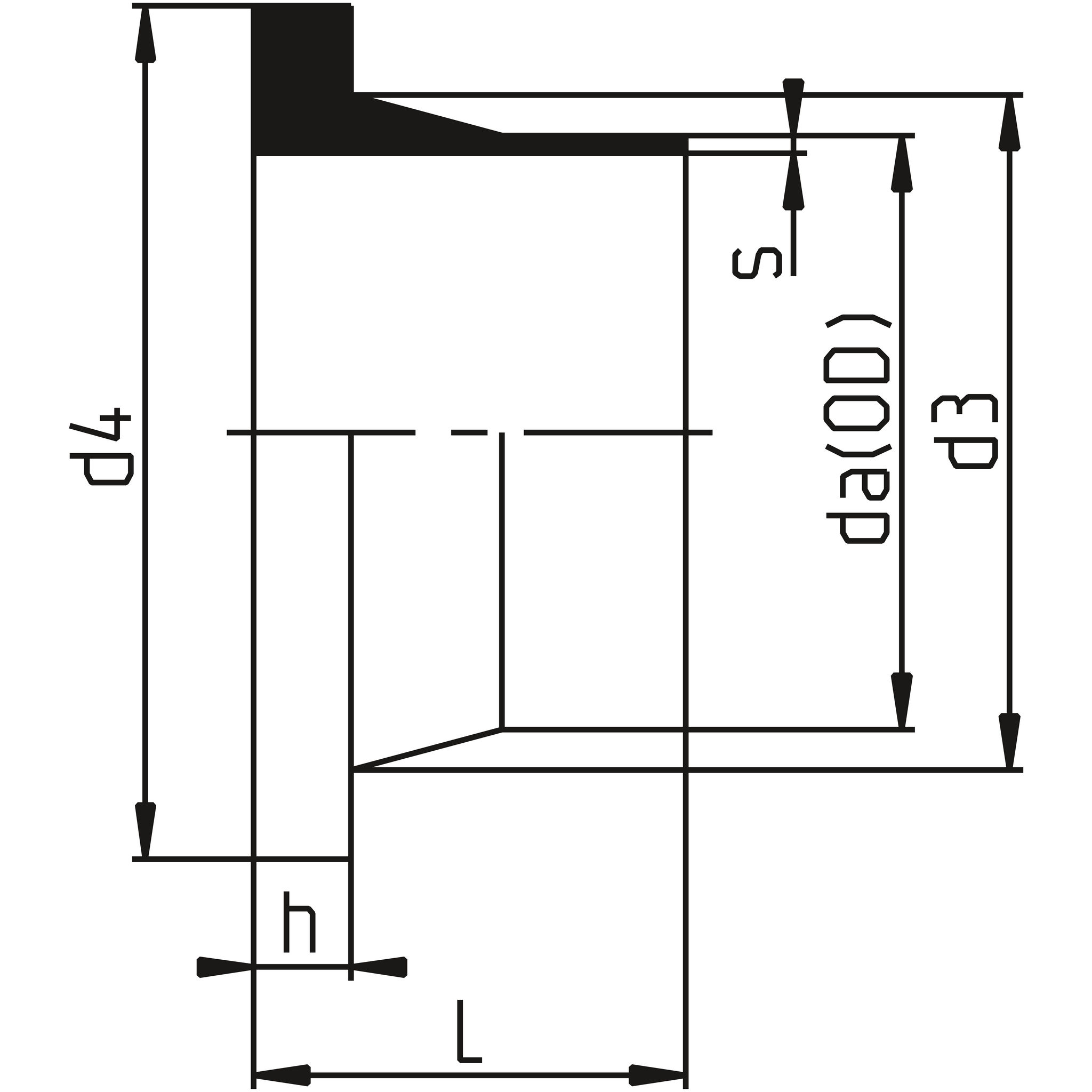

Artikelnummer	RSK	da(OD)	SDR	s	L	d3	d4	h	Filer
QBM-HP11-020		20	SDR11	1.9	52	27	45	7
QBM-HP11-025		25	SDR11	2.3	52	33	58	9
QBM-HP11-032		32	SDR11	2.9	50	40	68	10
QBM-HP11-040		40	SDR11	3.7	52	50	78	11
QBM-HP11-050		50	SDR11	4.6	53	61	88	12
QBM-HP11-063		63	SDR11	5.8	50	75	102	14
QBM-HP11-075		75	SDR11	6.8	50.5	89	122	16
QBM-HP11-090		90	SDR11	8.2	82	105	138	17
QBM-HP11-110		110	SDR11	10	82	125	158	18
QBM-HP11-125		125	SDR11	11.4	80	132	158	25
QBM-HP11-140		140	SDR11	12.7	92	155	188	25
QBM-HP11-160		160	SDR11	14.6	92	175	212	25
QBM-HP11-180		180	SDR11	16.4	93	183	212	30
QBM-HP11-200		200	SDR11	18.2	114	232	268	32
QBM-HP11-225		225	SDR11	20.5	113	235	268	32
QBM-HP11-250		250	SDR11	22.7	130	285	320	35
QBM-HP11-280		280	SDR11	25.4	128	288	320	35
QBM-HP11-315		315	SDR11	28.6	136	335	370	35

Specifikationer


Artikelnummer	QBM-HP11-020
RSK
da(OD)	20
SDR	SDR11
s	1.9
L	52
d3	27
d4	45
h	7


Artikelnummer	QBM-HP11-025
RSK
da(OD)	25
SDR	SDR11
s	2.3
L	52
d3	33
d4	58
h	9


Artikelnummer	QBM-HP11-032
RSK
da(OD)	32
SDR	SDR11
s	2.9
L	50
d3	40
d4	68
h	10


Artikelnummer	QBM-HP11-040
RSK
da(OD)	40
SDR	SDR11
s	3.7
L	52
d3	50
d4	78
h	11


Artikelnummer	QBM-HP11-050
RSK
da(OD)	50
SDR	SDR11
s	4.6
L	53
d3	61
d4	88
h	12


Artikelnummer	QBM-HP11-063
RSK
da(OD)	63
SDR	SDR11
s	5.8
L	50
d3	75
d4	102
h	14


Artikelnummer	QBM-HP11-075
RSK
da(OD)	75
SDR	SDR11
s	6.8
L	50.5
d3	89
d4	122
h	16


Artikelnummer	QBM-HP11-090
RSK
da(OD)	90
SDR	SDR11
s	8.2
L	82
d3	105
d4	138
h	17


Artikelnummer	QBM-HP11-110
RSK
da(OD)	110
SDR	SDR11
s	10
L	82
d3	125
d4	158
h	18


Artikelnummer	QBM-HP11-125
RSK
da(OD)	125
SDR	SDR11
s	11.4
L	80
d3	132
d4	158
h	25


Artikelnummer	QBM-HP11-140
RSK
da(OD)	140
SDR	SDR11
s	12.7
L	92
d3	155
d4	188
h	25


Artikelnummer	QBM-HP11-160
RSK
da(OD)	160
SDR	SDR11
s	14.6
L	92
d3	175
d4	212
h	25


Artikelnummer	QBM-HP11-180
RSK
da(OD)	180
SDR	SDR11
s	16.4
L	93
d3	183
d4	212
h	30


Artikelnummer	QBM-HP11-200
RSK
da(OD)	200
SDR	SDR11
s	18.2
L	114
d3	232
d4	268
h	32


Artikelnummer	QBM-HP11-225
RSK
da(OD)	225
SDR	SDR11
s	20.5
L	113
d3	235
d4	268
h	32


Artikelnummer	QBM-HP11-250
RSK
da(OD)	250
SDR	SDR11
s	22.7
L	130
d3	285
d4	320
h	35


Artikelnummer	QBM-HP11-280
RSK
da(OD)	280
SDR	SDR11
s	25.4
L	128
d3	288
d4	320
h	35


Artikelnummer	QBM-HP11-315
RSK
da(OD)	315
SDR	SDR11
s	28.6
L	136
d3	335
d4	370
h	35
