PF-HEL11

Poly-Flo vinkel 45° SDR11

  • Vinkel 45° Poly-Flo dubbelrörsystem
  • SDR 11
  • PE100-RC
  • För simultansvetsning
  • Färg: Svart
Nollställ
Visa alla mått +

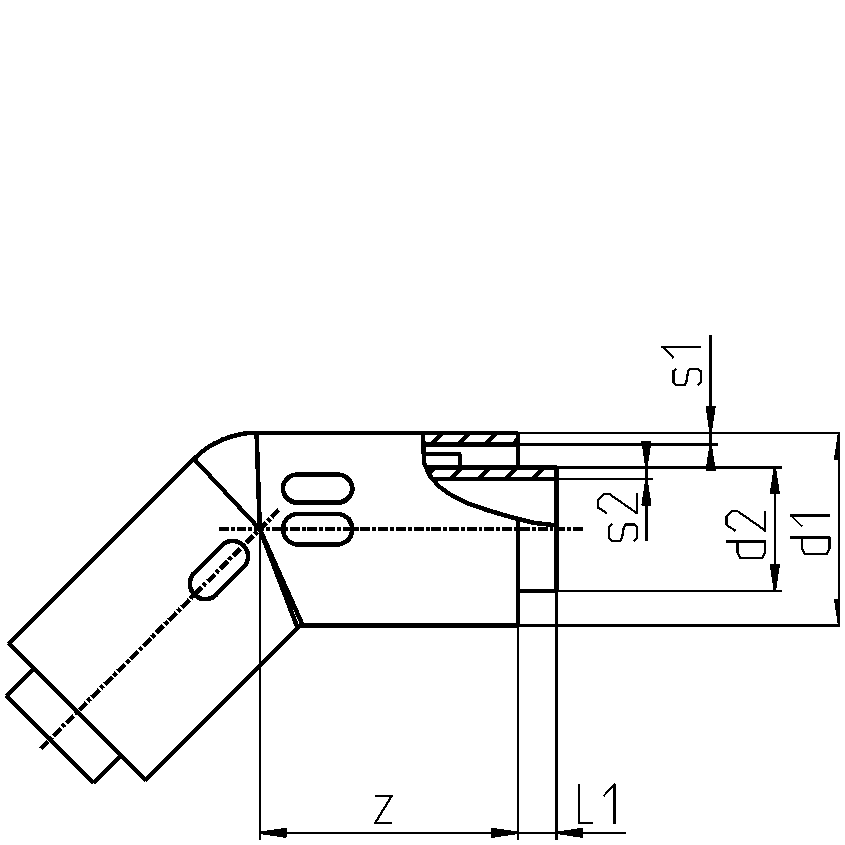

Artikelnummer RSK d2d1zL1s1s2L2Filer
PF-HEL11-032 325070733 CAD/Step
PF-HEL11-063 639077105.45.8 CAD/Step
PF-HEL11-110 110160107109.510 CAD/Step

Rören i Poly Flo dubbelrörsystem är extruderade sömlösa i ett produktionssteg medan rördelama produceras genom formsprutning. På grund av det smidiga montaget med simultansvetsning och den unika produktionsmetoden så är detta dubbelrörsystem ett kostnadseffektivt alternativ till de vanliga dubbelrörssystemen.

Fördelar

Sömlösa delar utan svetsskarver

Fullt tryckklassade

Inget behov av distanser

Litet ytrymmeskrav

Låg vikt

Funktionstestat för styrd borrning

Sortiment Poly Flo finns i dimensionerna d32, d63 och dl 10 på innerröret. Systemet finns i både PP och PE.

Material Poly Flo PE är tillverkat i PE100 och Poly Flo PP är tillverkat i PPR.

Montage Poly Flo monteras med simultansvetsning. Simultansvetsning är ett mångårigt beprövat sammanfogningssätt och det skiljer sig från vanlig stumsvetsning i det att man svetsar både mediaröret och skyddsröret simultant. Det går med andra ord i princip lika snabbt som ett vanligt stumsvetsmontage.

Artikelnummer PF-HEL11-032
RSK
d2 32
d1 50
z 70
L1 7
s1 3
s2 3
Artikelnummer PF-HEL11-063
RSK
d2 63
d1 90
z 77
L1 10
s1 5.4
s2 5.8
Artikelnummer PF-HEL11-110
RSK
d2 110
d1 160
z 107
L1 10
s1 9.5
s2 10
