Visa alla mått +

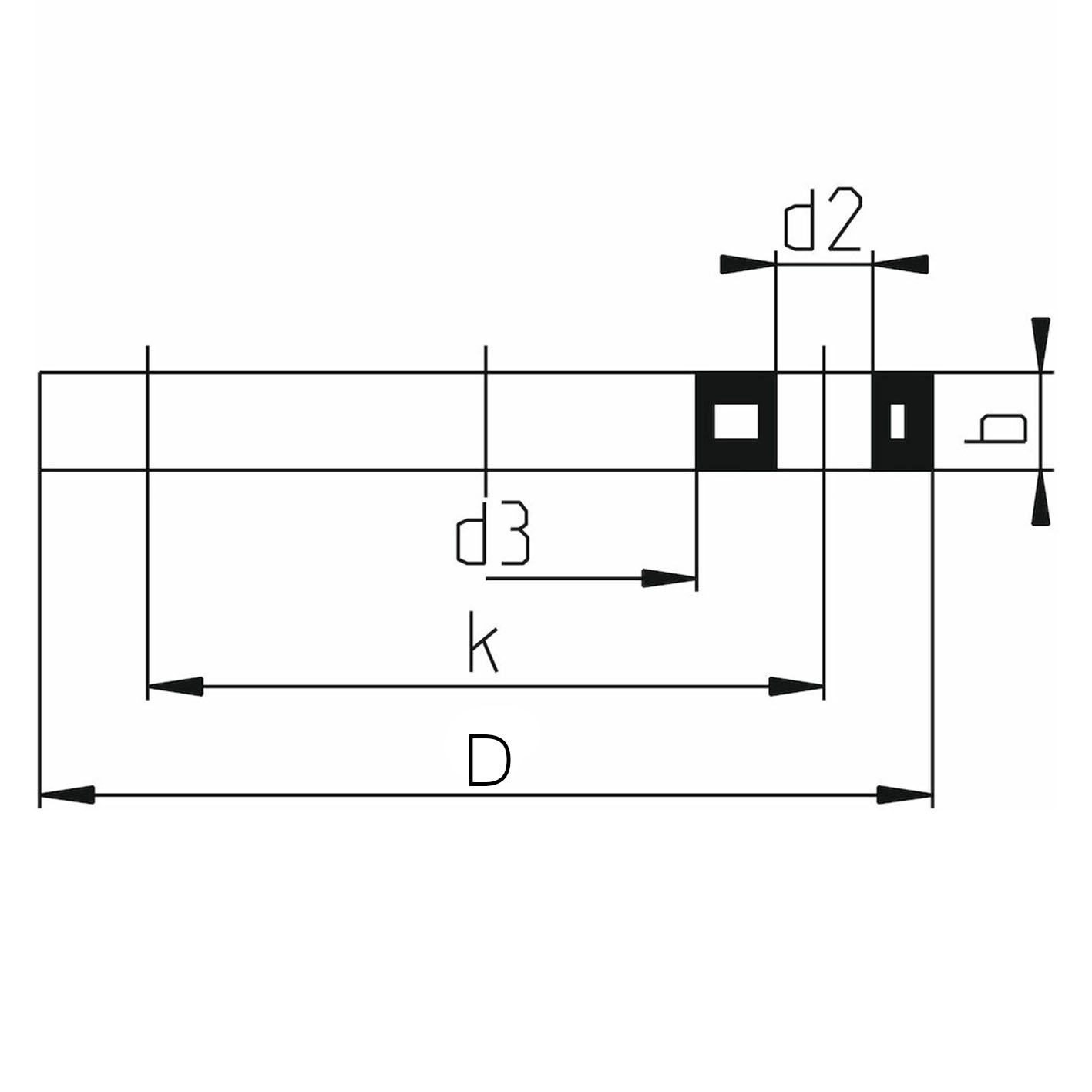

Artikelnummer | RSK | DN | d | d2 | d3 | b | k | Antal bulthål | Filer |
---|---|---|---|---|---|---|---|---|---|
ODS-ANSI-020 | 20 | 95 | 16 | 28 | 12 | 60,45 | 4 | ||
ODS-ANSI-025 | 25 | 102 | 16 | 34 | 12 | 69.85 | 4 | ||
ODS-ANSI-032 | 32 | 114 | 16 | 42 | 16 | 79.25 | 4 | ||
ODS-ANSI-040 | 40 | 130 | 16 | 51 | 16 | 88.9 | 4 | ||
ODS-ANSI-050 | 50 | 133 | 16 | 62 | 18 | 98.55 | 4 | ||
ODS-ANSI-063 | 63 | 162 | 16 | 78 | 18 | 120.65 | 4 | ||
ODS-ANSI-075 | 75 | 184 | 16 | 92 | 18 | 139.7 | 4 | ||
ODS-ANSI-090 | 90 | 194 | 16 | 111 | 18 | 152.4 | 4 | ||
ODS-ANSI-110 | 110 | 229 | 16 | 133 | 18 | 190.5 | 8 | ||
ODS-ANSI-160 | 160 | 283 | 16 | 178 | 24 | 241.3 | 8 | ||
ODS-ANSI-225 | 200 | 345 | 16 | 236 | 24 | 298.45 | 8 | ||
ODS-ANSI-250 | 250 | 412 | 16 | 288 | 26 | 361.95 | 12 | ||
ODS-ANSI-315 | 315 | 487 | 16 | 338 | 32 | 431.8 | 12 | ||
ODS-ANSI-355 | 355 | 536 | 16 | 376 | 42 | 476.3 | 12 | ||
ODS-ANSI-400 | 400 | 602 | 16 | 430 | 46 | 539.8 | 16 | ||
ODS-ANSI-500 | 500 | 700 | 16 | 533 | 45 | 635 | 20 | ||
ODS-ANSI-560 | 560 | 789 | 16 | 618 | 50 | 692.15 | 20 | ||
ODS-ANSI-630 | 630 | 821 | 16 | 645 | 50 | 749.3 | 20 |
