METAL-GRIP EPDM

Dragsäker koppling EPDM d30-219mm

  • Dragsäker koppling
  • EPDM-manschett
  • PN 16 - upp till 67 Bar arbetstryck beroende på dimension
  • -30°C till + 100°C
  • Materialval W2, W4 eller W5 upp til DN200 >DN200 endast W1
  • Hus av AISI 304 .
  • Inre delar av rostfritt stål
  • Syrafasta låsdetaljer mot förfrågan.
  • Iläggsband rekommenderas vid stort avstånd mellan rören och vid vakuumapplikationer. Beställes separat.
  • Mycket användbar koppling för metallrör med tjocka eller tunna väggar. Medger tryck upp till 67 Bar. Vinkelförskjutning 2°. Elektriskt ledande.
Nollställ
Visa alla mått +

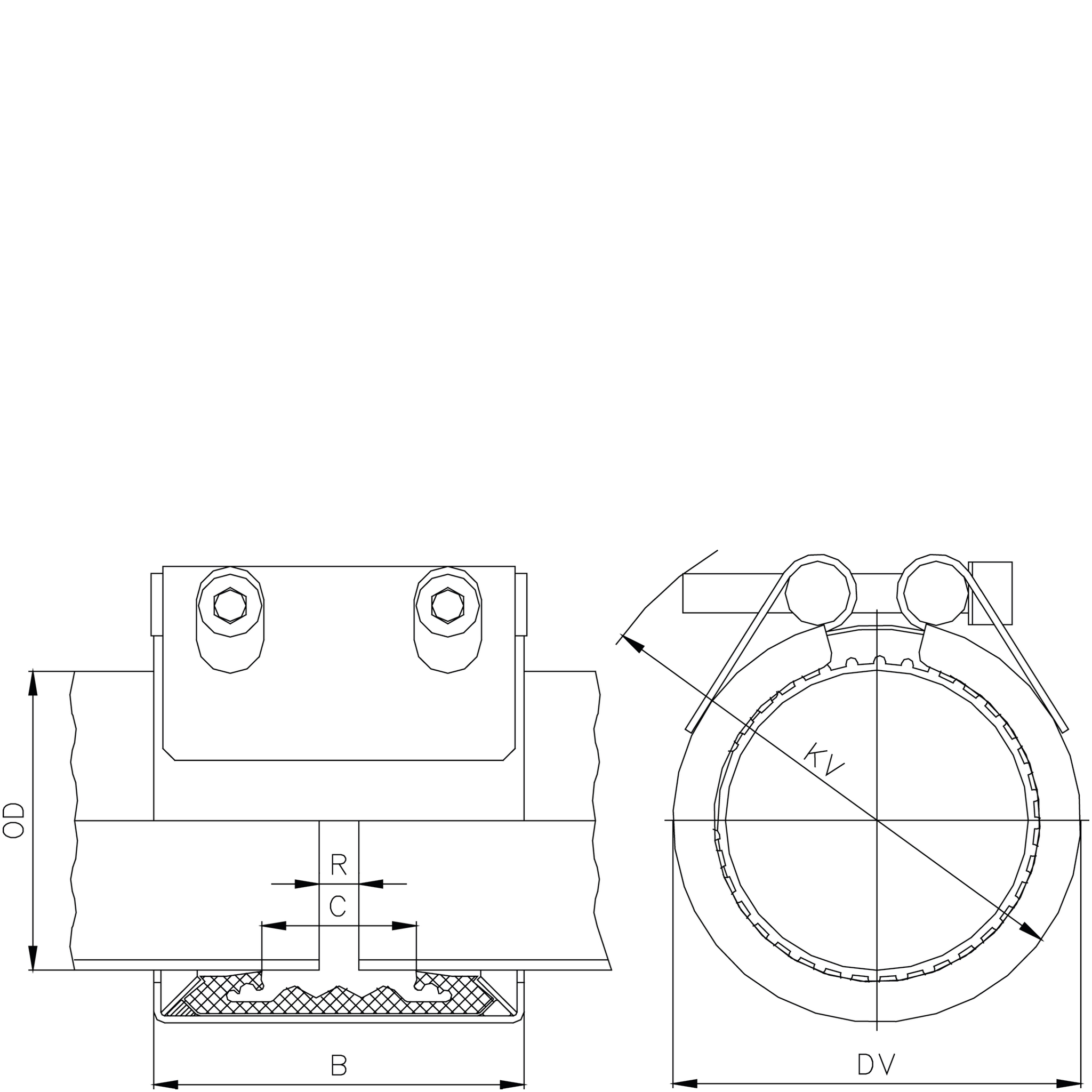

Artikelnummer RSK DOD min-OD maxPN BarPS BarBCDVKVRFiler
MG-E-030 3029,5-30,5166746/671847705
MG-E-033 33.733,2-34,2166246/671852755
MG-E-038 3837,5-38,51658611958905
MG-E-042 42.441,9-42,91653612062905
MG-E-044 44.544,0-45,01648612064955
MG-E-048 48.347,8-48,81644612068955
MG-E-054 5453,5-54,516397738741005
MG-E-057 5756,4-57,616377732771055-10
MG-E-060 60.359,7-60,916377732821105-10
MG-E-063 63.562,9-64,116377732821105-10
MG-E-076 76.175,3-76,9165694391001305-10
MG-E-084 8483,2-84,8164594391121405-10
MG-E-088 88.988,0-89,8164194391171455-10
MG-E-104 104103,0-105,0163794391331605-10
MG-E-108 108106,9-109,1163594391331605-10
MG-E-114 114.3113,2-115,4163494391391655-10
MG-E-129 129127,7-130,31633108511601905-15
MG-E-133 133131,7-134,31633108431601905-15
MG-E-139 139.7138,3-141,11632109431682005-15
MG-E-154 154152,5-155,51632109511862155-15
MG-E-159 159157,4-160,61631109432002305-15
MG-E-168 168.3166,6-170,01629109432002305-15
MG-E-219 219.1216,9-221,31626150602592955-15
Artikelnummer MG-E-030
RSK
D 30
OD min-OD max 29,5-30,5
PN Bar 16
PS Bar 67
B 46/67
C 18
DV 47
KV 70
R 5
Artikelnummer MG-E-033
RSK
D 33.7
OD min-OD max 33,2-34,2
PN Bar 16
PS Bar 62
B 46/67
C 18
DV 52
KV 75
R 5
Artikelnummer MG-E-038
RSK
D 38
OD min-OD max 37,5-38,5
PN Bar 16
PS Bar 58
B 61
C 19
DV 58
KV 90
R 5
Artikelnummer MG-E-042
RSK
D 42.4
OD min-OD max 41,9-42,9
PN Bar 16
PS Bar 53
B 61
C 20
DV 62
KV 90
R 5
Artikelnummer MG-E-044
RSK
D 44.5
OD min-OD max 44,0-45,0
PN Bar 16
PS Bar 48
B 61
C 20
DV 64
KV 95
R 5
Artikelnummer MG-E-048
RSK
D 48.3
OD min-OD max 47,8-48,8
PN Bar 16
PS Bar 44
B 61
C 20
DV 68
KV 95
R 5
Artikelnummer MG-E-054
RSK
D 54
OD min-OD max 53,5-54,5
PN Bar 16
PS Bar 39
B 77
C 38
DV 74
KV 100
R 5
Artikelnummer MG-E-057
RSK
D 57
OD min-OD max 56,4-57,6
PN Bar 16
PS Bar 37
B 77
C 32
DV 77
KV 105
R 5-10
Artikelnummer MG-E-060
RSK
D 60.3
OD min-OD max 59,7-60,9
PN Bar 16
PS Bar 37
B 77
C 32
DV 82
KV 110
R 5-10
Artikelnummer MG-E-063
RSK
D 63.5
OD min-OD max 62,9-64,1
PN Bar 16
PS Bar 37
B 77
C 32
DV 82
KV 110
R 5-10
Artikelnummer MG-E-076
RSK
D 76.1
OD min-OD max 75,3-76,9
PN Bar 16
PS Bar 56
B 94
C 39
DV 100
KV 130
R 5-10
Artikelnummer MG-E-084
RSK
D 84
OD min-OD max 83,2-84,8
PN Bar 16
PS Bar 45
B 94
C 39
DV 112
KV 140
R 5-10
Artikelnummer MG-E-088
RSK
D 88.9
OD min-OD max 88,0-89,8
PN Bar 16
PS Bar 41
B 94
C 39
DV 117
KV 145
R 5-10
Artikelnummer MG-E-104
RSK
D 104
OD min-OD max 103,0-105,0
PN Bar 16
PS Bar 37
B 94
C 39
DV 133
KV 160
R 5-10
Artikelnummer MG-E-108
RSK
D 108
OD min-OD max 106,9-109,1
PN Bar 16
PS Bar 35
B 94
C 39
DV 133
KV 160
R 5-10
Artikelnummer MG-E-114
RSK
D 114.3
OD min-OD max 113,2-115,4
PN Bar 16
PS Bar 34
B 94
C 39
DV 139
KV 165
R 5-10
Artikelnummer MG-E-129
RSK
D 129
OD min-OD max 127,7-130,3
PN Bar 16
PS Bar 33
B 108
C 51
DV 160
KV 190
R 5-15
Artikelnummer MG-E-133
RSK
D 133
OD min-OD max 131,7-134,3
PN Bar 16
PS Bar 33
B 108
C 43
DV 160
KV 190
R 5-15
Artikelnummer MG-E-139
RSK
D 139.7
OD min-OD max 138,3-141,1
PN Bar 16
PS Bar 32
B 109
C 43
DV 168
KV 200
R 5-15
Artikelnummer MG-E-154
RSK
D 154
OD min-OD max 152,5-155,5
PN Bar 16
PS Bar 32
B 109
C 51
DV 186
KV 215
R 5-15
Artikelnummer MG-E-159
RSK
D 159
OD min-OD max 157,4-160,6
PN Bar 16
PS Bar 31
B 109
C 43
DV 200
KV 230
R 5-15
Artikelnummer MG-E-168
RSK
D 168.3
OD min-OD max 166,6-170,0
PN Bar 16
PS Bar 29
B 109
C 43
DV 200
KV 230
R 5-15
Artikelnummer MG-E-219
RSK
D 219.1
OD min-OD max 216,9-221,3
PN Bar 16
PS Bar 26
B 150
C 60
DV 259
KV 295
R 5-15
