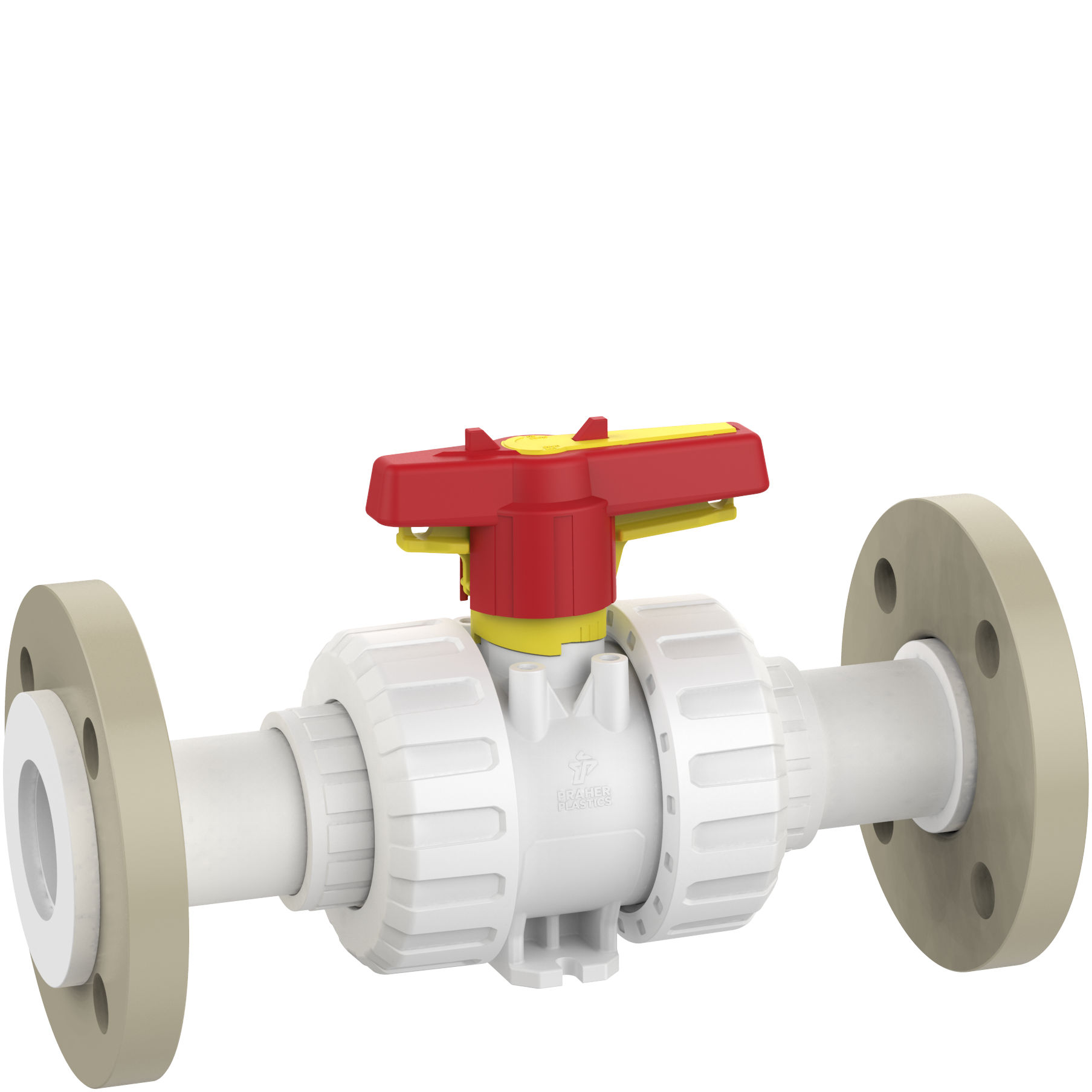

M1OF

Kulventil flänsad DIN PN10/16

  • PVDF Tvåvägs kulventil
  • PN 16
  • FPM
  • Sätestätning i PTFE
  • För industriellt bruk
  • Flänsad enligt DIN PN 10/16
  • Säkerhetshandtag med möjlighet för individuell märkning
  • Silikonfri
  • Fasta säten
  • Kan extrautrustas med ett flertal tillbehör
Nollställ

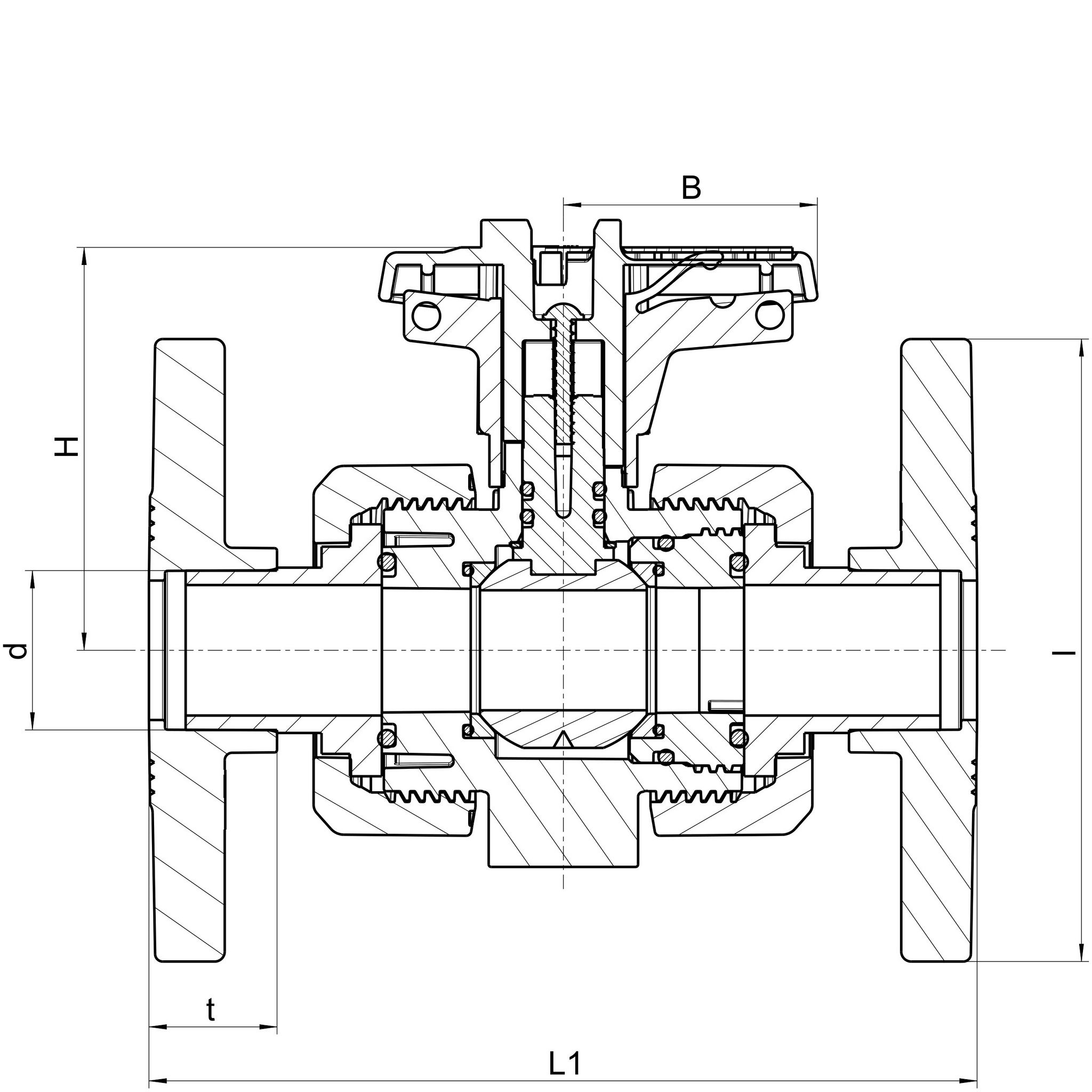

Visa alla mått +
Artikelnummer RSK dDNHIL1BFiler
M1OF-V-020 5494083 201574.59516840
M1OF-V-025 5494084 25208310818551.5
M1OF-V-032 5494085 322585.511519051.5
M1OF-V-040 5494086 4032104.514020664
M1OF-V-050 5494087 504011315032173
M1OF-V-063 5494088 6350121.516538585
M1OF-V-075 2558152 7565151,5--110
M1OF-V-090 2558153 9080167--132
M1OF-V-110 2558154 11080167-132

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
Artikelnummer M1OF-V-020
RSK 5494083
d 20
DN 15
H 74.5
I 95
L1 168
B 40
Artikelnummer M1OF-V-025
RSK 5494084
d 25
DN 20
H 83
I 108
L1 185
B 51.5
Artikelnummer M1OF-V-032
RSK 5494085
d 32
DN 25
H 85.5
I 115
L1 190
B 51.5
Artikelnummer M1OF-V-040
RSK 5494086
d 40
DN 32
H 104.5
I 140
L1 206
B 64
Artikelnummer M1OF-V-050
RSK 5494087
d 50
DN 40
H 113
I 150
L1 321
B 73
Artikelnummer M1OF-V-063
RSK 5494088
d 63
DN 50
H 121.5
I 165
L1 385
B 85
Artikelnummer M1OF-V-075
RSK 2558152
d 75
DN 65
H 151,5
I -
L1 -
B 110
Artikelnummer M1OF-V-090
RSK 2558153
d 90
DN 80
H 167
I -
L1 -
B 132
Artikelnummer M1OF-V-110
RSK 2558154
d 110
DN 80
H 167
L1 -
B 132
Datablad

Utökat produktblad

Teknisk information

Tillbehör

SE/M1

Spindelförlängare

UNL/M1-MF

Låsning mutter för M1

FB/M1

Elektriskt ändläge O/C för M1

DP/M1

Distansplatta M1

SET/M1

Montage-set för M1
