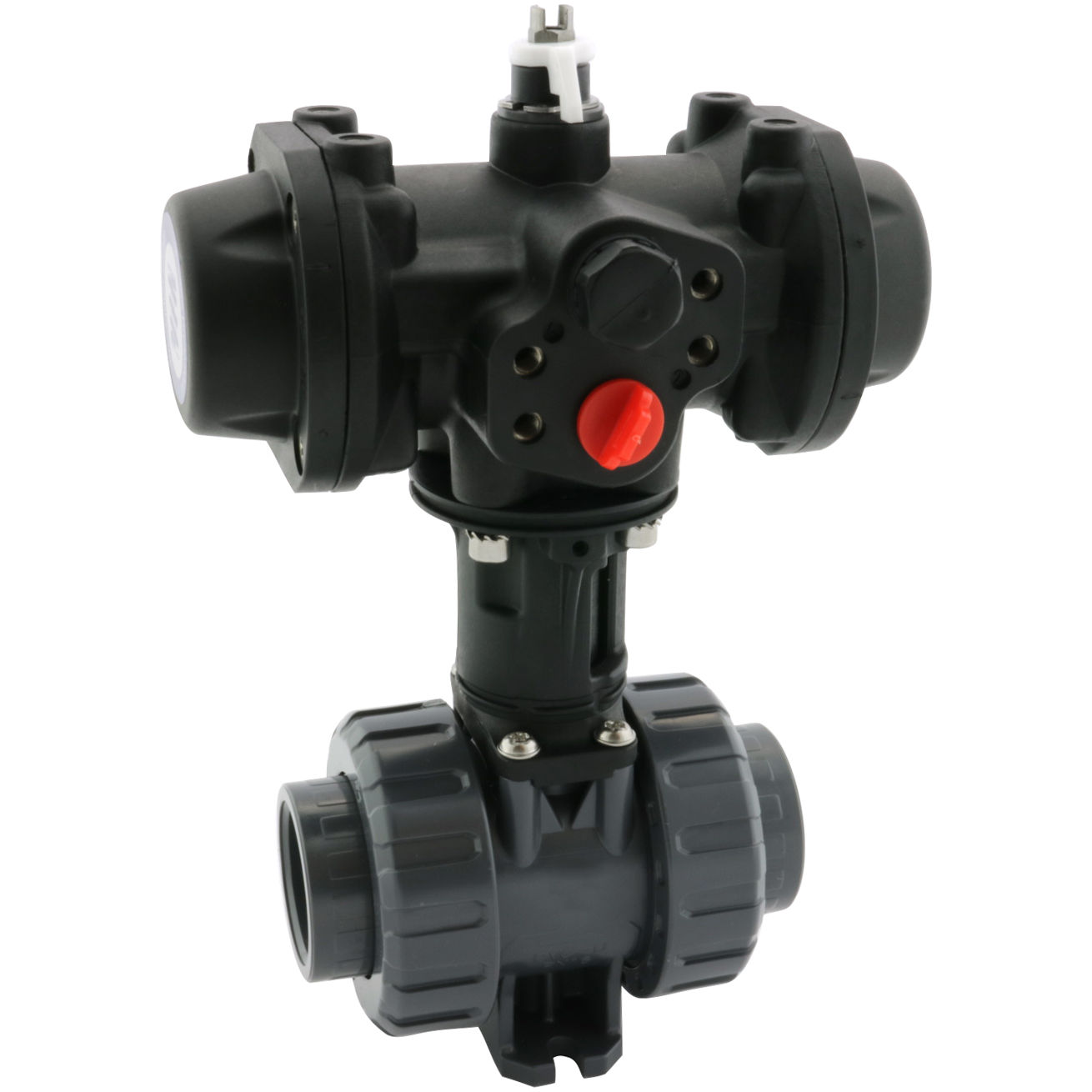

M1IU/NC-V

PVC-U Kulventil inv. lim pneumatisk (NC) FPM

  • PVC-U Tvåvägs kulventil pneumatiskt styrd NC
  • PN 16
  • FPM
  • För industriellt bruk
  • Invändig lim
  • Pneumatiskt manöverdon normalt stängd
  • Anslutning styrluft: G1/4" Namur
  • Styrtryck: 5,5-8 Bar
  • Optisk indikering
  • Silikonfri
  • Fasta säten
Nollställ
Visa alla mått +

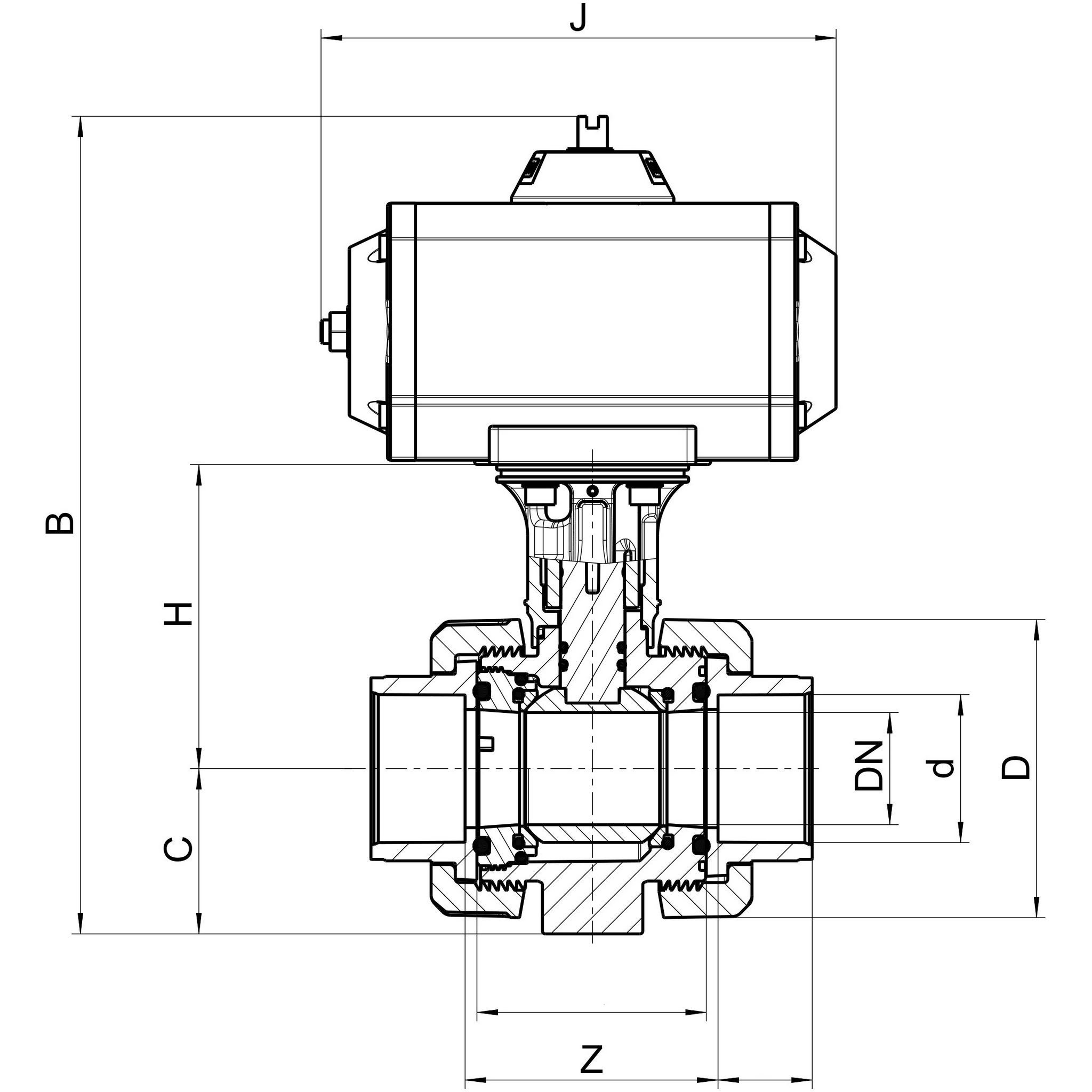

Artikelnummer RSK dDNDZCHBJDonFiler
M1IU/NC-V-016 5494073 161055.5513370.5202119PPWS
M1IU/NC-V-020 5494074 201555.5503370.5202119PPWS
M1IU/NC-V-025 5494075 25206259.54077215.5119PPWS
M1IU/NC-V-032 5494076 322570604379.5220119PPWS
M1IU/NC-V-040 5494077 40328468.55198250165PP00S
M1IU/NC-V-050 5494078 50401018656105.5261165PP00S
M1IU/NC-V-063 5494079 63501159864114275.5165PP00S
M1IU/NC-V-075 5494080 756514912285142350230PP10S
M1IU/NC-V-090 5494081 9080182152.5100153376230PP10S
M1IU/NC-V-110 5494082 11080182162100153376230

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
Artikelnummer M1IU/NC-V-016
RSK 5494073
d 16
DN 10
D 55.5
Z 51
C 33
H 70.5
B 202
J 119
Don PPWS
Artikelnummer M1IU/NC-V-020
RSK 5494074
d 20
DN 15
D 55.5
Z 50
C 33
H 70.5
B 202
J 119
Don PPWS
Artikelnummer M1IU/NC-V-025
RSK 5494075
d 25
DN 20
D 62
Z 59.5
C 40
H 77
B 215.5
J 119
Don PPWS
Artikelnummer M1IU/NC-V-032
RSK 5494076
d 32
DN 25
D 70
Z 60
C 43
H 79.5
B 220
J 119
Don PPWS
Artikelnummer M1IU/NC-V-040
RSK 5494077
d 40
DN 32
D 84
Z 68.5
C 51
H 98
B 250
J 165
Don PP00S
Artikelnummer M1IU/NC-V-050
RSK 5494078
d 50
DN 40
D 101
Z 86
C 56
H 105.5
B 261
J 165
Don PP00S
Artikelnummer M1IU/NC-V-063
RSK 5494079
d 63
DN 50
D 115
Z 98
C 64
H 114
B 275.5
J 165
Don PP00S
Artikelnummer M1IU/NC-V-075
RSK 5494080
d 75
DN 65
D 149
Z 122
C 85
H 142
B 350
J 230
Don PP10S
Artikelnummer M1IU/NC-V-090
RSK 5494081
d 90
DN 80
D 182
Z 152.5
C 100
H 153
B 376
J 230
Don PP10S
Artikelnummer M1IU/NC-V-110
RSK 5494082
d 110
DN 80
D 182
Z 162
C 100
H 153
B 376
J 230
Datablad

Utökat produktblad

Teknisk information

Tillbehör

Flow Adjust

Graderingsskiva för Kulventil M1

E/M1IU

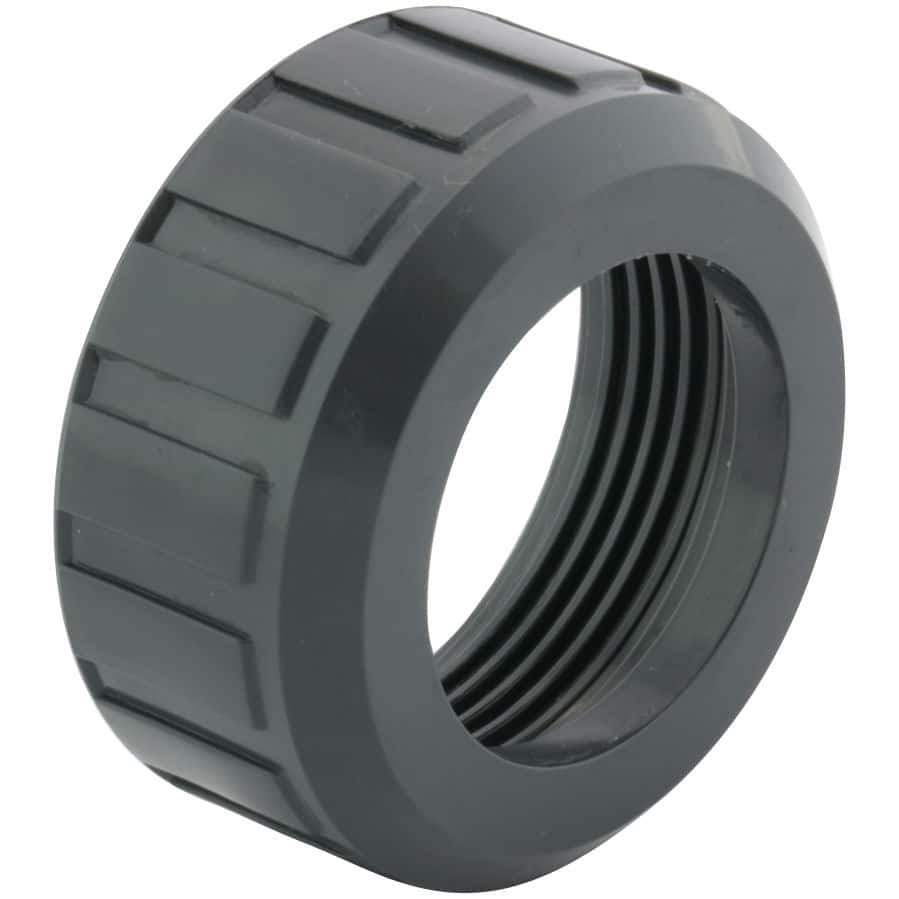

PVC-U Mutter för M1

SE/M1

PVC-U Spindelförlängare M1

Q/M1IU

PVC-U Krage inv. lim M1

FB/M1

Elektriskt ändläge O/C för M1

DP/M1

Distansplatta M1

UNL/M1-U

Låsning mutter för M1

SET/M1

Montage-set för M1
