M1IU/CE-V

PVC-U Kulventil inv. lim med elektriskt don FPM

  • PVC-U Tvåvägs kulventil elektriskt styrd
  • PN 16
  • FPM
  • För industriellt bruk
  • Invändig lim
  • Elmotor typ ER 230/50V IP65
  • Silikonfri
  • Fasta säten
  • Andra spänningar (24 VDC) och anslutningar mot förfrågan
  • Batteribackup kan levereras som option

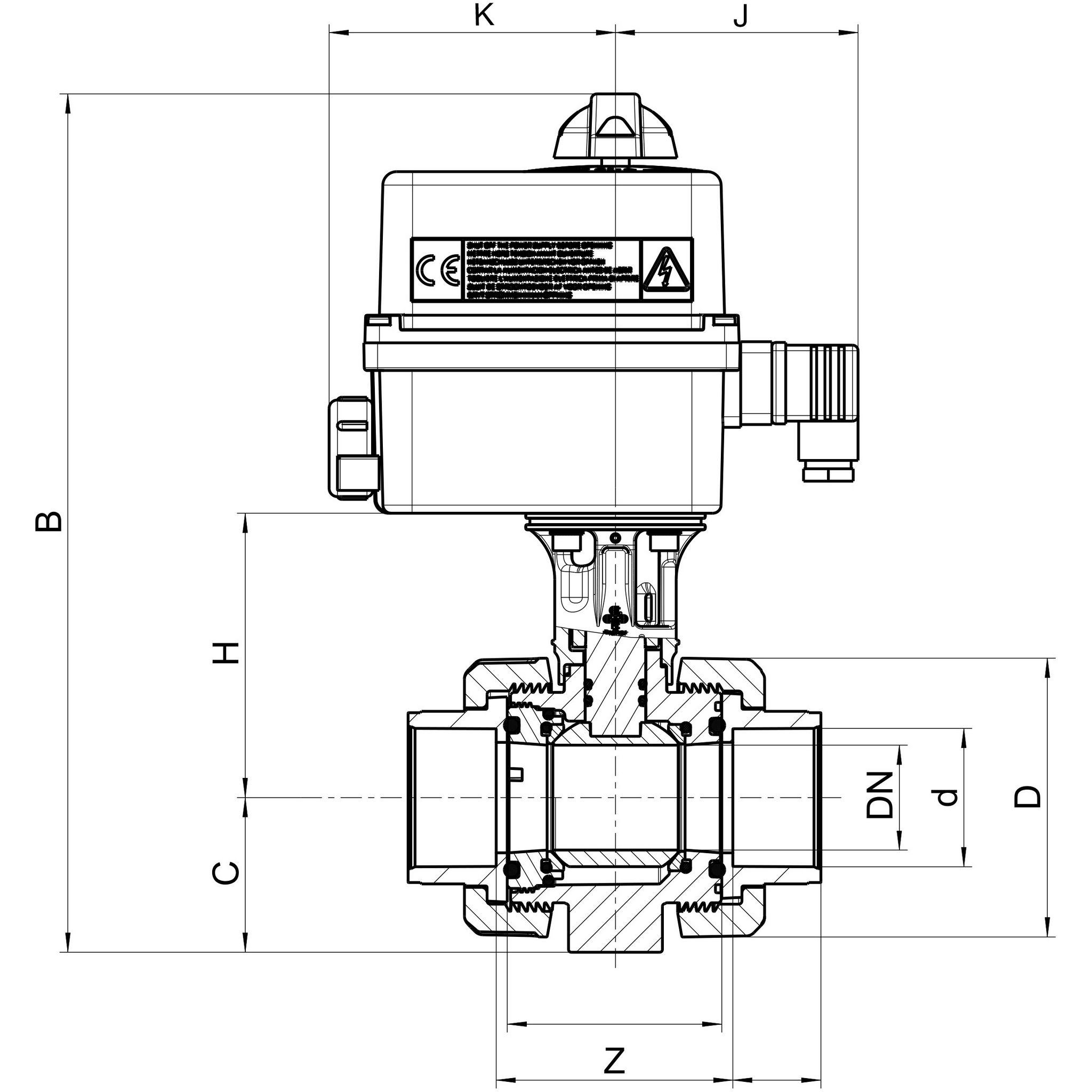

Visa alla mått +
Artikelnummer RSK dDNDZAtCHBKJDonFiler
M1IU/CE-V-016 5494023 161055.55145163370.526010790ER10
M1IU/CE-V-020 5494025 201555.5504516.53370.526010790ER10
M1IU/CE-V-025 5494027 25206259.553.519.54077272.510790ER10
M1IU/CE-V-032 5494029 3225706054234379.527810790ER10
M1IU/CE-V-040 5494031 40328468.56226.5519829510790ER10
M1IU/CE-V-050 5494033 5040101867831.556105.530610790ER20
M1IU/CE-V-063 5494035 6350115988738.564114320.510790ER20
M1IU/CE-V-075 5494037 7565149122111,544.58514237910790ER60
M1IU/CE-V-090 5494039 9080182152.5135.556.510015340510790ER60
M1IU/CE-V-110 5494041 11080182162135.56110015340510790

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
