M1IF/NC

Kulventil inv. svets pneumatisk (NC)

  • PVDF Tvåvägs kulventil pneumatiskt styrd NC
  • PN 16
  • FPM
  • För industriellt bruk
  • Invädig svets
  • Pneumatiskt manöverdon normalt stängd
  • Anslutning styrluft: G1/4" Namur
  • Styrtryck: 5,5-8 Bar
  • Optisk indikering
  • Silikonfri
  • Fasta säten
Nollställ

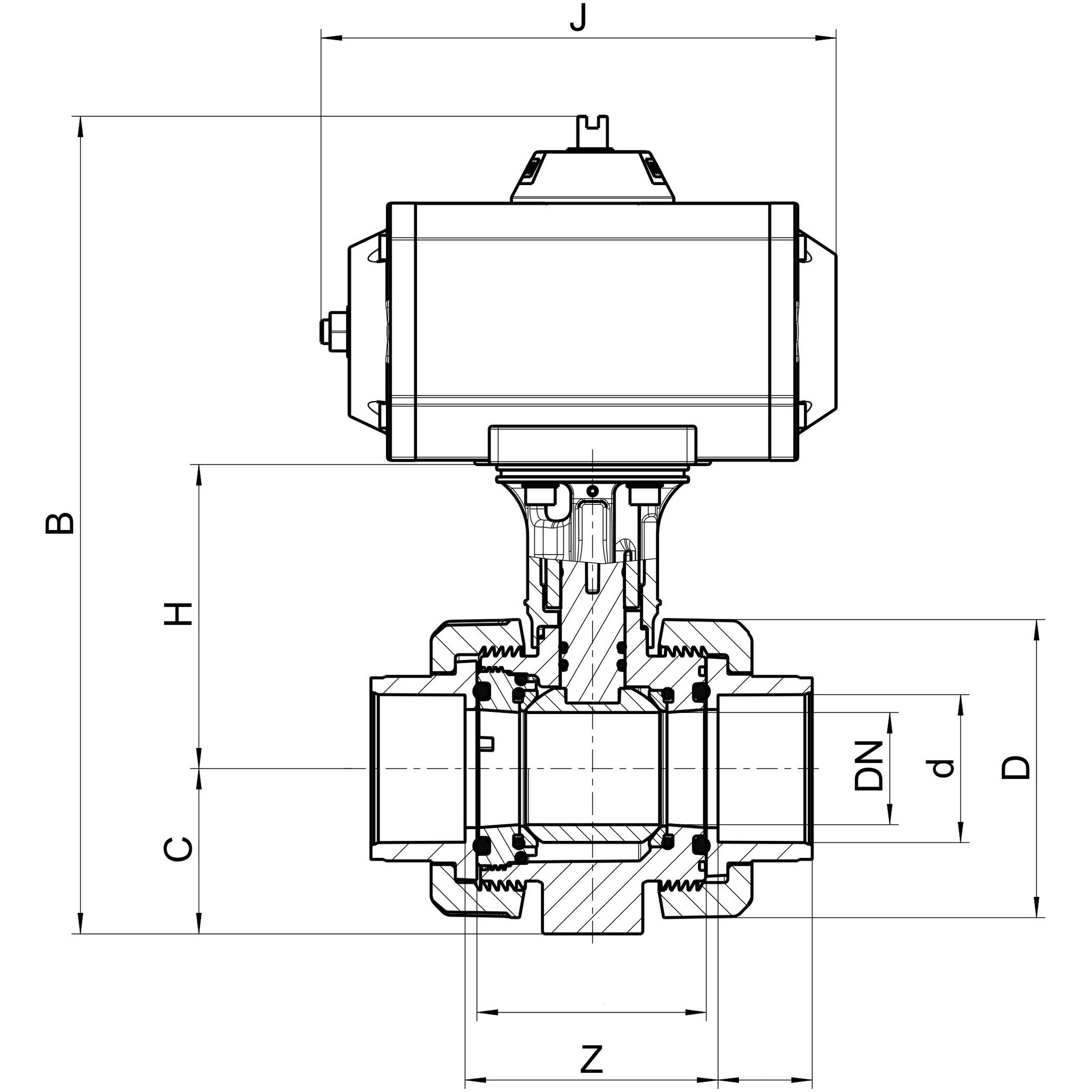

Visa alla mått +
Artikelnummer RSK dDNDZCHBJDonFiler
M1IF/NC-V-016 5493899 161056.569.53380202144PPWS
M1IF/NC-V-020 5493900 201556.5673380202144PPWS
M1IF/NC-V-025 5493901 252067784085.5215.5144PPWS
M1IF/NC-V-032 5493902 322573.58443.588220144PPWS
M1IF/NC-V-040 5493903 403290975197250157PP00S
M1IF/NC-V-050 5493904 5040105.511356.5103261157PP00S
M1IF/NC-V-063 5493905 6350124.513664.5109.5275.5157PP00S
M1IF/NC-V-075 5493906 756516016285151.5350230PP10S
M1IF/NC-V-090 5493907 9080196,5206,5100167376230PP10S
M1IF/NC-V-110 5493908 11080196,5207,5167376230

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
Artikelnummer M1IF/NC-V-016
RSK 5493899
d 16
DN 10
D 56.5
Z 69.5
C 33
H 80
B 202
J 144
Don PPWS
Artikelnummer M1IF/NC-V-020
RSK 5493900
d 20
DN 15
D 56.5
Z 67
C 33
H 80
B 202
J 144
Don PPWS
Artikelnummer M1IF/NC-V-025
RSK 5493901
d 25
DN 20
D 67
Z 78
C 40
H 85.5
B 215.5
J 144
Don PPWS
Artikelnummer M1IF/NC-V-032
RSK 5493902
d 32
DN 25
D 73.5
Z 84
C 43.5
H 88
B 220
J 144
Don PPWS
Artikelnummer M1IF/NC-V-040
RSK 5493903
d 40
DN 32
D 90
Z 97
C 51
H 97
B 250
J 157
Don PP00S
Artikelnummer M1IF/NC-V-050
RSK 5493904
d 50
DN 40
D 105.5
Z 113
C 56.5
H 103
B 261
J 157
Don PP00S
Artikelnummer M1IF/NC-V-063
RSK 5493905
d 63
DN 50
D 124.5
Z 136
C 64.5
H 109.5
B 275.5
J 157
Don PP00S
Artikelnummer M1IF/NC-V-075
RSK 5493906
d 75
DN 65
D 160
Z 162
C 85
H 151.5
B 350
J 230
Don PP10S
Artikelnummer M1IF/NC-V-090
RSK 5493907
d 90
DN 80
D 196,5
Z 206,5
C 100
H 167
B 376
J 230
Don PP10S
Artikelnummer M1IF/NC-V-110
RSK 5493908
d 110
DN 80
D 196,5
Z 207,5
H 167
B 376
J 230
