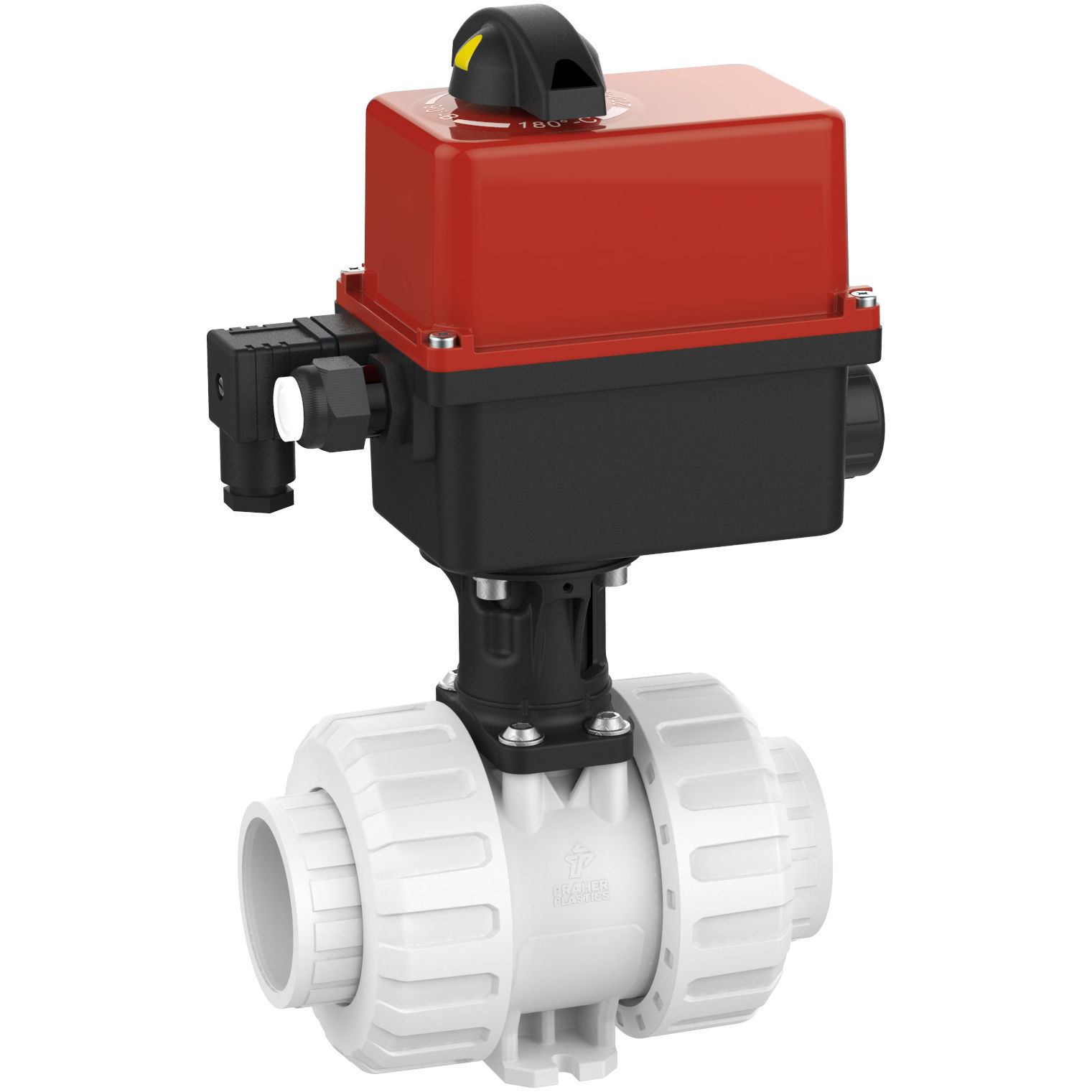

M1IF/CE

Kulventil inv. svets med elektriskt don

  • PVDF Tvåvägs kulventil elektriskt styrd
  • PN 16
  • FPM
  • För industriellt bruk
  • Invändig svets
  • Elmotor typ ER 230/50V IP65
  • Silikonfri
  • Fasta säten
  • Andra spänningar (24 VDC) och anslutningar mot förfrågan
  • Batteribackup kan levereras som option
Nollställ

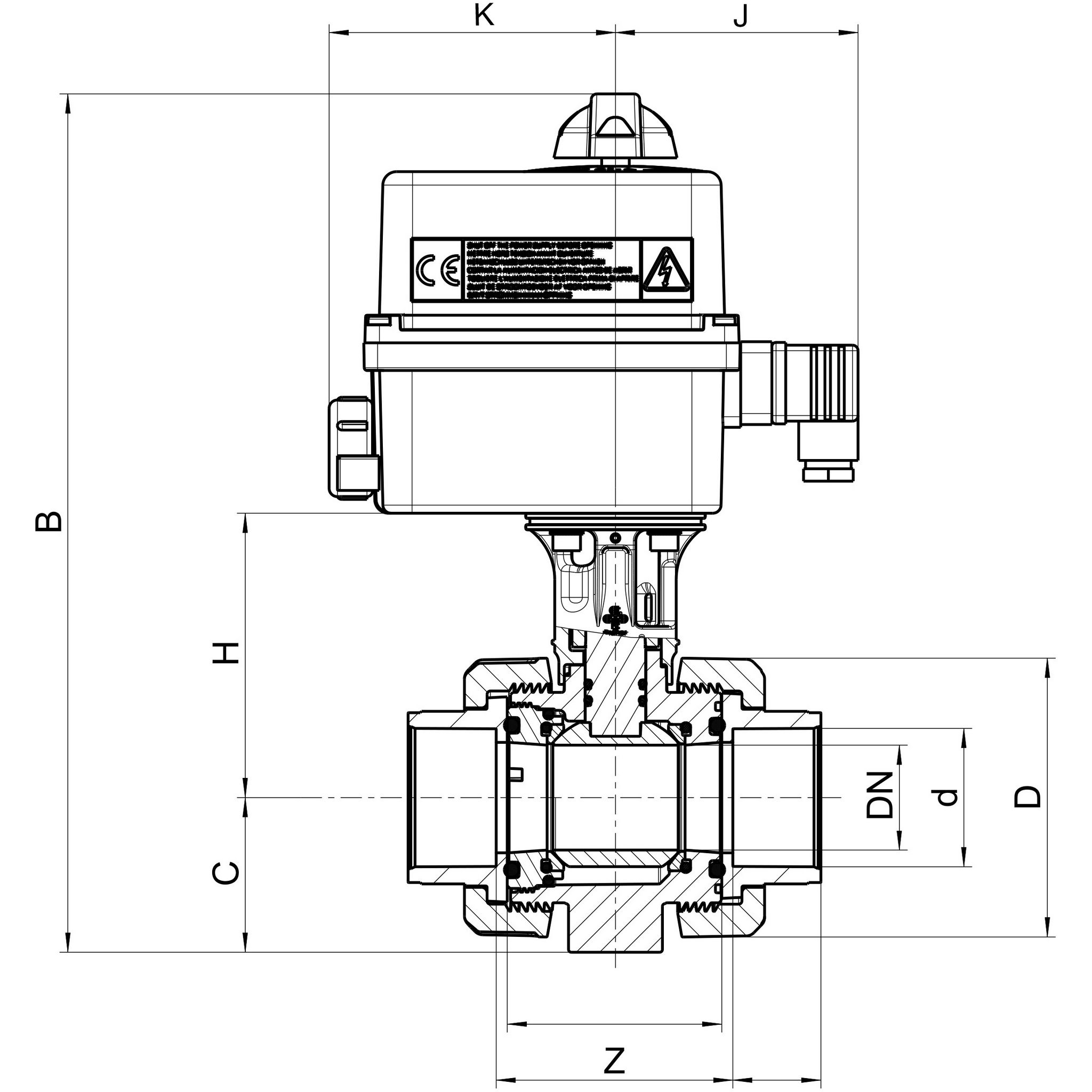

Visa alla mått +
Artikelnummer RSK dDNDZCHBKJDonFiler
M1IF/CE-V-016 161056.569.5338026010790ER10
M1IF/CE-V-020 201556.567338026010790ER10
M1IF/CE-V-025 252067784085.5272.510790ER10
M1IF/CE-V-032 322573.58443.58827810790ER10
M1IF/CE-V-040 40329097519729510790ER10
M1IF/CE-V-050 5040105.511356.510330610790ER20
M1IF/CE-V-063 6350124.513664.5109.5320.510790ER20
M1IF/CE-V-075 756516016285151.537910790ER60
M1IF/CE-V-090 9080196,5206,510016740510790ER60
M1IF/CE-V-110 11080196,5207,516740510790

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
Artikelnummer M1IF/CE-V-016
RSK
d 16
DN 10
D 56.5
Z 69.5
C 33
H 80
B 260
K 107
J 90
Don ER10
Artikelnummer M1IF/CE-V-020
RSK
d 20
DN 15
D 56.5
Z 67
C 33
H 80
B 260
K 107
J 90
Don ER10
Artikelnummer M1IF/CE-V-025
RSK
d 25
DN 20
D 67
Z 78
C 40
H 85.5
B 272.5
K 107
J 90
Don ER10
Artikelnummer M1IF/CE-V-032
RSK
d 32
DN 25
D 73.5
Z 84
C 43.5
H 88
B 278
K 107
J 90
Don ER10
Artikelnummer M1IF/CE-V-040
RSK
d 40
DN 32
D 90
Z 97
C 51
H 97
B 295
K 107
J 90
Don ER10
Artikelnummer M1IF/CE-V-050
RSK
d 50
DN 40
D 105.5
Z 113
C 56.5
H 103
B 306
K 107
J 90
Don ER20
Artikelnummer M1IF/CE-V-063
RSK
d 63
DN 50
D 124.5
Z 136
C 64.5
H 109.5
B 320.5
K 107
J 90
Don ER20
Artikelnummer M1IF/CE-V-075
RSK
d 75
DN 65
D 160
Z 162
C 85
H 151.5
B 379
K 107
J 90
Don ER60
Artikelnummer M1IF/CE-V-090
RSK
d 90
DN 80
D 196,5
Z 206,5
C 100
H 167
B 405
K 107
J 90
Don ER60
Artikelnummer M1IF/CE-V-110
RSK
d 110
DN 80
D 196,5
Z 207,5
H 167
B 405
K 107
J 90
