M1FF

Kulventil inv. gänga

  • PVDF Tvåvägs kulventil
  • PN 16
  • FPM
  • Sätestätning i PTFE
  • För industriellt bruk
  • Invändig gänga
  • Säkerhetshandtag med möjlighet för individuell märkning
  • Silikonfri
  • Fasta säten
  • Kan extrautrustas med ett flertal tillbehör
Nollställ
Visa alla mått +
Artikelnummer RSK GDNDAZtCHBFiler
M1FF-V-R010 3⁄8"1056.561.569.514.53374.540 CAD/Step
M1FF-V-R015 ½"1556.561.567163374.540 CAD/Step
M1FF-V-R020 ¾"2067697817408351.5 CAD/Step
M1FF-V-R025 1"2573.5738419.543.585.551.5 CAD/Step
M1FF-V-R032 1¼"329083972251104.564 CAD/Step
M1FF-V-R040 1½"40105.5941132556.511373 CAD/Step
M1FF-V-R050 2"50124.5108.51362964.5121.585 CAD/Step

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
Artikelnummer M1FF-V-R010
RSK
G 3⁄8"
DN 10
D 56.5
A 61.5
Z 69.5
t 14.5
C 33
H 74.5
B 40
Artikelnummer M1FF-V-R015
RSK
G ½"
DN 15
D 56.5
A 61.5
Z 67
t 16
C 33
H 74.5
B 40
Artikelnummer M1FF-V-R020
RSK
G ¾"
DN 20
D 67
A 69
Z 78
t 17
C 40
H 83
B 51.5
Artikelnummer M1FF-V-R025
RSK
G 1"
DN 25
D 73.5
A 73
Z 84
t 19.5
C 43.5
H 85.5
B 51.5
Artikelnummer M1FF-V-R032
RSK
G 1¼"
DN 32
D 90
A 83
Z 97
t 22
C 51
H 104.5
B 64
Artikelnummer M1FF-V-R040
RSK
G 1½"
DN 40
D 105.5
A 94
Z 113
t 25
C 56.5
H 113
B 73
Artikelnummer M1FF-V-R050
RSK
G 2"
DN 50
D 124.5
A 108.5
Z 136
t 29
C 64.5
H 121.5
B 85
Datablad

Utökat produktblad

Teknisk information

Tillbehör

SE/M1

Spindelförlängare

UNL/M1-MF

Låsning mutter för M1

FB/M1

Elektriskt ändläge O/C för M1

DP/M1

Distansplatta M1

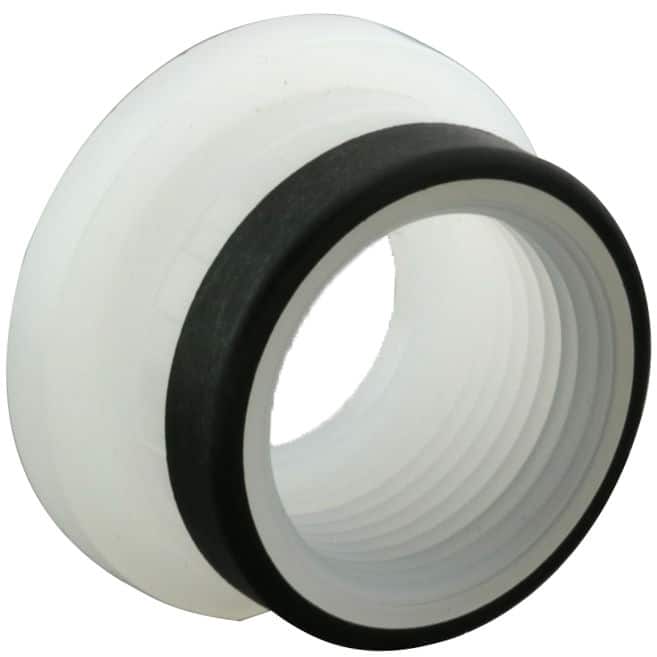

Q/M1FF
