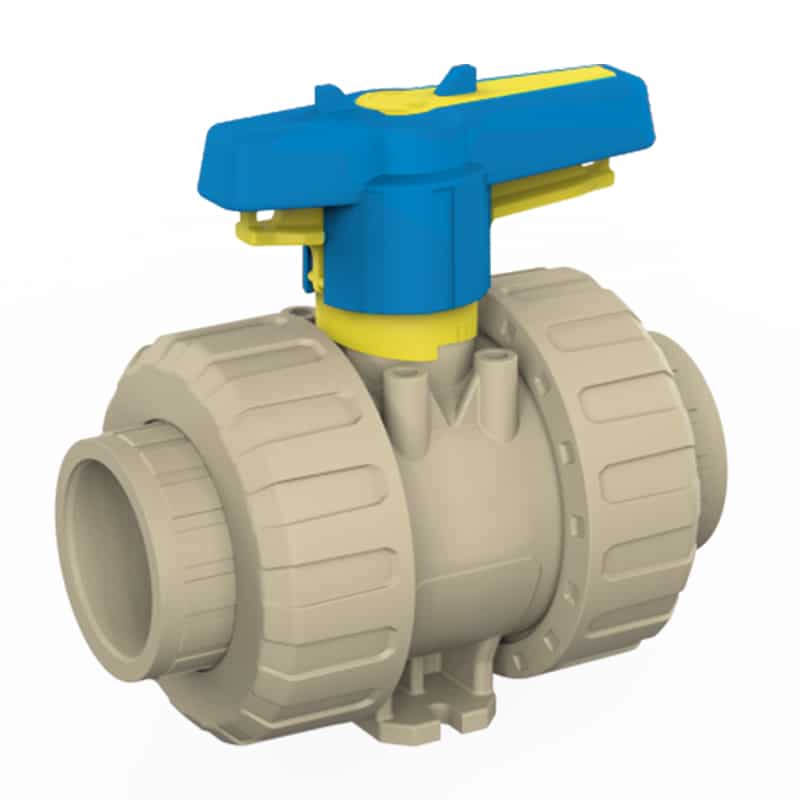

M1DM-HP

PP-kulventil High Purity FPM

Nollställ
Visa alla mått +
Artikelnummer RSK dLtDNFiler
M1DM-HP-V-020 062264420 201241415
M1DM-HP-V-025 062264425 2514315.520
M1DM-HP-V-032 062264432 321511825
M1DM-HP-V-040 062264440 4017120.532
M1DM-HP-V-050 062264450 5019123.540
M1DM-HP-V-063 062264463 6322127.550
M1DM-HP-V-075 062264475 752753165
M1DM-HP-V-090 062264490 902923680
M1DM-HP-V-110 062264510 110316.54080

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
Artikelnummer M1DM-HP-V-020
RSK 062264420
d 20
L 124
t 14
DN 15
Artikelnummer M1DM-HP-V-025
RSK 062264425
d 25
L 143
t 15.5
DN 20
Artikelnummer M1DM-HP-V-032
RSK 062264432
d 32
L 151
t 18
DN 25
Artikelnummer M1DM-HP-V-040
RSK 062264440
d 40
L 171
t 20.5
DN 32
Artikelnummer M1DM-HP-V-050
RSK 062264450
d 50
L 191
t 23.5
DN 40
Artikelnummer M1DM-HP-V-063
RSK 062264463
d 63
L 221
t 27.5
DN 50
Artikelnummer M1DM-HP-V-075
RSK 062264475
d 75
L 275
t 31
DN 65
Artikelnummer M1DM-HP-V-090
RSK 062264490
d 90
L 292
t 36
DN 80
Artikelnummer M1DM-HP-V-110
RSK 062264510
d 110
L 316.5
t 40
DN 80
Datablad
