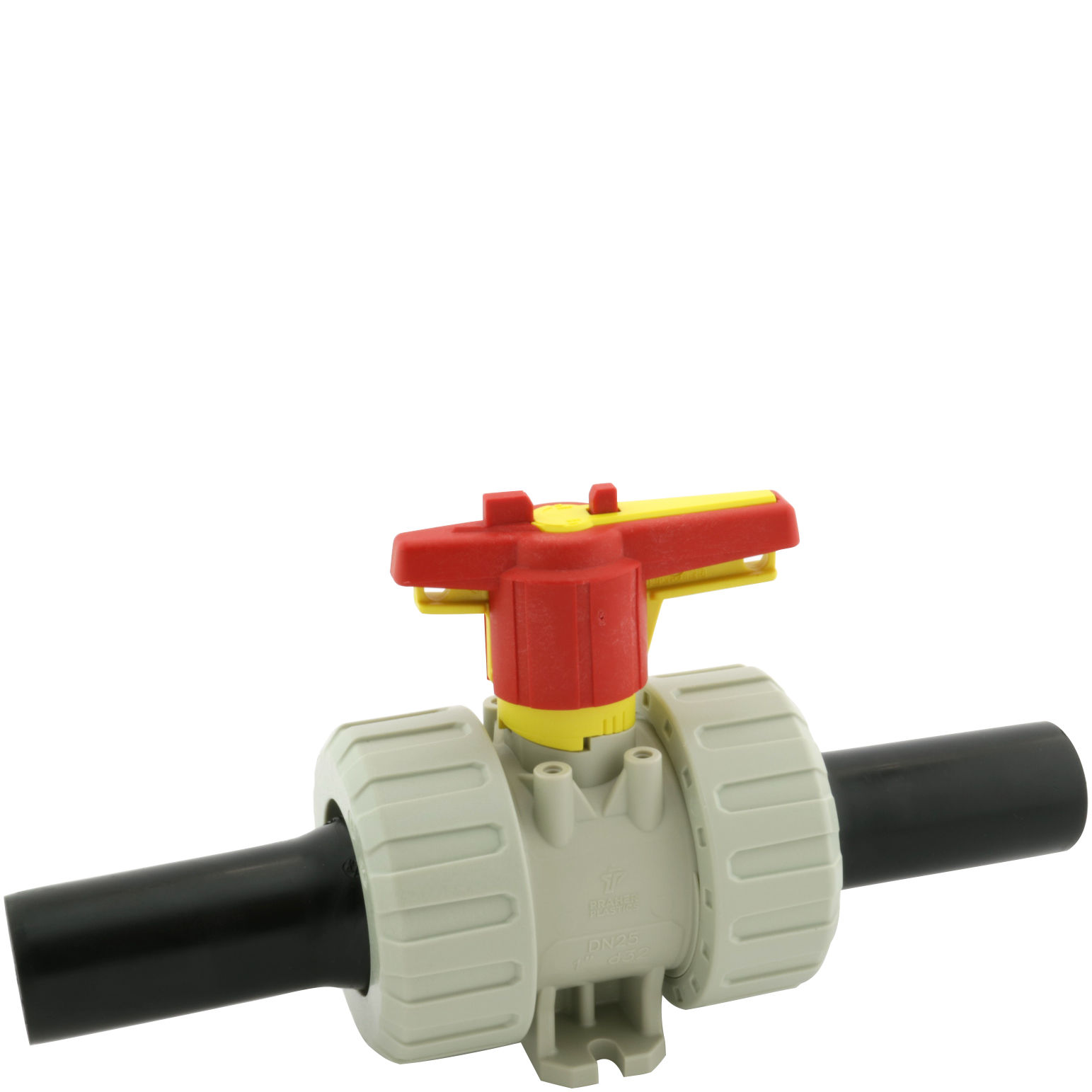

M1BEM-E

Kulventil PP långa PE-ändar EPDM

  • PP Tvåvägs kulventil
  • PN 10
  • EPDM
  • För industriellt bruk
  • Utvändig svets i PE med långa ändar
  • Säkerhetshandtag med möjlighet för individuell märkning
  • Silikonfri
  • Fasta säten
  • Kan extrautrustas med ett flertal tillbehör
Nollställ

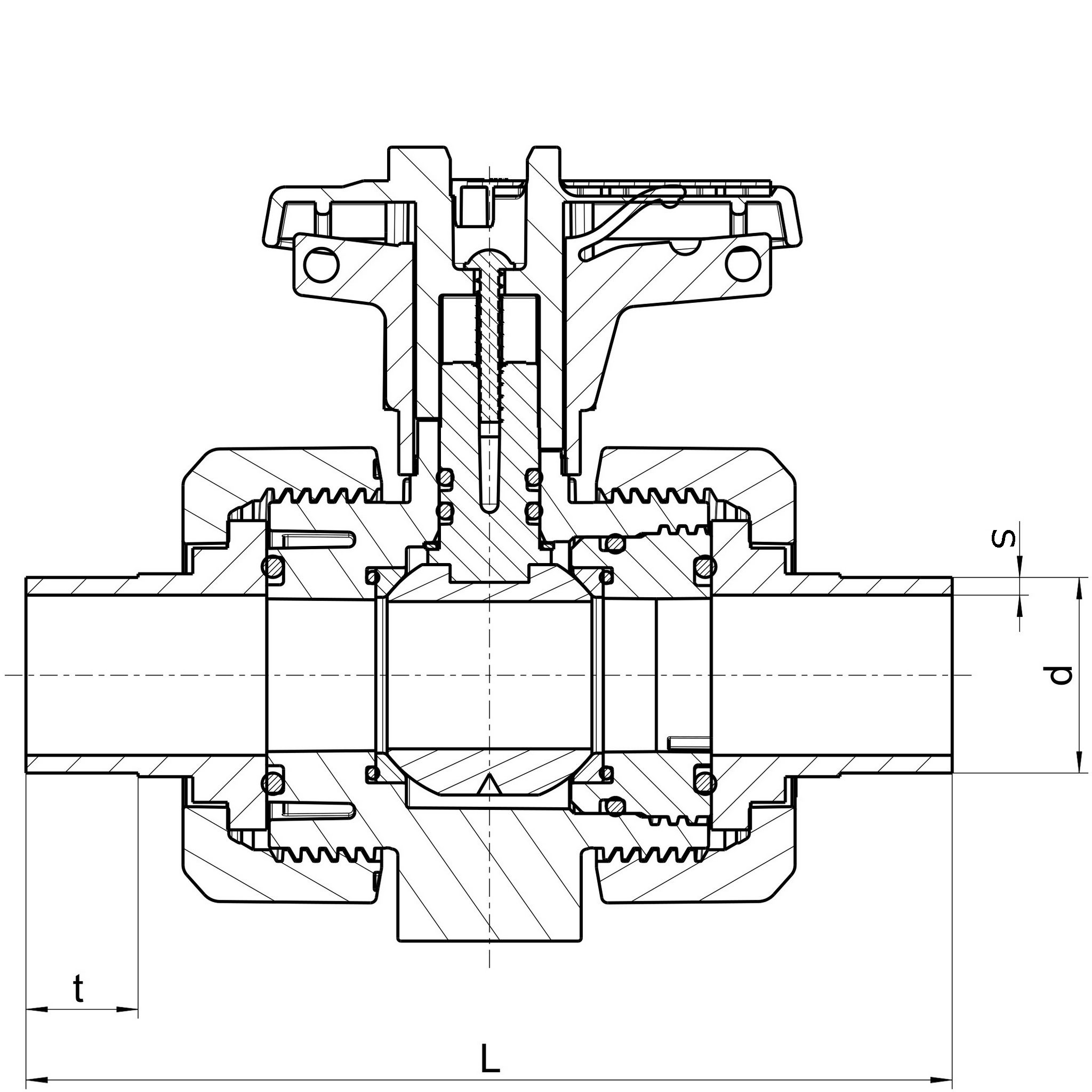

Visa alla mått +
Artikelnummer RSK dDNLtFiler
M1BEM-E-020 5493769 2015237.564
M1BEM-E-025 5493770 252024164
M1BEM-E-032 5493771 322525161 CAD/Step
M1BEM-E-040 5493772 403228365
M1BEM-E-050 5493773 504029669
M1BEM-E-063 5493774 635035378
M1BEM-E-075 5493775 7565381.586
M1BEM-E-090 5493776 9080436.5101
M1BEM-E-110 5493777 11080474.5115

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

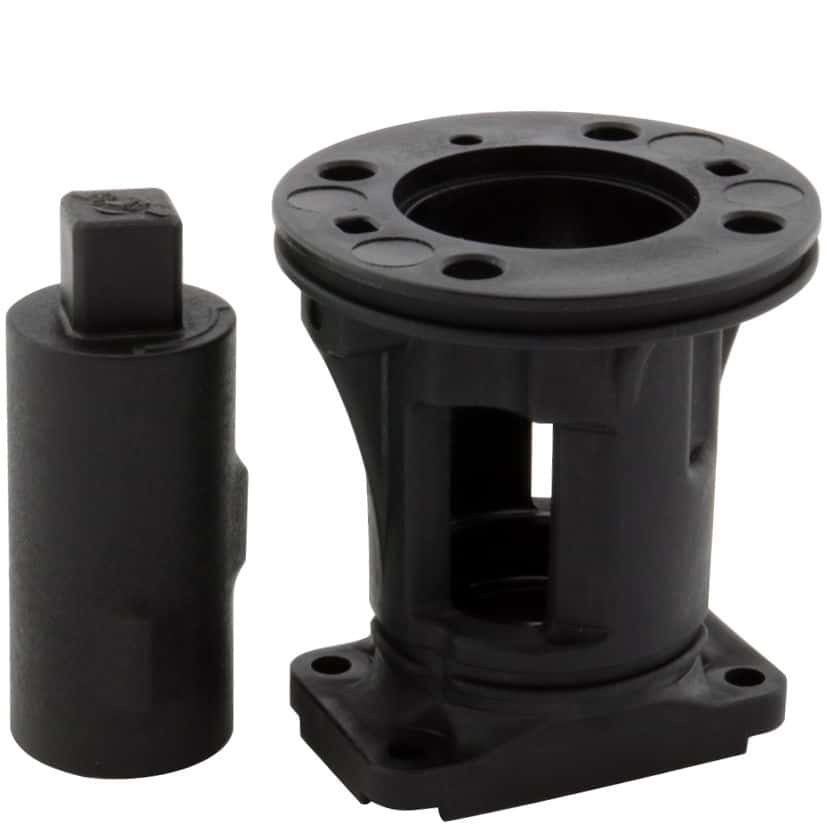

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
Artikelnummer M1BEM-E-020
RSK 5493769
d 20
DN 15
L 237.5
t 64
Artikelnummer M1BEM-E-025
RSK 5493770
d 25
DN 20
L 241
t 64
Artikelnummer M1BEM-E-032
RSK 5493771
d 32
DN 25
L 251
t 61
Artikelnummer M1BEM-E-040
RSK 5493772
d 40
DN 32
L 283
t 65
Artikelnummer M1BEM-E-050
RSK 5493773
d 50
DN 40
L 296
t 69
Artikelnummer M1BEM-E-063
RSK 5493774
d 63
DN 50
L 353
t 78
Artikelnummer M1BEM-E-075
RSK 5493775
d 75
DN 65
L 381.5
t 86
Artikelnummer M1BEM-E-090
RSK 5493776
d 90
DN 80
L 436.5
t 101
Artikelnummer M1BEM-E-110
RSK 5493777
d 110
DN 80
L 474.5
t 115
Datablad

Utökat produktblad

Teknisk information

Tillbehör

Flow Adjust

Graderingsskiva för Kulventil M1

SE/M1

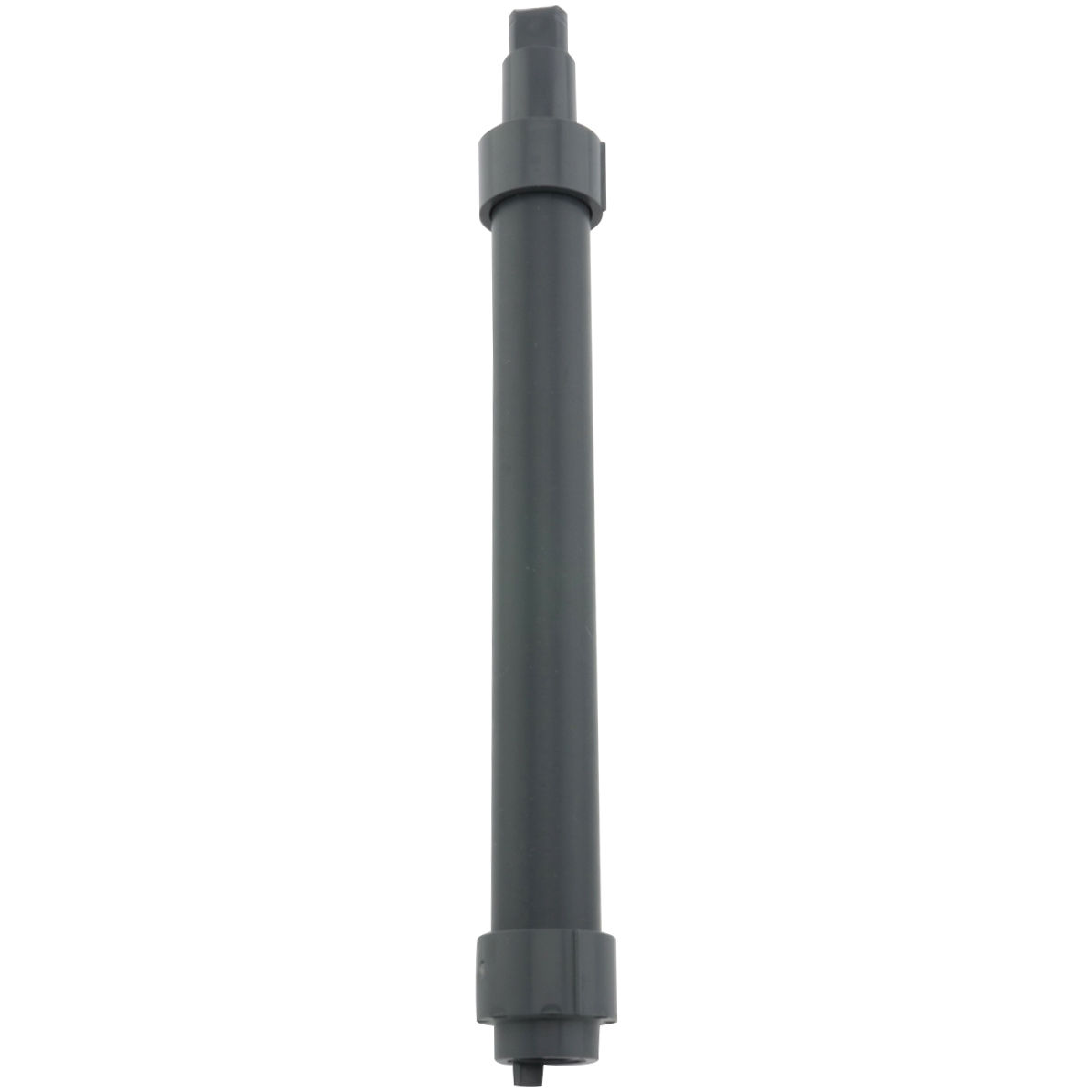

PVC-U Spindelförlängare M1

UNL/M1-MF

Låsning mutter för M1

FB/M1

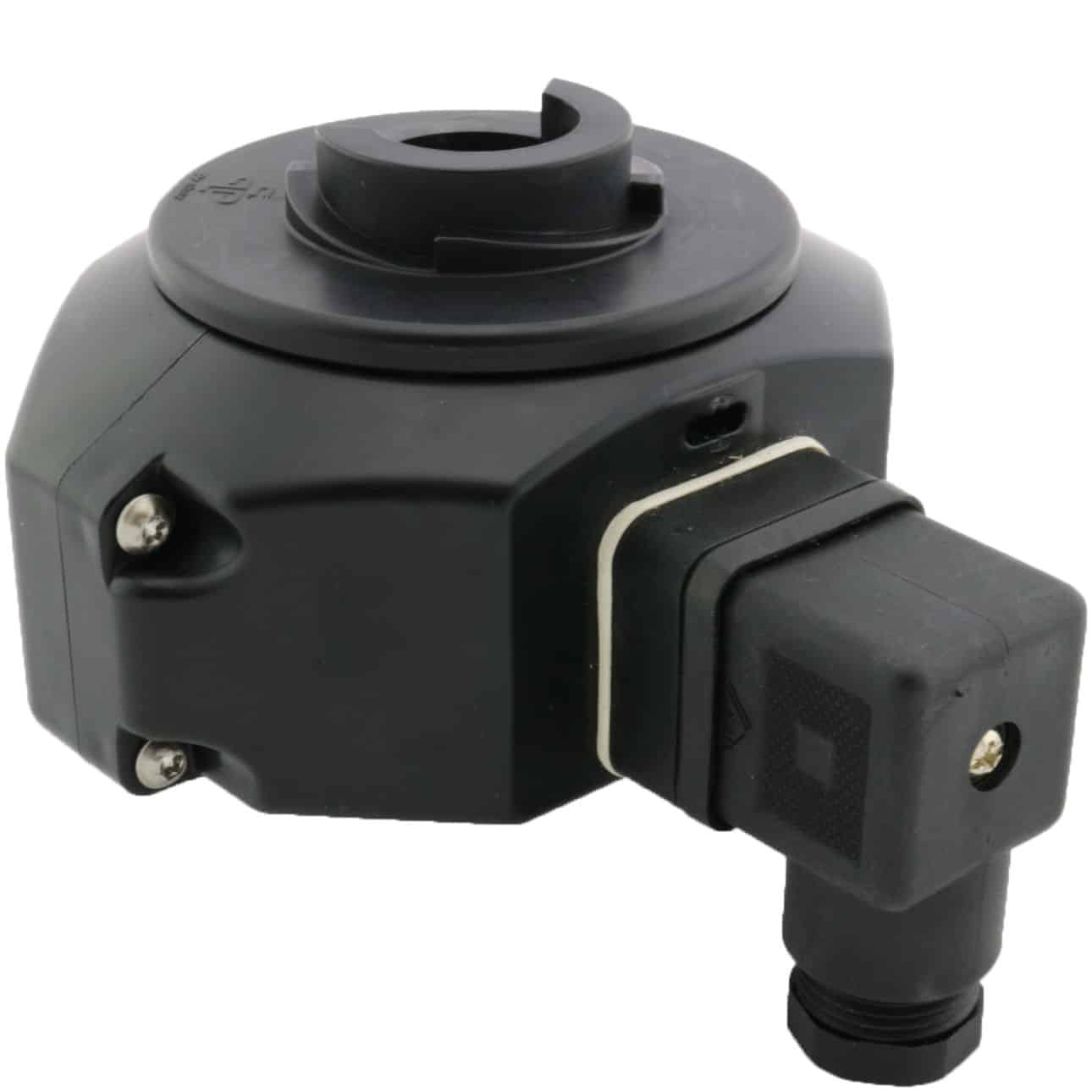

Elektriskt ändläge O/C för M1

DP/M1

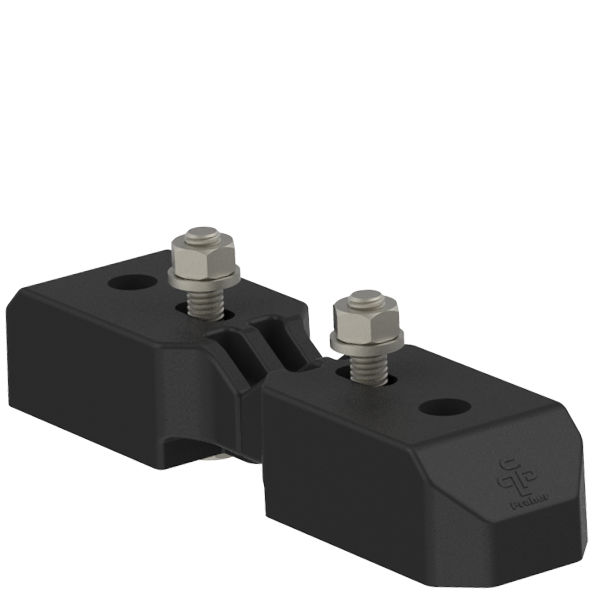

Distansplatta M1
