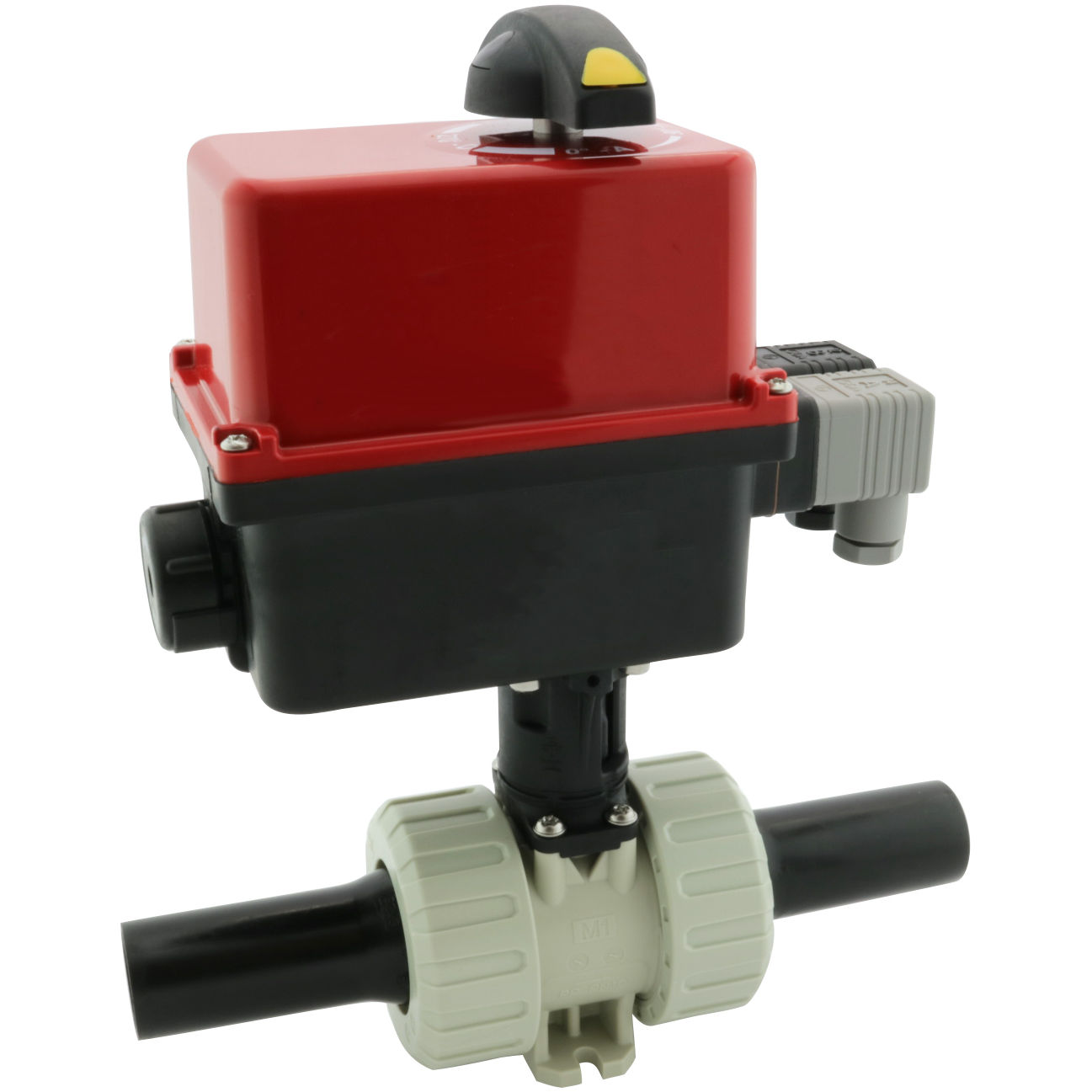

M1BEM/CE-V

Kulventil PP långa PE-ändar elektriskt don FPM

  • PP Tvåvägs kulventil elektriskt styrd
  • PN 10
  • FPM
  • För industriellt bruk
  • Utvändig svets i PE med långa ändar
  • Elmotor typ ER 230/50V IP65
  • Silikonfri
  • Fasta säten
  • Andra spänningar (24 VDC) och anslutningar mot förfrågan
  • Batteribackup kan levereras som option
Nollställ
Visa alla mått +
Artikelnummer RSK dDNDtLCHBKJFiler
M1BEM/CE-V-020 2015586461.5338026010790
M1BEM/CE-V-025 252068.564694085.5272.510790
M1BEM/CE-V-032 322575.5617343.58827810790
M1BEM/CE-V-040 4032926583519729510790
M1BEM/CE-V-050 5040108699456.510330610790
M1BEM/CE-V-063 6350127.57810964.5109.5320.510790
M1BEM/CE-V-075 756516086131.585151.537910790
M1BEM/CE-V-090 9080196.5101156.510016740510790
M1BEM/CE-V-110 11080196.5115156.510016740510790

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
Artikelnummer M1BEM/CE-V-020
RSK
d 20
DN 15
D 58
t 64
L 61.5
C 33
H 80
B 260
K 107
J 90
Artikelnummer M1BEM/CE-V-025
RSK
d 25
DN 20
D 68.5
t 64
L 69
C 40
H 85.5
B 272.5
K 107
J 90
Artikelnummer M1BEM/CE-V-032
RSK
d 32
DN 25
D 75.5
t 61
L 73
C 43.5
H 88
B 278
K 107
J 90
Artikelnummer M1BEM/CE-V-040
RSK
d 40
DN 32
D 92
t 65
L 83
C 51
H 97
B 295
K 107
J 90
Artikelnummer M1BEM/CE-V-050
RSK
d 50
DN 40
D 108
t 69
L 94
C 56.5
H 103
B 306
K 107
J 90
Artikelnummer M1BEM/CE-V-063
RSK
d 63
DN 50
D 127.5
t 78
L 109
C 64.5
H 109.5
B 320.5
K 107
J 90
Artikelnummer M1BEM/CE-V-075
RSK
d 75
DN 65
D 160
t 86
L 131.5
C 85
H 151.5
B 379
K 107
J 90
Artikelnummer M1BEM/CE-V-090
RSK
d 90
DN 80
D 196.5
t 101
L 156.5
C 100
H 167
B 405
K 107
J 90
Artikelnummer M1BEM/CE-V-110
RSK
d 110
DN 80
D 196.5
t 115
L 156.5
C 100
H 167
B 405
K 107
J 90
