HELE

Elsvetsvinkel 45°

PE100 Elsvetsmuff
Vinkel 45°
Vatten PN 16 SDR11
För detaljerad tryckklass se nedan.
Gas PN 10

Modeller

Visa alla mått +

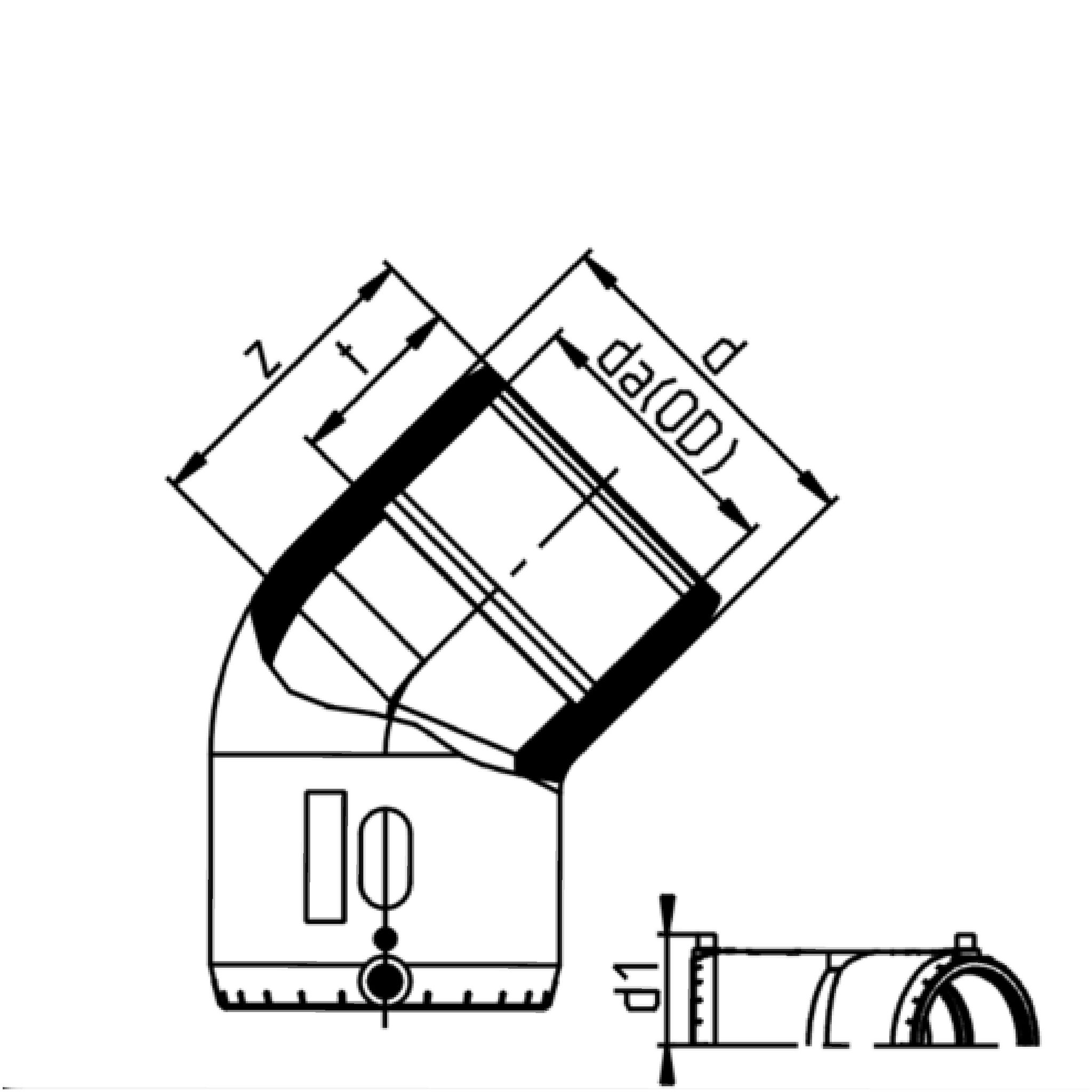

Artikelnummer	RSK	da(OD)	z	d	d1	t	SDR	Filer
HELE-P 250	2522477	250	233			125	17-11
HELE-P 315	2522478	315	275			145	17-11
HELE-RC-020	2430906	20	52	30	37	36.5	11-7.4
HELE-RC-025	2430907	25	52	35	40	39.2	11-7,4
HELE-RC-032	2430908	32	56	42	44	43	11
HELE-RC-040	2430909	40	63	53	48	48	11
HELE-RC-050	2430910	50	70	67	53	54	17-11
HELE-RC-063	2430911	63	82	82.5	58.5	61.5	17-11
HELE-RC-075	2430912	75	94	97	66	68.5	17-11
HELE-RC-090	2430913	90	113	115	74	71	17-11
HELE-RC-110	2430914	110	124	140	82.5	72	17-11
HELE-RC-125	2430915	125	124	161	92	86	17-11
HELE-RC-140	2430915	140	128	173	97	89.5	17-11
HELE-RC-160	2430916	160	164	200	112	89	17-11
HELE-RC-180	2432291	180	172	224	119	99	26-11
HELE-RC-200	2432292	200	178	248.5	130.5	106.5	26-11
HELE-RC-225	2430917	225	190	279	145.5	113.5	17-11

Specifikationer


Artikelnummer	HELE-P 250
RSK	2522477
da(OD)	250
z	233
t	125
SDR	17-11


Artikelnummer	HELE-P 315
RSK	2522478
da(OD)	315
z	275
t	145
SDR	17-11


Artikelnummer	HELE-RC-020
RSK	2430906
da(OD)	20
z	52
d	30
d1	37
t	36.5
SDR	11-7.4


Artikelnummer	HELE-RC-025
RSK	2430907
da(OD)	25
z	52
d	35
d1	40
t	39.2
SDR	11-7,4


Artikelnummer	HELE-RC-032
RSK	2430908
da(OD)	32
z	56
d	42
d1	44
t	43
SDR	11


Artikelnummer	HELE-RC-040
RSK	2430909
da(OD)	40
z	63
d	53
d1	48
t	48
SDR	11


Artikelnummer	HELE-RC-050
RSK	2430910
da(OD)	50
z	70
d	67
d1	53
t	54
SDR	17-11


Artikelnummer	HELE-RC-063
RSK	2430911
da(OD)	63
z	82
d	82.5
d1	58.5
t	61.5
SDR	17-11


Artikelnummer	HELE-RC-075
RSK	2430912
da(OD)	75
z	94
d	97
d1	66
t	68.5
SDR	17-11


Artikelnummer	HELE-RC-090
RSK	2430913
da(OD)	90
z	113
d	115
d1	74
t	71
SDR	17-11


Artikelnummer	HELE-RC-110
RSK	2430914
da(OD)	110
z	124
d	140
d1	82.5
t	72
SDR	17-11


Artikelnummer	HELE-RC-125
RSK	2430915
da(OD)	125
z	124
d	161
d1	92
t	86
SDR	17-11


Artikelnummer	HELE-RC-140
RSK	2430915
da(OD)	140
z	128
d	173
d1	97
t	89.5
SDR	17-11


Artikelnummer	HELE-RC-160
RSK	2430916
da(OD)	160
z	164
d	200
d1	112
t	89
SDR	17-11


Artikelnummer	HELE-RC-180
RSK	2432291
da(OD)	180
z	172
d	224
d1	119
t	99
SDR	26-11


Artikelnummer	HELE-RC-200
RSK	2432292
da(OD)	200
z	178
d	248.5
d1	130.5
t	106.5
SDR	26-11


Artikelnummer	HELE-RC-225
RSK	2430917
da(OD)	225
z	190
d	279
d1	145.5
t	113.5
SDR	17-11

Dokument

Datablad

Drift och skötsel

Sundahus deklaration BVD (Byggvarudeklaration)BVB (Byggvarubedömning)

Teknisk information

Teknisk information

Övrigt

PE_Nordicpolymark.pdf
