GSTP NBR

NBR Profilpackning

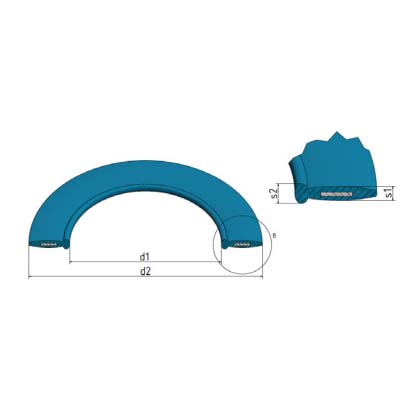

Stålförstärkt profilpackning i NBR för metallrörsystem med mått enligt 1514-1

Modeller

Visa alla mått +

Artikelnummer	RSK	DN	PN	d1	d2	s1	s2	Filer
GSTP-N 015		15	10-40	22	51	3	4
GSTP-N 020		20	10-40	27	61	3	4
GSTP-N 025		25	10-40	34	71	3	4
GSTP-N 032		32	10-40	43	82	3	4
GSTP-N 040		40	10-40	49	92	3	4
GSTP-N 050		50	10-40	61	107	4	5
GSTP-N 065		65	10-40	77	127	4	5
GSTP-N 080		80	10-40	89	142	4	5
GSTP-N 100		100	10-16	115	162	5	6
GSTP-N 125		125	10-16	141	192	5	6
GSTP-N 150		150	10-16	169	218	6	8
GSTP-N 200		200	10-16	220	273	6	8
GSTP-N 250-10		250	10	273	328	6	8
GSTP-N 250-16		250	16	273	329	6	8
GSTP-N 300-10		300	10	324	378	6	8
GSTP-N 300-16		300	16	324	384	6	8
GSTP-N 350		350	10	368	438	7	10
GSTP-N 400-10		400	10	420	489	7	10
GSTP-N 400-16		400	16	420	495	7	10
GSTP-N 450-10
GSTP-N 500		500	10	520	594	7	10
GSTP-N 500-16
GSTP-N 600		600	10	620	695	7	10
GSTP-N 700		700	10	720	810	8	11
GSTP-N 800		800	10	820	917	8	11
GSTP-N 900
GSTP-N 1000		1000	10	1020	1127	8	11

Specifikationer


Artikelnummer	GSTP-N 015
RSK
DN	15
PN	10-40
d1	22
d2	51
s1	3
s2	4


Artikelnummer	GSTP-N 020
RSK
DN	20
PN	10-40
d1	27
d2	61
s1	3
s2	4


Artikelnummer	GSTP-N 025
RSK
DN	25
PN	10-40
d1	34
d2	71
s1	3
s2	4


Artikelnummer	GSTP-N 032
RSK
DN	32
PN	10-40
d1	43
d2	82
s1	3
s2	4


Artikelnummer	GSTP-N 040
RSK
DN	40
PN	10-40
d1	49
d2	92
s1	3
s2	4


Artikelnummer	GSTP-N 050
RSK
DN	50
PN	10-40
d1	61
d2	107
s1	4
s2	5


Artikelnummer	GSTP-N 065
RSK
DN	65
PN	10-40
d1	77
d2	127
s1	4
s2	5


Artikelnummer	GSTP-N 080
RSK
DN	80
PN	10-40
d1	89
d2	142
s1	4
s2	5


Artikelnummer	GSTP-N 100
RSK
DN	100
PN	10-16
d1	115
d2	162
s1	5
s2	6


Artikelnummer	GSTP-N 125
RSK
DN	125
PN	10-16
d1	141
d2	192
s1	5
s2	6


Artikelnummer	GSTP-N 150
RSK
DN	150
PN	10-16
d1	169
d2	218
s1	6
s2	8


Artikelnummer	GSTP-N 200
RSK
DN	200
PN	10-16
d1	220
d2	273
s1	6
s2	8


Artikelnummer	GSTP-N 250-10
RSK
DN	250
PN	10
d1	273
d2	328
s1	6
s2	8


Artikelnummer	GSTP-N 250-16
RSK
DN	250
PN	16
d1	273
d2	329
s1	6
s2	8


Artikelnummer	GSTP-N 300-10
RSK
DN	300
PN	10
d1	324
d2	378
s1	6
s2	8


Artikelnummer	GSTP-N 300-16
RSK
DN	300
PN	16
d1	324
d2	384
s1	6
s2	8


Artikelnummer	GSTP-N 350
RSK
DN	350
PN	10
d1	368
d2	438
s1	7
s2	10


Artikelnummer	GSTP-N 400-10
RSK
DN	400
PN	10
d1	420
d2	489
s1	7
s2	10


Artikelnummer	GSTP-N 400-16
RSK
DN	400
PN	16
d1	420
d2	495
s1	7
s2	10


Artikelnummer	GSTP-N 500
RSK
DN	500
PN	10
d1	520
d2	594
s1	7
s2	10


Artikelnummer	GSTP-N 600
RSK
DN	600
PN	10
d1	620
d2	695
s1	7
s2	10


Artikelnummer	GSTP-N 700
RSK
DN	700
PN	10
d1	720
d2	810
s1	8
s2	11


Artikelnummer	GSTP-N 800
RSK
DN	800
PN	10
d1	820
d2	917
s1	8
s2	11


Artikelnummer	GSTP-N 1000
RSK
DN	1000
PN	10
d1	1020
d2	1127
s1	8
s2	11
