GRIP-L NBR

Dragsäker koppling NBR d26,9-168mm

  • Dragsäker koppling
  • NBR-manschett
  • PN 16
  • -20°C till + 80°C
  • Hus av AISI 316
  • Inre delar av AISI 316
  • Låsdetaljer: AISI 316 d26,9-168
  • Ø60,3 med en låsbult och större med två låsbultar.
  • Stödhylsa rekommenderas vid stort avstånd mellan rören och vakuumapplikationer. Beställes separat.
  • Den mest använda rörkopplingen inom skeppsbyggnad, vattenförsörjning och i industriella applikationer. Medger vinkelavvikelse på upp till 5°
Nollställ
Visa alla mått +

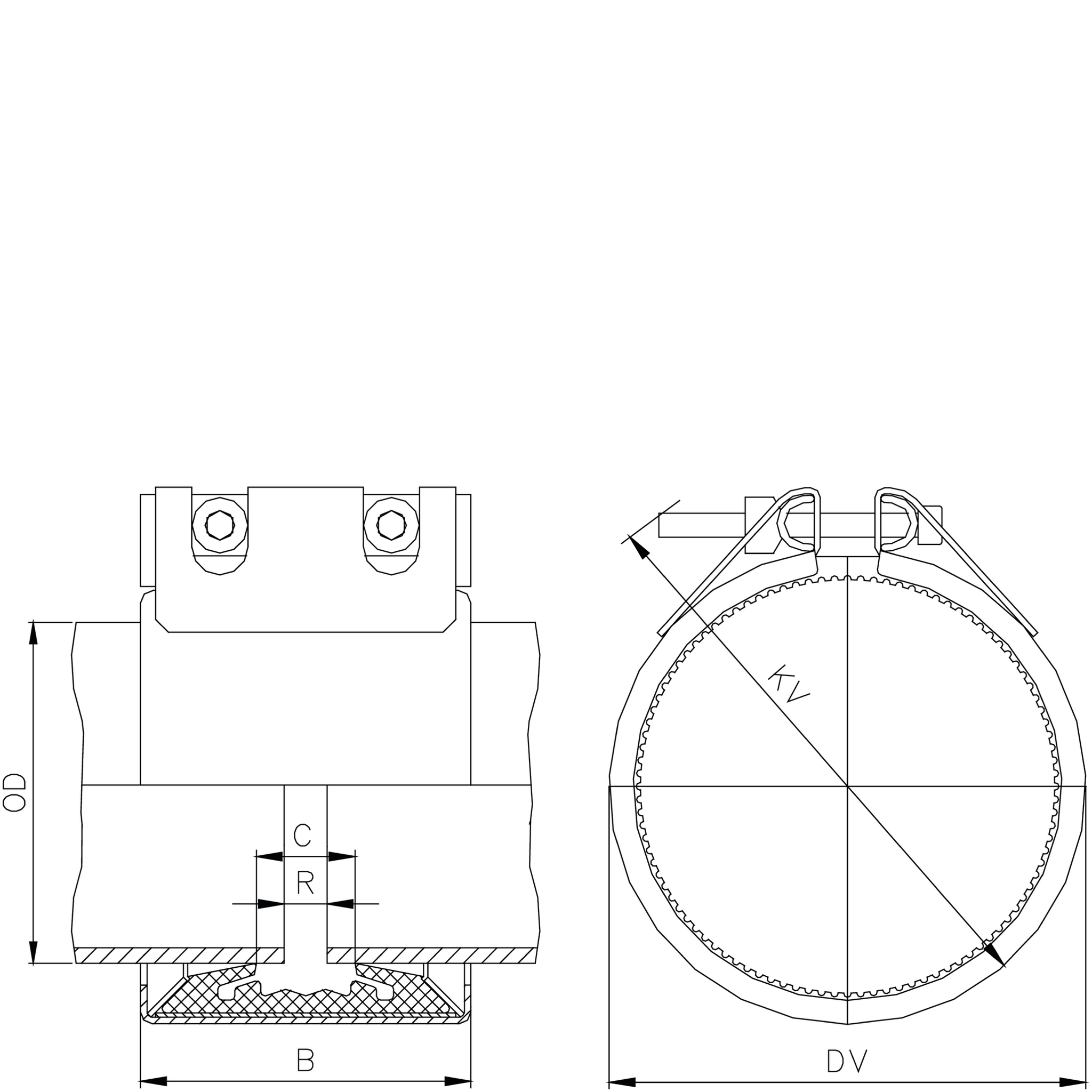

Artikelnummer RSK DOD min-OD maxPS BarBCDVKVRFiler
GL-N-026 26.926,4-27,446461943705
GL-N-030 3029,5-30,542461747755
GL-N-033 33.733,2-34,238461751755
GL-N-038 3837,5-38,533612557905
GL-N-042 42.441,9-42,930612562955
GL-N-044 44.544,0-45,033612564955
GL-N-048 48.347,8-48,8306125671005
GL-N-054 5453,5-54,5207637761055-10
GL-N-057 5756,4-57,6187637761055-10
GL-N-060 60.359,7-60,9227637791105-10
GL-N-066 66.664,9-67,3349535871265-10
GL-N-070 7068,9-70,8349536921315-10
GL-N-073 7372,3-73,7319541961425-10
GL-N-076 76.175,3-76,9319541981425-10
GL-N-079 79.578,7-80,32895351001425-10
GL-N-084 8483,2-84,82695351121525-10
GL-N-088 88.988,0-89,82295411111575-10
GL-N-100 100.699,6-101,62295351291725-10
GL-N-101 1511174 101.6100,6-102,62295351111725-10
GL-N-104 104.8103,8-105,82295351331725-10
GL-N-108 108106,9-109,12195411301725-10
GL-N-114 114.3113,2-115,41695411361775-10
GL-N-127 127125,7-128,319110541511955-10
GL-N-129 129127,7-130,319110541531955-10
GL-N-130 130.2128,9-131,519110541542005-10
GL-N-133 133131,7-134,319110541572005-10
GL-N-139 139.7138,3-141,116110541642105-10
GL-N-141 141.3139,9-142,716110541662105-10
GL-N-154 154152,5-155,516110481842255-10
GL-N-159 159157,4-160,616110541832255-10
GL-N-168 168.3166,6-170,016110541922305-10
Artikelnummer GL-N-026
RSK
D 26.9
OD min-OD max 26,4-27,4
PS Bar 46
B 46
C 19
DV 43
KV 70
R 5
Artikelnummer GL-N-030
RSK
D 30
OD min-OD max 29,5-30,5
PS Bar 42
B 46
C 17
DV 47
KV 75
R 5
Artikelnummer GL-N-033
RSK
D 33.7
OD min-OD max 33,2-34,2
PS Bar 38
B 46
C 17
DV 51
KV 75
R 5
Artikelnummer GL-N-038
RSK
D 38
OD min-OD max 37,5-38,5
PS Bar 33
B 61
C 25
DV 57
KV 90
R 5
Artikelnummer GL-N-042
RSK
D 42.4
OD min-OD max 41,9-42,9
PS Bar 30
B 61
C 25
DV 62
KV 95
R 5
Artikelnummer GL-N-044
RSK
D 44.5
OD min-OD max 44,0-45,0
PS Bar 33
B 61
C 25
DV 64
KV 95
R 5
Artikelnummer GL-N-048
RSK
D 48.3
OD min-OD max 47,8-48,8
PS Bar 30
B 61
C 25
DV 67
KV 100
R 5
Artikelnummer GL-N-054
RSK
D 54
OD min-OD max 53,5-54,5
PS Bar 20
B 76
C 37
DV 76
KV 105
R 5-10
Artikelnummer GL-N-057
RSK
D 57
OD min-OD max 56,4-57,6
PS Bar 18
B 76
C 37
DV 76
KV 105
R 5-10
Artikelnummer GL-N-060
RSK
D 60.3
OD min-OD max 59,7-60,9
PS Bar 22
B 76
C 37
DV 79
KV 110
R 5-10
Artikelnummer GL-N-066
RSK
D 66.6
OD min-OD max 64,9-67,3
PS Bar 34
B 95
C 35
DV 87
KV 126
R 5-10
Artikelnummer GL-N-070
RSK
D 70
OD min-OD max 68,9-70,8
PS Bar 34
B 95
C 36
DV 92
KV 131
R 5-10
Artikelnummer GL-N-073
RSK
D 73
OD min-OD max 72,3-73,7
PS Bar 31
B 95
C 41
DV 96
KV 142
R 5-10
Artikelnummer GL-N-076
RSK
D 76.1
OD min-OD max 75,3-76,9
PS Bar 31
B 95
C 41
DV 98
KV 142
R 5-10
Artikelnummer GL-N-079
RSK
D 79.5
OD min-OD max 78,7-80,3
PS Bar 28
B 95
C 35
DV 100
KV 142
R 5-10
Artikelnummer GL-N-084
RSK
D 84
OD min-OD max 83,2-84,8
PS Bar 26
B 95
C 35
DV 112
KV 152
R 5-10
Artikelnummer GL-N-088
RSK
D 88.9
OD min-OD max 88,0-89,8
PS Bar 22
B 95
C 41
DV 111
KV 157
R 5-10
Artikelnummer GL-N-100
RSK
D 100.6
OD min-OD max 99,6-101,6
PS Bar 22
B 95
C 35
DV 129
KV 172
R 5-10
Artikelnummer GL-N-101
RSK 1511174
D 101.6
OD min-OD max 100,6-102,6
PS Bar 22
B 95
C 35
DV 111
KV 172
R 5-10
Artikelnummer GL-N-104
RSK
D 104.8
OD min-OD max 103,8-105,8
PS Bar 22
B 95
C 35
DV 133
KV 172
R 5-10
Artikelnummer GL-N-108
RSK
D 108
OD min-OD max 106,9-109,1
PS Bar 21
B 95
C 41
DV 130
KV 172
R 5-10
Artikelnummer GL-N-114
RSK
D 114.3
OD min-OD max 113,2-115,4
PS Bar 16
B 95
C 41
DV 136
KV 177
R 5-10
Artikelnummer GL-N-127
RSK
D 127
OD min-OD max 125,7-128,3
PS Bar 19
B 110
C 54
DV 151
KV 195
R 5-10
Artikelnummer GL-N-129
RSK
D 129
OD min-OD max 127,7-130,3
PS Bar 19
B 110
C 54
DV 153
KV 195
R 5-10
Artikelnummer GL-N-130
RSK
D 130.2
OD min-OD max 128,9-131,5
PS Bar 19
B 110
C 54
DV 154
KV 200
R 5-10
Artikelnummer GL-N-133
RSK
D 133
OD min-OD max 131,7-134,3
PS Bar 19
B 110
C 54
DV 157
KV 200
R 5-10
Artikelnummer GL-N-139
RSK
D 139.7
OD min-OD max 138,3-141,1
PS Bar 16
B 110
C 54
DV 164
KV 210
R 5-10
Artikelnummer GL-N-141
RSK
D 141.3
OD min-OD max 139,9-142,7
PS Bar 16
B 110
C 54
DV 166
KV 210
R 5-10
Artikelnummer GL-N-154
RSK
D 154
OD min-OD max 152,5-155,5
PS Bar 16
B 110
C 48
DV 184
KV 225
R 5-10
Artikelnummer GL-N-159
RSK
D 159
OD min-OD max 157,4-160,6
PS Bar 16
B 110
C 54
DV 183
KV 225
R 5-10
Artikelnummer GL-N-168
RSK
D 168.3
OD min-OD max 166,6-170,0
PS Bar 16
B 110
C 54
DV 192
KV 230
R 5-10
