GINV

Vinkel 90° lim/utv. gänga

  • PVC-U Vinkel 90°
  • Invändig lim/ utvändig gänga
  • PN 10
Nollställ
Visa alla mått +

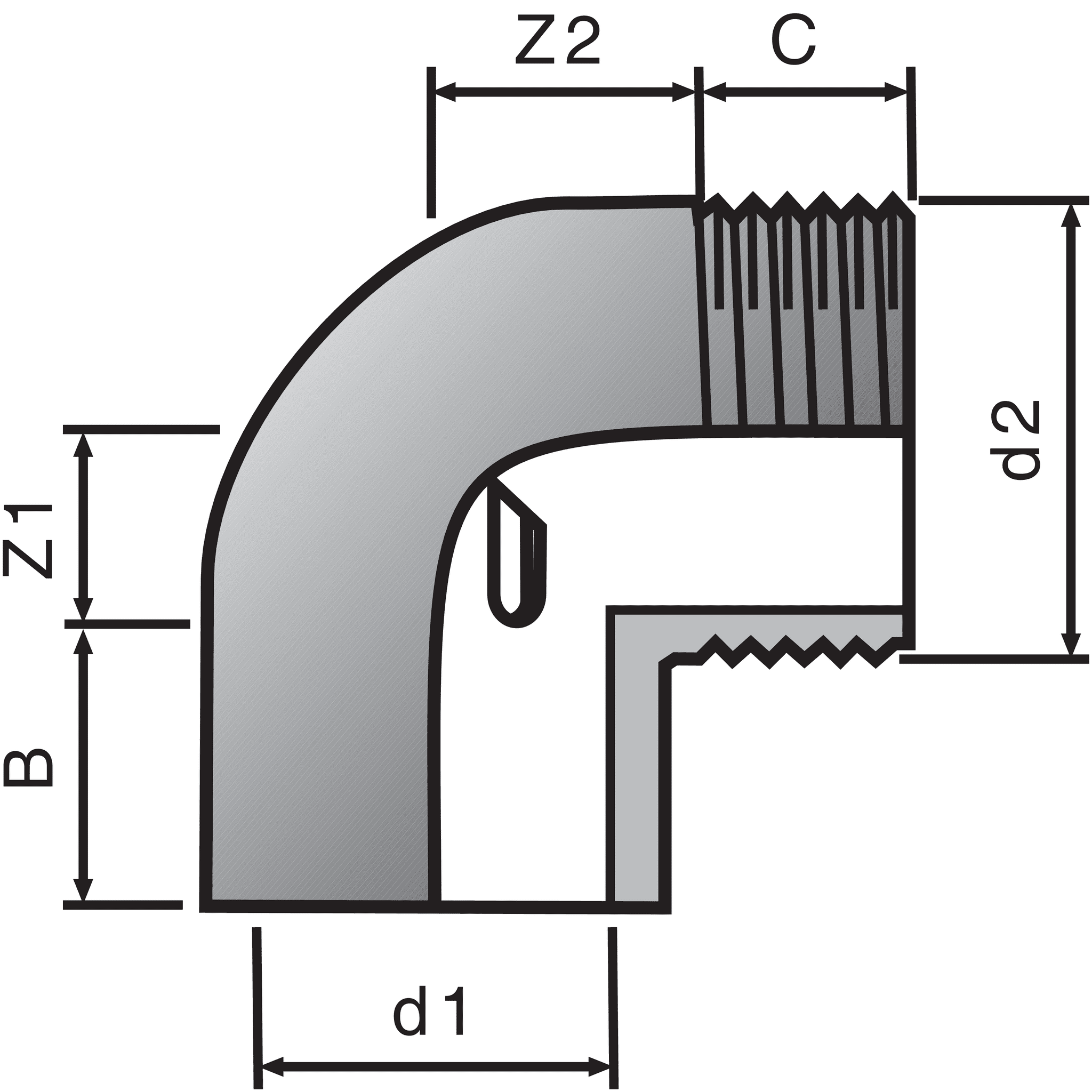

Artikelnummer RSK d1d2Z1Z2BCFiler
GINV 020-R020 2262302 203/4"11171616 CAD/Step
GINV 025-R025 2262303 251"17201919 CAD/Step
GINV 032-R020 2262304 323/4"21292219 CAD/Step
GINV 032-R025 2262305 321"21302219 CAD/Step
GINV 032-R032 2262306 321 1/4"17242221 CAD/Step
GINV 040-R032 2262307 401 1/4"22272621 CAD/Step
GINV 040-R040 2262308 401 1/2"22272621 CAD/Step
GINV 050-R032 2262309 501 1/4"28343121 CAD/Step
GINV 050-R040 2262310 501 1/2"28343121 CAD/Step
GINV 050-R050 2262311 502"28343126 CAD/Step
Artikelnummer GINV 020-R020
RSK 2262302
d1 20
d2 3/4"
Z1 11
Z2 17
B 16
C 16
Artikelnummer GINV 025-R025
RSK 2262303
d1 25
d2 1"
Z1 17
Z2 20
B 19
C 19
Artikelnummer GINV 032-R020
RSK 2262304
d1 32
d2 3/4"
Z1 21
Z2 29
B 22
C 19
Artikelnummer GINV 032-R025
RSK 2262305
d1 32
d2 1"
Z1 21
Z2 30
B 22
C 19
Artikelnummer GINV 032-R032
RSK 2262306
d1 32
d2 1 1/4"
Z1 17
Z2 24
B 22
C 21
Artikelnummer GINV 040-R032
RSK 2262307
d1 40
d2 1 1/4"
Z1 22
Z2 27
B 26
C 21
Artikelnummer GINV 040-R040
RSK 2262308
d1 40
d2 1 1/2"
Z1 22
Z2 27
B 26
C 21
Artikelnummer GINV 050-R032
RSK 2262309
d1 50
d2 1 1/4"
Z1 28
Z2 34
B 31
C 21
Artikelnummer GINV 050-R040
RSK 2262310
d1 50
d2 1 1/2"
Z1 28
Z2 34
B 31
C 21
Artikelnummer GINV 050-R050
RSK 2262311
d1 50
d2 2"
Z1 28
Z2 34
B 31
C 26
