GELE

Elsvetsvinkel 90°

PE100 Elsvetsmuff
Vinkel 90°
Vatten PN 16 SDR11
För detaljerad tryckklass se nedan.
Gas PN 10
Om artikelnummer innehåller RC så är materialet PE100-RC

Modeller

Visa alla mått +

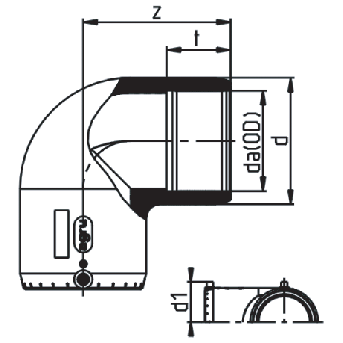

Artikelnummer	RSK	da(OD)	z	d	d1	t	SDR	Filer
GELE-RC-063	2430899	63	99	83	60	62.7	17-11
GELE-RC-020	2430894	20	58	30	37	37.5	11-7.4
GELE-RC-025	2430895	25	61	35	40	40.3	11-7,4
GELE-RC-032	2430896	32	65	42	44	44	11
GELE-RC-040	2430897	40	75	53	49	49	11
GELE-RC-050	2430898	50	85	67	53	55	17-11
GELE-RC-075	2430900	75	114	97	66	70	17-11
GELE-RC-090	2430901	90	147	114	73	70.5	17-11
GELE-RC-110	2430902	110	164	140	82.5	70.5	17-11
GELE-RC-125	2430903	125	164	161	91	84	17-7,4
GELE-RC-140	2430902	140	172	173	97	89.5	17-11
GELE-RC-160	2430904	160	222	200	109	87	17-11
GELE-RC-180	2432289	180	230	224	118	98.5	26-11
GELE-RC-200	2432290	200	250	248	129.5	106.5	26-11
GELE-RC-225	2430905	225	274	279	144	112.5	17-11
GELE-P 250	2522442	250	322			128	17-11
GELE-P 315	2522443	315	383			145	17-11

Specifikationer


Artikelnummer	GELE-RC-063
RSK	2430899
da(OD)	63
z	99
d	83
d1	60
t	62.7
SDR	17-11


Artikelnummer	GELE-RC-020
RSK	2430894
da(OD)	20
z	58
d	30
d1	37
t	37.5
SDR	11-7.4


Artikelnummer	GELE-RC-025
RSK	2430895
da(OD)	25
z	61
d	35
d1	40
t	40.3
SDR	11-7,4


Artikelnummer	GELE-RC-032
RSK	2430896
da(OD)	32
z	65
d	42
d1	44
t	44
SDR	11


Artikelnummer	GELE-RC-040
RSK	2430897
da(OD)	40
z	75
d	53
d1	49
t	49
SDR	11


Artikelnummer	GELE-RC-050
RSK	2430898
da(OD)	50
z	85
d	67
d1	53
t	55
SDR	17-11


Artikelnummer	GELE-RC-075
RSK	2430900
da(OD)	75
z	114
d	97
d1	66
t	70
SDR	17-11


Artikelnummer	GELE-RC-090
RSK	2430901
da(OD)	90
z	147
d	114
d1	73
t	70.5
SDR	17-11


Artikelnummer	GELE-RC-110
RSK	2430902
da(OD)	110
z	164
d	140
d1	82.5
t	70.5
SDR	17-11


Artikelnummer	GELE-RC-125
RSK	2430903
da(OD)	125
z	164
d	161
d1	91
t	84
SDR	17-7,4


Artikelnummer	GELE-RC-140
RSK	2430902
da(OD)	140
z	172
d	173
d1	97
t	89.5
SDR	17-11


Artikelnummer	GELE-RC-160
RSK	2430904
da(OD)	160
z	222
d	200
d1	109
t	87
SDR	17-11


Artikelnummer	GELE-RC-180
RSK	2432289
da(OD)	180
z	230
d	224
d1	118
t	98.5
SDR	26-11


Artikelnummer	GELE-RC-200
RSK	2432290
da(OD)	200
z	250
d	248
d1	129.5
t	106.5
SDR	26-11


Artikelnummer	GELE-RC-225
RSK	2430905
da(OD)	225
z	274
d	279
d1	144
t	112.5
SDR	17-11


Artikelnummer	GELE-P 250
RSK	2522442
da(OD)	250
z	322
t	128
SDR	17-11


Artikelnummer	GELE-P 315
RSK	2522443
da(OD)	315
z	383
t	145
SDR	17-11
