GDLE11

Multiböj 90° SDR11

PE100-RC Multiböj 90°
Långa ändar
Vatten PN 16 SDR11
Gas PN 6

Modeller

Visa alla mått +

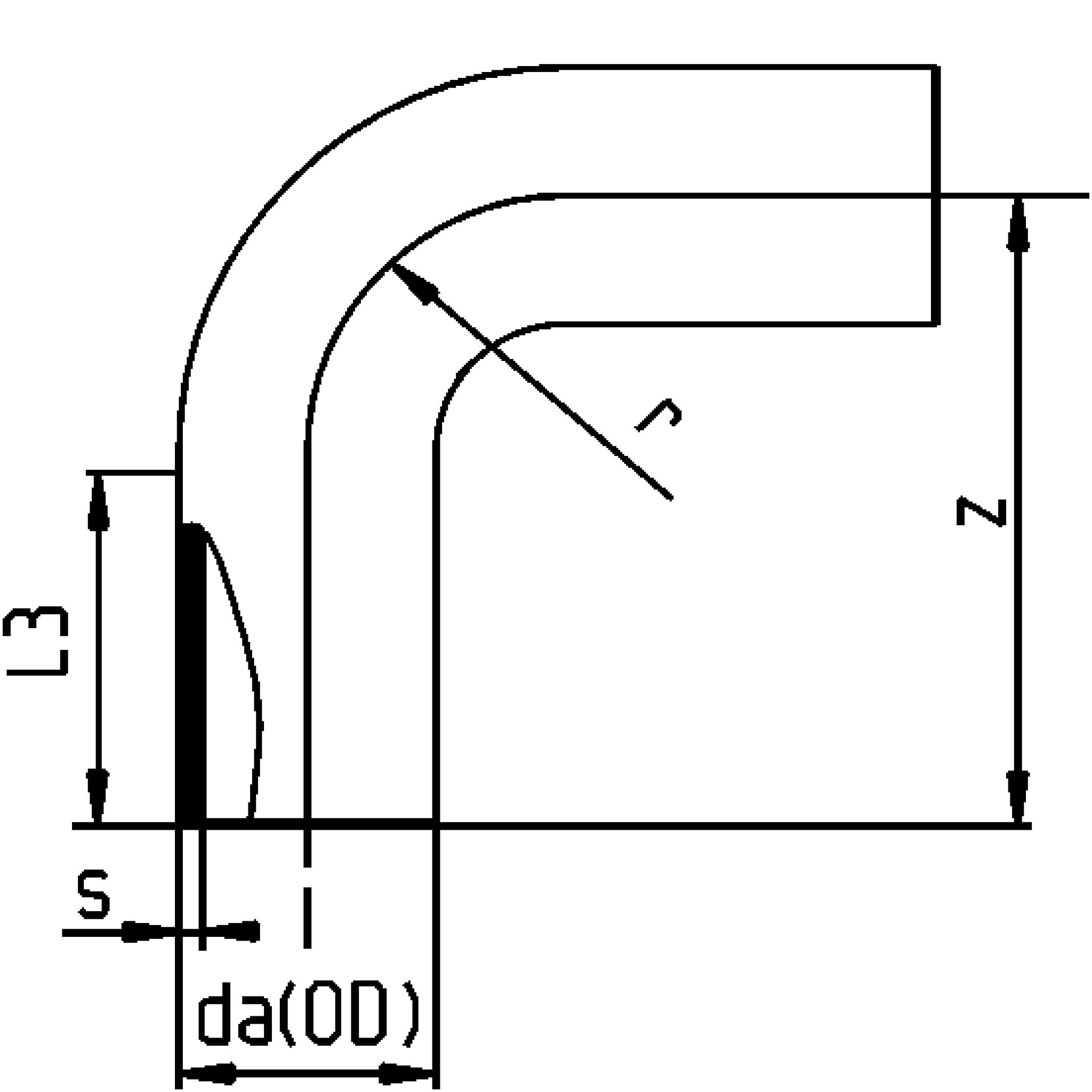

Artikelnummer	RSK	da(OD)	SDR	s	z	r	L3	Filer
GDLE11-RC-020	077800020	20	SDR11	2	60	20	40
GDLE11-RC-025	077800025	25	SDR11	2.3	68.5	25	42.5
GDLE11-RC-032	077800032	32	SDR11	3	79	32	47
GDLE11-RC-040	077800040	40	SDR11	3.7	92.5	40	52
GDLE11-RC-050	077800050	50	SDR11	4.6	108.5	50	58.5
GDLE11-RC-063	077800063	63	SDR11	5.8	129.5	63	66.5
GDLE11-RC-075	077800075	75	SDR11	6.8	150	75	75
GDLE11-RC-090	077800090	90	SDR11	8.2	168	90	76
GDLE11-RC-110	077800110	110	SDR11	10	189	110	82
GDLE11-RC-125	077800125	125	SDR11	11.4	218	125	92
GDLE11-RC-140	077800140	140	SDR11	12.7	241	140	95
GDLE11-RC-160	077800160	160	SDR11	14.6	260	160	100.5
GDLE11-RC-180	077800180	180	SDR11	16.4	285	180	109
GDLE11-RC-200	077800200	200	SDR11	18.2	318.5	200	118.5
GDLE11-RC-225	077800225	225	SDR11	20.5	353	225	125
GDLE11-RC-250	077800250	250	SDR11	22.7	389	250	133
GDLE11-RC-280	077800280	280	SDR11	25.4	429	280	143
GDLE11-RC-315	077800315	315	SDR11	28.6	475	315	158

Specifikationer


Artikelnummer	GDLE11-RC-020
RSK	077800020
da(OD)	20
SDR	SDR11
s	2
z	60
r	20
L3	40


Artikelnummer	GDLE11-RC-025
RSK	077800025
da(OD)	25
SDR	SDR11
s	2.3
z	68.5
r	25
L3	42.5


Artikelnummer	GDLE11-RC-032
RSK	077800032
da(OD)	32
SDR	SDR11
s	3
z	79
r	32
L3	47


Artikelnummer	GDLE11-RC-040
RSK	077800040
da(OD)	40
SDR	SDR11
s	3.7
z	92.5
r	40
L3	52


Artikelnummer	GDLE11-RC-050
RSK	077800050
da(OD)	50
SDR	SDR11
s	4.6
z	108.5
r	50
L3	58.5


Artikelnummer	GDLE11-RC-063
RSK	077800063
da(OD)	63
SDR	SDR11
s	5.8
z	129.5
r	63
L3	66.5


Artikelnummer	GDLE11-RC-075
RSK	077800075
da(OD)	75
SDR	SDR11
s	6.8
z	150
r	75
L3	75


Artikelnummer	GDLE11-RC-090
RSK	077800090
da(OD)	90
SDR	SDR11
s	8.2
z	168
r	90
L3	76


Artikelnummer	GDLE11-RC-110
RSK	077800110
da(OD)	110
SDR	SDR11
s	10
z	189
r	110
L3	82


Artikelnummer	GDLE11-RC-125
RSK	077800125
da(OD)	125
SDR	SDR11
s	11.4
z	218
r	125
L3	92


Artikelnummer	GDLE11-RC-140
RSK	077800140
da(OD)	140
SDR	SDR11
s	12.7
z	241
r	140
L3	95


Artikelnummer	GDLE11-RC-160
RSK	077800160
da(OD)	160
SDR	SDR11
s	14.6
z	260
r	160
L3	100.5


Artikelnummer	GDLE11-RC-180
RSK	077800180
da(OD)	180
SDR	SDR11
s	16.4
z	285
r	180
L3	109


Artikelnummer	GDLE11-RC-200
RSK	077800200
da(OD)	200
SDR	SDR11
s	18.2
z	318.5
r	200
L3	118.5


Artikelnummer	GDLE11-RC-225
RSK	077800225
da(OD)	225
SDR	SDR11
s	20.5
z	353
r	225
L3	125


Artikelnummer	GDLE11-RC-250
RSK	077800250
da(OD)	250
SDR	SDR11
s	22.7
z	389
r	250
L3	133


Artikelnummer	GDLE11-RC-280
RSK	077800280
da(OD)	280
SDR	SDR11
s	25.4
z	429
r	280
L3	143


Artikelnummer	GDLE11-RC-315
RSK	077800315
da(OD)	315
SDR	SDR11
s	28.6
z	475
r	315
L3	158
