CVK6U-F-E

Klaffbackventil fjäderstängande EPDM

  • PVC-U Klaffbackventil
  • Fjäderstängande
  • För inspänning mellan flänsar
  • EPDM-tätning
  • d50-225 10 bar d280-315 8 bar
  • För PVC-rör PN 10 och PN6
  • Distansring alt. fasning av kraghylsa krävs i vissa dimensioner och material.
  • Större dimensioner mot förfrågan.
  • Min 0,3 bars mottryck
  • Läs noga igenom installationsinformationen innan montering
Nollställ

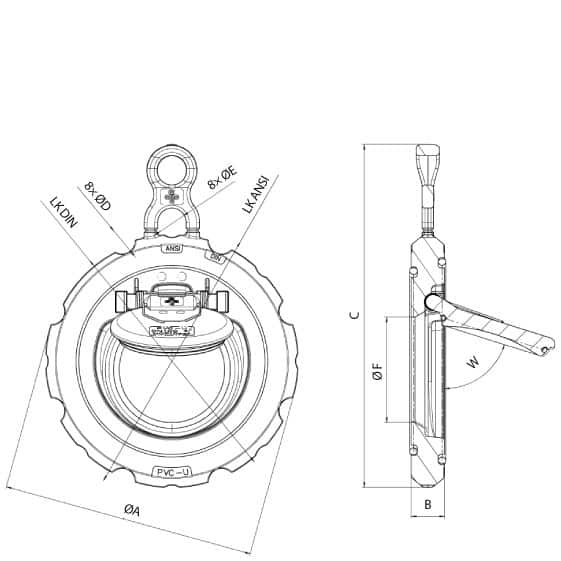

Visa alla mått +
Artikelnummer RSK dDNABCLKDEFFiler
CVK6U-F-E-050 4968940 50409516141.81101815.523.5 CAD/Step
CVK6U-F-E-063 4968941 635010918159.5125181933 CAD/Step
CVK6U-F-E-075 4968942 756513020185145181942 CAD/Step
CVK6U-F-E-090 4968943 908014620200.4160181953 CAD/Step
CVK6U-F-E-110 4968944 11010017523237.2180181973 CAD/Step
CVK6U-F-E-140 4968945 14012519825262.32101822.293 CAD/Step
CVK6U-F-E-160 4968946 16015022330288.82402222.2110 CAD/Step
CVK6U-F-E-225 4968948 22520028034348.32952222.2150 CAD/Step
CVK6U-F-E-280 280250343423502225.4186 CAD/Step
CVK6U-F-E-315 315300406.4474002225.4229 CAD/Step
CVK6U-F-E-355 355350447.6514602228.6
Artikelnummer CVK6U-F-E-050
RSK 4968940
d 50
DN 40
A 95
B 16
C 141.8
LK 110
D 18
E 15.5
F 23.5
Artikelnummer CVK6U-F-E-063
RSK 4968941
d 63
DN 50
A 109
B 18
C 159.5
LK 125
D 18
E 19
F 33
Artikelnummer CVK6U-F-E-075
RSK 4968942
d 75
DN 65
A 130
B 20
C 185
LK 145
D 18
E 19
F 42
Artikelnummer CVK6U-F-E-090
RSK 4968943
d 90
DN 80
A 146
B 20
C 200.4
LK 160
D 18
E 19
F 53
Artikelnummer CVK6U-F-E-110
RSK 4968944
d 110
DN 100
A 175
B 23
C 237.2
LK 180
D 18
E 19
F 73
Artikelnummer CVK6U-F-E-140
RSK 4968945
d 140
DN 125
A 198
B 25
C 262.3
LK 210
D 18
E 22.2
F 93
Artikelnummer CVK6U-F-E-160
RSK 4968946
d 160
DN 150
A 223
B 30
C 288.8
LK 240
D 22
E 22.2
F 110
Artikelnummer CVK6U-F-E-225
RSK 4968948
d 225
DN 200
A 280
B 34
C 348.3
LK 295
D 22
E 22.2
F 150
Artikelnummer CVK6U-F-E-280
RSK
d 280
DN 250
A 343
B 42
LK 350
D 22
E 25.4
F 186
Artikelnummer CVK6U-F-E-315
RSK
d 315
DN 300
A 406.4
B 47
LK 400
D 22
E 25.4
F 229
Artikelnummer CVK6U-F-E-355
RSK
d 355
DN 350
A 447.6
B 51
LK 460
D 22
E 28.6
Datablad

Utökat produktblad

Teknisk information

Tillbehör

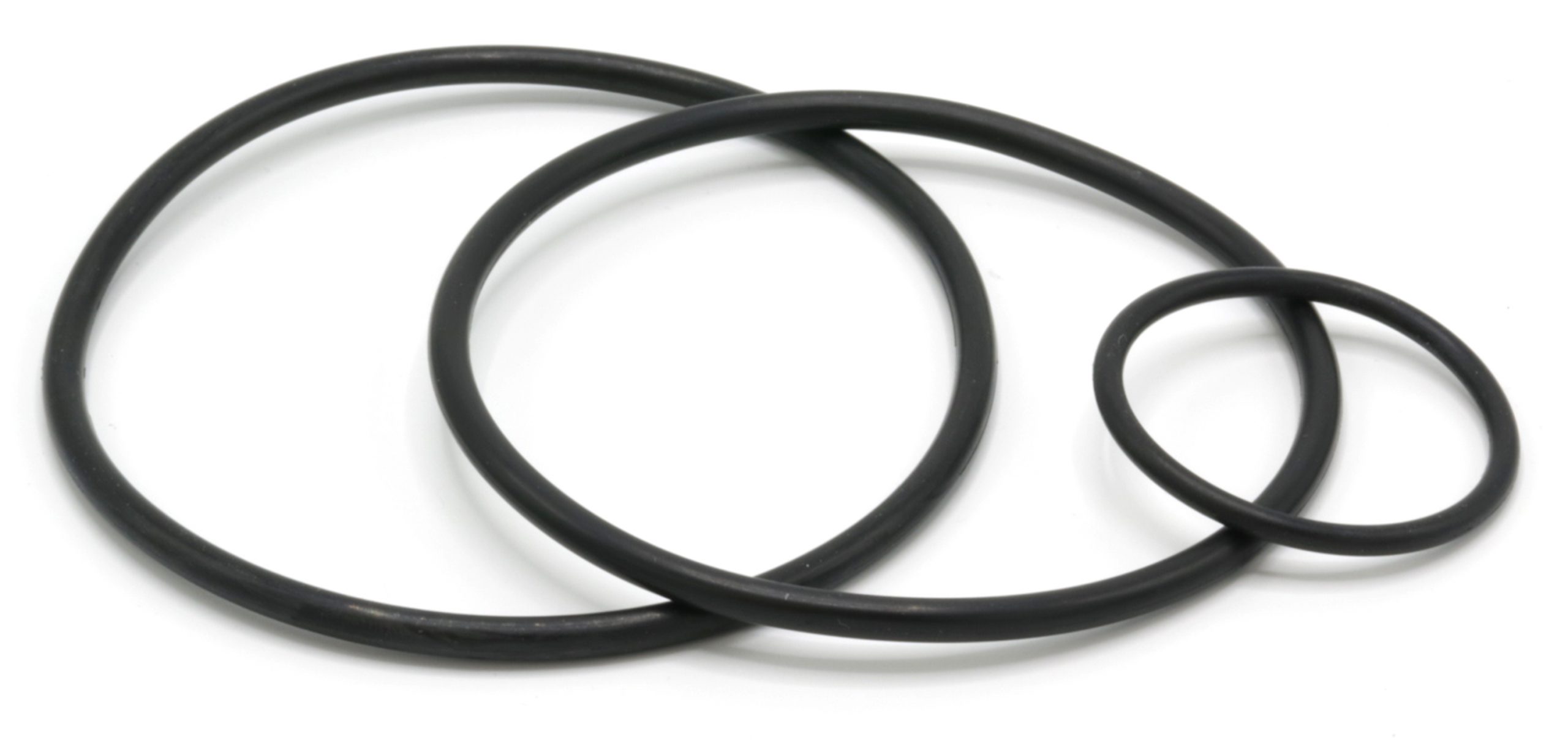

SET/CVK6U-E

PACKNINGS-SET CVK6U EPDM
