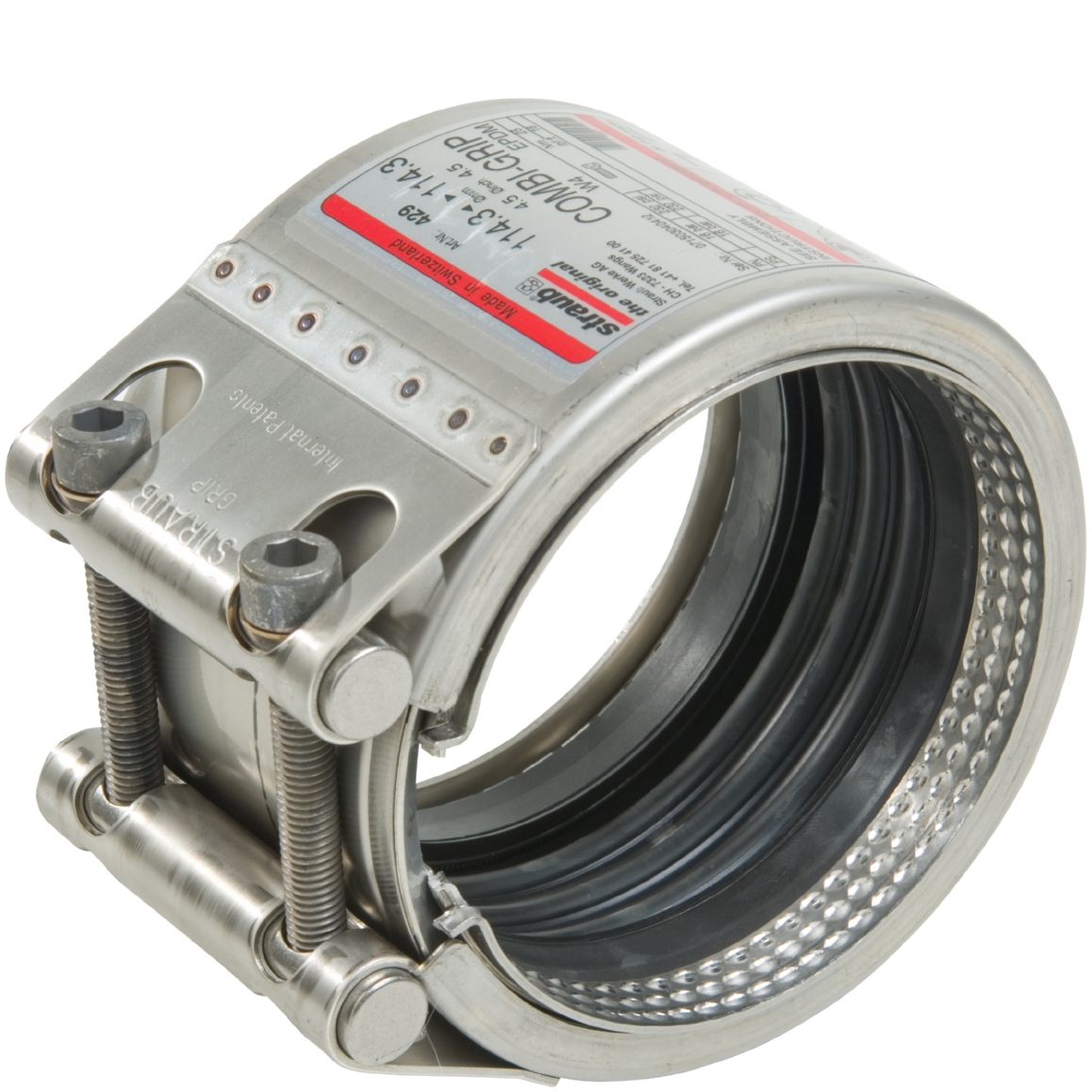

COMBI-GRIP EPDM

Dragsäker Plast/Metall EPDM

  • Dragsäker koppling
  • EPDM-manschett
  • PN 16
  • -20°C till +100°C
  • Hus av AISI 304 Inre delar av rostfritt stål
  • Låsdetaljer av skyddsmålat stål, rostfritt mot förfrågan.
  • Snabb och enkel installation.
  • Medger vinkelavvikelse upp till 2°.
  • Stödhylsa behövs vid användning av PLAST-GRIP på PP, PE-rör eller andra mjuka termoplaströr.
Nollställ
Visa alla mått +

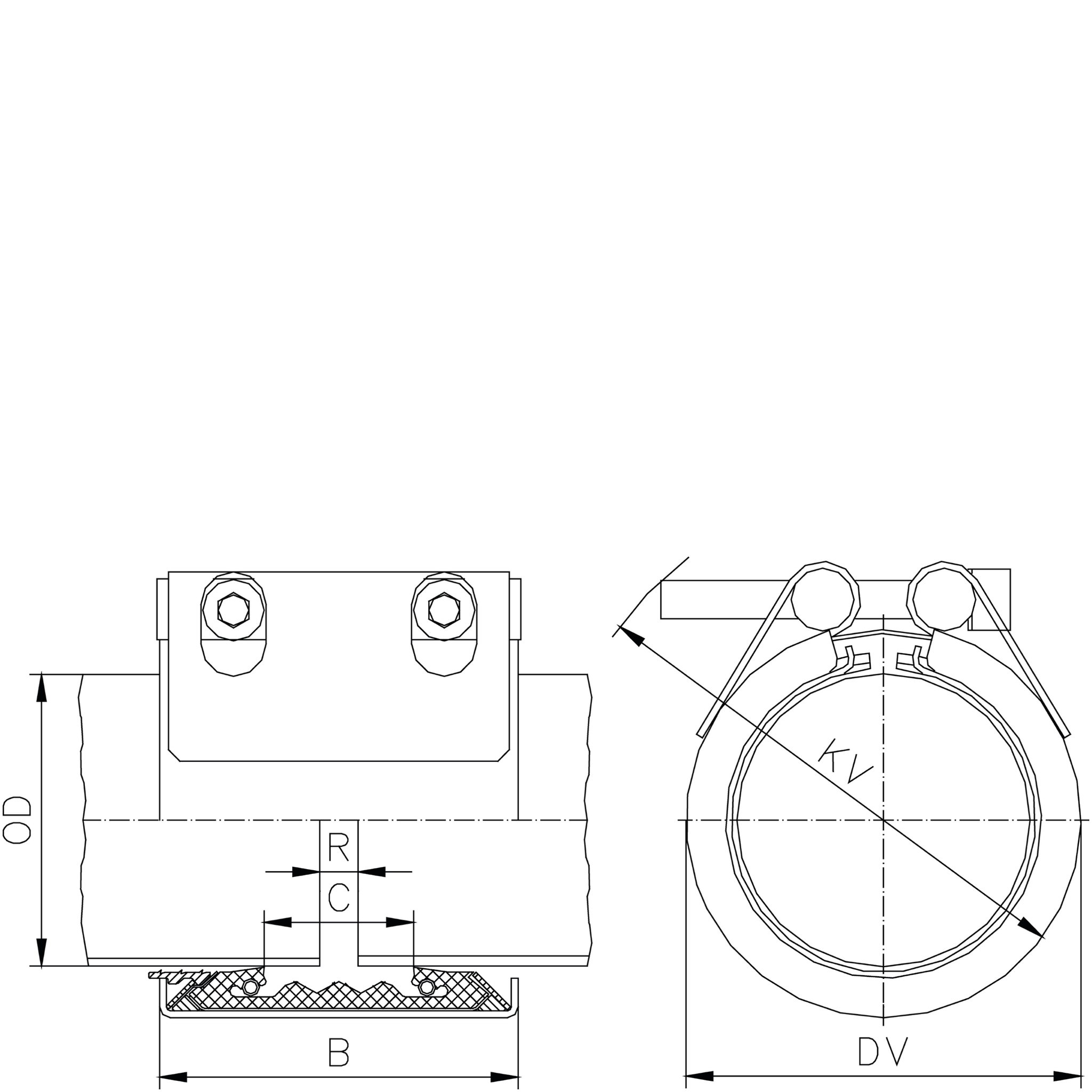

Artikelnummer RSK PlastOD min- OD maxMetallOD min- OD maxPN BarBCDVKVFiler
CG-E-040 39,0-40,537,5-39,01661196090
CG-E-042 39,0-40,542,0-43,51661206395
CG-E-050 49,0-50,547,8-49,016612670100
CG-E-063 62,0-64,059,7-61,016763285115
CG-E-075 74,0-76,075,0-77,5169439100137
CG-E-090 89,0-91,087,0-90,0169439118152
CG-E-110 109,0-111,0106,5-110,5169439135167
CG-E-110-114 109,0-111,0112,0-116,0169745140177
CG-E-140 139,0-142,0137,5-141,01610943168200
CG-E-160 159,0-162,0157,0-160,51610943188215
Artikelnummer CG-E-040
RSK
PlastOD min- OD max 39,0-40,5
MetallOD min- OD max 37,5-39,0
PN Bar 16
B 61
C 19
DV 60
KV 90
Artikelnummer CG-E-042
RSK
PlastOD min- OD max 39,0-40,5
MetallOD min- OD max 42,0-43,5
PN Bar 16
B 61
C 20
DV 63
KV 95
Artikelnummer CG-E-050
RSK
PlastOD min- OD max 49,0-50,5
MetallOD min- OD max 47,8-49,0
PN Bar 16
B 61
C 26
DV 70
KV 100
Artikelnummer CG-E-063
RSK
PlastOD min- OD max 62,0-64,0
MetallOD min- OD max 59,7-61,0
PN Bar 16
B 76
C 32
DV 85
KV 115
Artikelnummer CG-E-075
RSK
PlastOD min- OD max 74,0-76,0
MetallOD min- OD max 75,0-77,5
PN Bar 16
B 94
C 39
DV 100
KV 137
Artikelnummer CG-E-090
RSK
PlastOD min- OD max 89,0-91,0
MetallOD min- OD max 87,0-90,0
PN Bar 16
B 94
C 39
DV 118
KV 152
Artikelnummer CG-E-110
RSK
PlastOD min- OD max 109,0-111,0
MetallOD min- OD max 106,5-110,5
PN Bar 16
B 94
C 39
DV 135
KV 167
Artikelnummer CG-E-110-114
RSK
PlastOD min- OD max 109,0-111,0
MetallOD min- OD max 112,0-116,0
PN Bar 16
B 97
C 45
DV 140
KV 177
Artikelnummer CG-E-140
RSK
PlastOD min- OD max 139,0-142,0
MetallOD min- OD max 137,5-141,0
PN Bar 16
B 109
C 43
DV 168
KV 200
Artikelnummer CG-E-160
RSK
PlastOD min- OD max 159,0-162,0
MetallOD min- OD max 157,0-160,5
PN Bar 16
B 109
C 43
DV 188
KV 215
Datablad
